《2030年前碳達峰行動方案》要求，將碳達峰貫穿于經濟社會發展的全過程和各方面。ABB電氣將持續通過卓有成效的低碳環保創新技術，助力客戶實現低碳減排，以安全、智慧、可持續之道，賦能電氣化未來。3月10日，我們云參觀榮獲“國家級綠色工廠“稱號的北京ABB低壓電器有限公司，分享eOVR 數字化(智能)電涌保護器和ABB OVR系列產品。

· ABB先進技術助力打造國家級綠色工廠
· 云參觀北京ABB低壓電器有限公司
· 研發團隊解讀eOVR數字化(智能)電涌保護器

· ABB防雷產品全方位保障電力需求
· ABB防雷產品簡介——OVR電涌保護器
· 互動問答

eOVR 數字化（智能）電涌保護器

全球范圍內，尤其是智能建筑、智能電站、醫院、數據中心和風電系統，對所有產品數據進行遠程監控以提高使用率的需求日益增加；對于電涌保護器持續監測，可以提前和及時安排維護工作，減少緊急維護操作；通過改善預防性維護，不間斷運行得以提高，這對于醫院等關鍵電力應用尤其重要，因?yàn)槿魏沃袛喽伎赡軐?dǎo)致死亡；對于生產線，基于實時監控可以提前獲得信息，防止生產停機、業務損失。

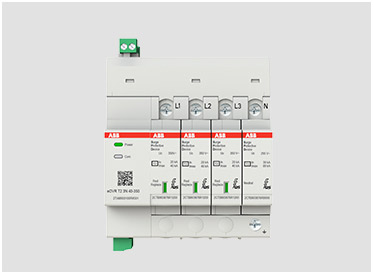

新品上市：eOVR 數字化(智能)電涌保護器

eOVR 數字化產品擴展了 OVR 電涌保護器功能，并提供了與服務器通信的數字模塊。通過這種組合，數字化電涌保護器能夠保護終端設備免受雷電電涌和瞬態過電壓的破壞。此外，通過實時監測、報告和互連各種數據，可以預測設備是否需要維護，從而延長雷電防護的連續性。全球通用的 eOVR 系列產品可與 System pro M compact InSite、ABB Ability (能效與資產健康管理平臺)、第三方本地軟件和云連接集成。

主要應用場所

全球范圍內，尤其是智能建筑、智能電站、醫院、數據中心和風電系統，對所有設備數據進行遠程監控以提高使用率的需求日益增加。

技術特性

· 實時監測SPD雷電發生時間、峰值和次數；
· 實時監測SPD劣化/老化趨勢，判斷使用壽命；
· 實時監測SPD接入狀態；
· 可與 System pro M compact InSite、ABB Ability (能效與資產健康管理平臺)和第三方本地軟件和云連接，組成數字化監測系統。

新升級，新體驗

常規型（升級前）

VS

數字化智能型（升級后）

常規型（升級前）

無法判斷

雷電的大小、時間和次數；

什么時候失效，性能劣化衰減程度；

只有完全失效，指示窗和遙信觸點TS(干接點)才傳出信息----防雷保護失去連續性。

VS

數字化智能型（升級后）

準確判斷/實時記錄

雷擊時間、次數和雷電流幅值；

監測劣化趨勢，以百分比(%)顯示壽命狀態；

壽命達臨界值時，發出信息(郵件/手機/控制室)----提醒運維人員更換----防雷保護的連續性；

調取維護報告；

監測系統額定電壓水平；

實時獲得維護操作的建議；

監測環境溫度；

后備過流保護裝置(POD)跳閘，發出信息；

接地故障，發出信息。

實景親鑒，品質見證

ABB為全球領先的水泵和水泵系統優質供應商威樂公司傾力打造“禹堰·智慧一體化供水泵房配置的配電箱”，以創新技術護航，保障供水泵房系統的設備穩定運行，專業的產品結合嚴格的品控，收獲了客戶的信任。

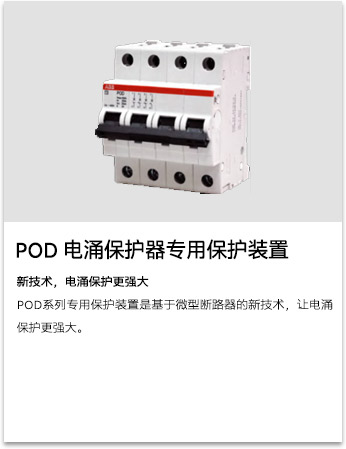

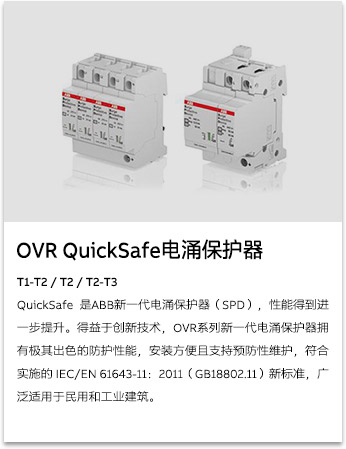

電涌保護器( OVR )+ POD 專用保護裝置

ABB 防雷設備秉承ABB的傳統電氣制造經驗，吸納歐洲的百年防雷經驗，以豐富的產品家族，滿足不同行業多元化防護需求，確保用戶與設備的安全。

· 適用于短路電流高達 100 kA 的工業設備，滿足更廣泛的工業配電需求
· OVR T2 和 T2-T3 QS（125 A 以下應用）以及 OVR T1-T2 系統（160 A 以下應用）無需安裝的后備保護裝置
· 可靠固定：電涌保護器卡入底座后會發出聲音和觸覺反饋。采用導軌安裝設計，支持免工具快速安裝
· 輕松接線：QuickSafe 系列新型電涌保護器支持軟線和硬母線連接

· 標稱雷電放電電流In：5～40kA(8/20)和最大雷電放電電流Imax：10～80kA(8/20)
· 安全儲備保護指示窗口，顯示３種工作狀態，減少運維人員維護量
· 最大持續工作電壓Uc：275/320/440/690/1000V/1500V
· 遠端報警遙信觸點TS
· - 40 ～80 ℃

· 提供 Type 1 和 Type 2 型號 · 全面防護：金屬氧化物壓敏電阻（MOV）+ 火花間隙可耐受最高3400V的重復性峰值電壓（Urp）
· 最高連續運行電壓1260 V（P-G）和 2520 V（P-P）。
· 符合 IEC 61643-1/ IEC 61643-11 標準。

?標稱放電電流In：10～20kA(8/20)和最大放電電流Imax：20～40kA(8/20)
?最大持續工作電壓Uc：275/320/385/440V
?直流熱脫扣技術
?遠端報警遙信觸點TS和指示窗
?- 40 ～80 ℃

?耐受雷電流幅值25kA 10/350μs、120kA 8/20μs
?切斷短路電流高達100kA
?極短時間內切斷3A小工頻電流
?暫態過電壓TOV下POD的過流保護
?每極模數寬度17mm，體積更小，安裝方便

ABB電涌保護器專有技術歷史及產品系列

ABB電涌保護器的典型行業應用

采用ABB專利的quicksafe技術和開創性的安全備份系統，可以使水處理的強弱電系統免遭浪涌干擾和侵害，讓現場水生產監測裝置更加安全可靠地運行，配置POD專用保護裝置可以消除電涌保護器(SPD)突然短路、老化劣化高溫起火的隱患。

SPDs主要用于鐵路(軌道交通)的基礎設施——配電系統、軌道電路、軌道信號、通信系統等；暴露于戶外和出現開關浪涌的長電纜，必須安裝SPD；由于安全儲備系統和遙信觸點TS的結合，在不影響設備防雷保護的情況下進行預防性維護。

建議采用保護優先的理念和許多不同級別的SPD: OVR T1或OVR T1- T2s QS+OVR T2s QS至最后一級的OVR T2-T3 QS, 且具有遙信觸點，以將使用壽命的工作狀態發送至監控系統。

ABB防雷設備秉承ABB的傳統電氣制造經驗，吸納歐洲的百年防雷經驗，擁有極其豐富的產品線?？蔀楦咚俟返呐潆娤到y(tǒng)提供一、二、三級防雷保護，有效地保護電氣設備；更有完善的數據信號傳輸線電涌保護器，提供優秀的高速公路機電系統防雷解決方案。

ABB Furse接地系統幫助商業建筑實現全面的室內接地、等電位聯結和直擊雷防護系統。OVR防雷保護為商業建筑提供完善的雷擊過電壓保護，有效防護設備遭受直接雷和感應雷的傷害。

ABB數字化浪涌保護器釋放由雷電或開關操作引發的電涌，通過RS485把相關信息如雷擊次數、時間、峰值、極性等信息上傳至InSite 2.0內置Web平臺，實現防雷數字化、可視化管理。InSite 2.0系統配有過、欠壓保護模塊，可實時監測負荷電壓狀態，避免過欠壓引起的設備損壞。故障信息可手機推送給運維人員。

ABB建筑直流配電系統

將碳達峰貫穿于經濟社會發展全過程和各方面，建筑行業綠色低碳發展，優化建筑用能結構?？稍偕茉础茝V光伏發電與建筑一體化，提高建筑終端電氣化水平，集光伏發電、儲能、直流配電、柔性用電于一體的“光儲直柔”建筑；提升建筑能效水平，加快更新建筑節能、市政基礎設施等標準，提高節能降碳要求，推進重點用能設備節能增效。到2025年，城鎮新建建筑全面執行綠色建筑標準；全面提升節能管理能力。對項目用能和碳排放情況進行綜合評價，從源頭推進節能降碳，提高節能管理信息化水平。

直流電涌保護器

• ABB短路(熱)保護裝置
• QS快速安全專利技術
• 短路保護+
• 熱脫扣裝置
• 適用于直流/交流系統，短路電流耐受能力Isccr達到11kA

ABB 始終將創新作為發展的基因。從住宅到商業，從工業到特種行業，ABB不斷拓寬技術邊界，為各行各業提供防雷產品，全方位保障日益變化的電力需求。匠心致品質，智創共未來，ABB希望將創新的產品和先進的數字化解決方案傳遞給更多的用戶，以安全、智慧、可持續之道，賦能電氣化未來。
