一．系統需求
檢測電容放在外包裝是否放正。
1． 電容頂部字母和數字的正反檢測；
2． 電容放在外包裝是否為正；
二．檢測流程
電容外包裝帶進入產品流水線
1．電容到達相機視野范圍內發送一脈沖信號給視覺系統，啟動相機開始進行第一步對外包裝中的電容的正反放置進行檢測工作。
2．視覺系統對相機所拍攝的圖像進行處理分析，如相機檢測發現外包裝帶中任意一個電容放置相反，視覺系統將會發出報警信號給外部。
示意圖如下：
三．系統選型

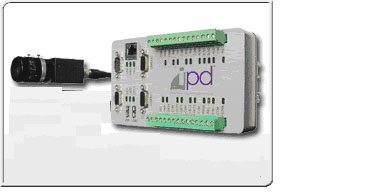

采用加拿大DALSA IPD公司的VA21智能機器視覺系統作為此檢測系統的硬件基礎。軟件模塊我們采用機器視覺處理軟件iNspect。
硬件配置：
機器視覺系統：1臺VA21
系統連接示意圖：
檢測外包裝帶中的電容放置的正反
在iNspect軟件中測量外包裝中電容是正放置的效果如下：
在iNspect軟件中檢測外包裝中電容放置反了的圖如下：
特點：
1． 此方案適合現在的編帶機行業。
2． 性價比高。
3． 操作靈活方便，對客戶不同的料號，重新設置就只需要5分鐘。
4． 處理速度快，每秒能檢測8個。
