AC60系列變頻器與人機界面通訊應用

AC60型變頻器采用國際標準的MODBUS通訊協議。用戶不僅可通過PLC、上位機、主站變頻器實現集中控制，還可以與觸摸屏進行直接對話，通訊更為快捷流暢，人機界面是在操作人員和機器設備之間作雙向溝通的橋梁、用戶可以自由組合文字、按紐、圖形、數字等來處理或監控管理的多功能屏幕。使操作變得簡單生動，更加人性化。

　　一、AC60變頻器可與多種人機進行“一屏一機”和“一屏多機”的連接通訊。下圖是MR500人機與多臺變頻器進行通訊的畫面：

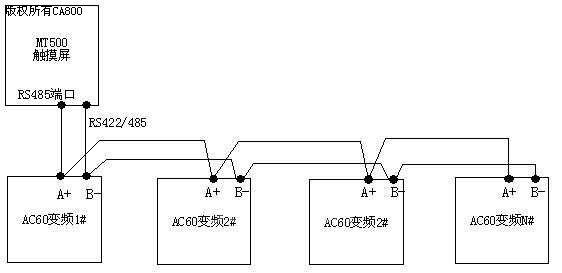

二、AC60變頻器與人機“一屏多機”連接方式：

三、AC60變頻器與人機之間的地址關系

　　在觸摸屏中只支持Bit和Word地址類型，不支持字節、雙字（D）地址類型。變頻器所有字和位狀態均用16進制“H”表示，如觸摸屏讀取數據為10進制則需要將變頻器地址位轉換為10進制后輸入。當讀或?qū)懳坏刂窌r，在觸摸屏讀取地址用“3X”，如讀3002H（變頻器狀態）位地址。當讀或?qū)懽值刂窌r，觸摸屏讀取地址用“6X”，如讀3001H（運轉命令）這個字地址。

　　　另外還要確定變頻器與人機之間地址是否存在一個偏移量。如有則在讀取字或位地址時要加上偏移量才是要讀的正確地址。

四、AC60變頻器與觸摸屏連接時注意事項

1、于兩者之間采用的是“串行通信”，RS485端口連接必需用屏蔽雙絞線。 A、B不能接反。
2、兩者之間所設參數要匹配。否則將無法通訊。
3、參數設好后，確保觸摸屏斷電后再重新上電。
4、與電腦連接時應注意選擇正確的COM端口和通信速率。

五、AC60變頻器與觸摸屏參數設置。
