1 引言
杭州某廠印鐵機的印刷機與烘箱之間原來采用機械離合器實現傳動裝置之間的同步,控制精度差,沖擊大,機械磨損嚴重,使用壽命有限,增加維護成本,降低效率。所以需要對原烘箱的主鏈條驅動系統進行改造。
2 印鐵機烘箱主鏈條傳動系統工作原理

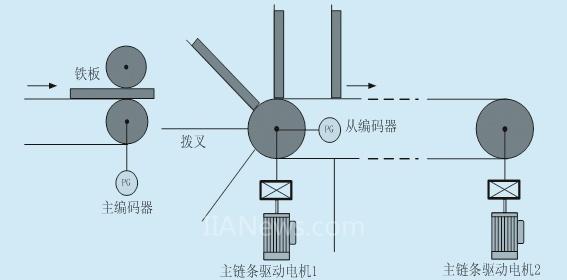

圖1 烘箱主鏈條傳動示意圖
印鐵機烘箱傳動機構是一根長近百米的鐵制鏈條,鏈條上有數百根撥叉,每?jī)筛鶕懿嬷g放一塊鐵板。為保證這跟大鏈條平滑可靠地運轉,需要在頭尾各裝一套驅動電機,分別為M1和M2,這樣才能從兩頭張緊鏈條,防止鏈條打節。
烘箱前端是印刷機,印刷機主軸每轉一轉輸出一塊鐵板,這時烘箱也要正好轉過一個撥叉,將輸出的鐵板接走。為使銜接可靠成功,還需要保證每次鐵板過來的時候,正好在兩根撥叉中間的位置。M1和M2兩臺電機理論上要保持線速度同步,負載分配平衡。
原控制系統M1電機輸出采用一臺機械離合器,M1的轉速高于實際需求,控制系統檢測到主鏈條轉速過低時,就吸合離合器;當控制系統檢測到主鏈條轉速過高時,又分段離合器。主鏈條就這樣一會兒加速,一會兒減速,保持與印刷機主機的角度近似同步。M2電機則使用滑差電機,開環控制,通過手動調節滑差頭的勵磁來調節M2電機的輸出轉矩。此種控制方式的缺點是很明顯的,首先M1電機的機械離合器磨損嚴重,容易損壞
造成故障停機;其次M2電機的輸出轉矩很難調整,調得不好很容易引起系統振蕩;最后需要指出的是原系統的傳動效率非常低。
3 系統改造方案
首先對主鏈條驅動電機1進行改造,采用Danfoss FC300系列變頻器加MCO305運動控制卡進行控制,實現印刷機主機與烘箱主鏈條之間的角度同步控制。在這個局部控制系統中,主編碼器安裝在印刷機主機的特定位置上,保證印刷機每輸出一塊鐵板,主編碼器旋轉1周,這樣就可以利用主編碼器的Z相脈沖信號作主標記信號,從而確定主機的角度相位基準。
從機的編碼器安裝位置沒有那么嚴格,可以裝在從機電機軸上,也可以裝在減速機的輸出軸上,只要能反映從機的真實轉速就行。關鍵是從機的標記檢測位置傳感器要恰當安裝,保證每轉過一個撥叉就輸出一個信號。
然后對主鏈條驅動電機2進行改造。主鏈條驅動電機2的控制屬于單一封閉傳輸帶轉速同步、負荷平衡分配的控制問題,由于現場兩臺驅動裝置電機和減速機的規格都是不同的,因此決定采用采用Danfoss FC300系列變頻器對主鏈條驅動電機2進行轉矩控制,轉矩給定信號取自主鏈條驅動變頻器1的輸出轉矩信號。這樣就解決了轉速同步、負荷平衡分配的控制問題,系統有很好的控制穩定性。Danfoss FC300變頻器能夠提供轉速開環化、和轉速閉環兩種轉矩控制模式,轉速閉環轉矩控制模式能提供最佳的轉矩控制精度和最快的響應速度,但是考慮到需要加裝電機編碼器,會增加系統的故障點,因此采用了轉速開環轉矩控制方案。實際允許效果證明轉速開環轉矩控制模式在烘箱主鏈條雙驅動同步控制上精度已經足以滿足要求了。
系統整體改造方案框圖請參見圖2。
4 MCO305運動控制器功能簡介
MCO305硬件I/O端口配置:
● 兩個編碼器接口
支持增量編碼器,單圈或多圈SSI絕對位置編碼器,Hiperface接口編碼器。
● 10個數字量輸入
● 8個數字量輸出
● 1個RS485通訊口
● 1個CANOpen通訊口
● 另外還可以利用變頻器本體的全部資源。
MCO305與變頻器的通訊結構:
系統內部有兩條通訊總線,一條是SPI總線,速度較高,專門用于傳遞編碼器信號和變頻器速度給點指令;另一條是CAN總線,處理相對來說響應要求不高的數據和指令。
本改造方案主要使用了MCO305運動控制卡內置的標記同步控制功能。
標記同步是一種擴展功能的位置同步。這種控制模式下會執行額外的位置修正來使從站標記與主站標記對準。主站標記和從站標記信號可以由用戶自己靈活地選擇是來自編碼器Z相脈沖信號還是外部傳感器的數字輸入量信號。
在啟動標記同步時,其初始行為將類似于位置同
圖2 烘箱主鏈條雙驅動控制改造方案
圖3 MC0305與變頻器的通訊結構圖
步,但在檢測到第一組(主、從)標記信號后,標記相位修正便會開始工作。通過參數33-23可以定義用于第一個標記修正的標記。
標記同步的典型應用如下:
1) 兩條獨立生產線之間的角度同步,并有保持相位關系的控制要求;
2) 傳動比無法設置為100%正確的角度同步控制;
3) 編碼器和必須保持同步的部件之間存在滑移的同步控制;
4) 產品之間的間距不等分的同步控制。
5 結束語
改造以后的控制系統在現場運行可靠、穩定,相位調整方便,得到了客戶的好評。表明丹佛斯FC300變頻器加MCO305標記同步控制功能和從機轉矩平衡的控制方案用于印鐵機烘箱主鏈條驅動控制是完全合理可行的。為以后相似設備的設計和改造,提供了一個很好的參考。
