一、前言
隨著采煤設備及采煤工藝的改進、原煤產量不斷提高,膠帶機運輸系統在煤礦生產中起著關鍵性作用,膠帶機控制系統是否優越、可靠,從某種意義上說,決定了一個煤礦的生產能力大小和自動化程度的高低。
二、系統概述
本項目以某煤礦的皮帶機為控制對象,基于南大傲拓 NA400PLC和組態王軟件的監控系統設計。系統由PLC柜、操作柜、高壓柜、低壓柜、張緊裝置、皮帶機保護等設備組成 。
1、系統整體結構

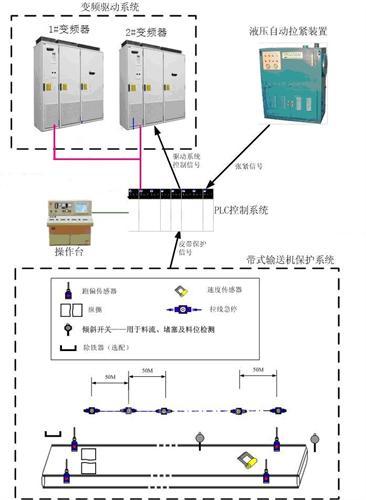

圖1 系統整體結構圖
本系統采用南大傲拓公司推出的 NA400 中型 PLC 作為控制器連接現場設備,如張緊裝置 、皮帶機保護等 ,其他部分設備則直接通過相應 的 I/0單元模塊與 PLC連接 。PLC系統硬件配置如圖2所示:

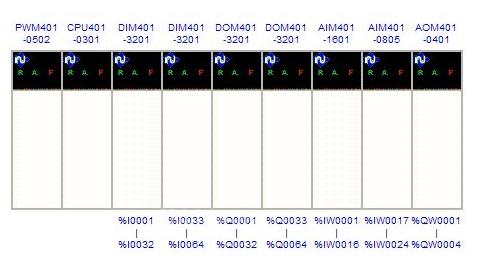

圖2 NA400PLC硬件配置
<!--[if !supportLists]-->2、 <!--[endif]-->監控系統
上位監控層設有一臺工控機 ,通過以太網通訊方式和現場PLC連接 ,利用組態王軟件 Kingview6.53對設備進行組態 ,操作人員可以實時對皮帶機狀態進行監控。
三、系統組成
本項目皮帶機變頻控制系統主要分為五個部分:PLC控制部分、變頻驅動部分、自動張緊部分、膠帶輸送機保護部分、上位監控部分。
<!--[if !supportLists]-->1、 <!--[endif]-->PLC控制系統
PLC控制系統分為PLC控制柜、操作臺等幾部分。
操作臺設置1臺HP液晶顯示器,實現整機控制,運行狀態指示和配套系統信息反饋。
在操作臺上,可以進行控制回路和主回路的通斷電、啟動預警、啟動停止皮帶機操作,同時可以觀察變頻裝置的狀態、抱閘的狀態、卸料點的狀態、張緊裝置和膠帶保護裝置的反饋信息??刂品绞降倪x擇集控自動/集控手動/就地,三種方式可轉換。正常生產時,使用集控自動方式,設備按工藝要求的順序和流程自動啟停;集控手動時,可在顯示器上操作各設備,無閉鎖和聯動關系;就地時,在操作臺上利用按鈕操作。
2、變頻驅動部分
