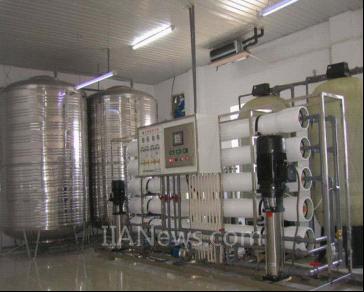

分質供水是指以自來水為原水，把自來水中生活用水和直接飲用水分開，另設管網，直通住戶，實現飲用水和生活用水分質、分流，達到直飲的目的，并滿足優質優用、低質低用的要求。管道分質直飲水是城市供水系統的延伸和補充，其特點是：1、以城市集中式供水為水源，提供優質飲用水;2、分質供水是利用優質地下水資源措施之一;3、用管道供應深度凈化處理后的純凈水，作為滿足較高健康需求人群的飲水。
硬件配置

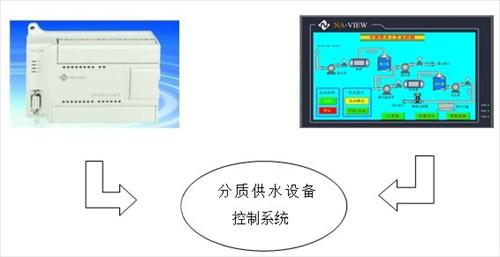

PLC 使用南大傲拓公司NA200 系列可編程控制器，NA200 系列PLC 是南大傲拓公司生產的小型一體化PLC。本應用中CPU 模塊選擇本體上集成14 點輸入/10點繼電器輸出的CPU201-2401 模塊，系統顯示部件選用了南大傲拓公司NA-VIEW系列7寸觸摸屏，通過串口以Modbus RTU 協議與PLC 通訊，實時顯示并控制相關工藝流程。

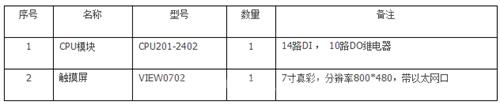

序號名稱型號數量備注
1CPU模塊CPU201-2402114路DI ， 10路DO繼電器
2觸摸屏VIEW070217寸真彩，分辨率800*480，帶以太網口
軟件設計
系統軟件包括兩部分：PLC程序和觸摸屏程序

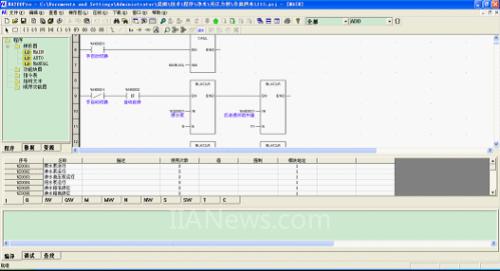

南大傲拓PLC編程軟件全部自主研發，如溫度采集方法，模擬量采集方法，獨創SCC編程語言， DO輸出密碼鎖功能都申請了專利技術。

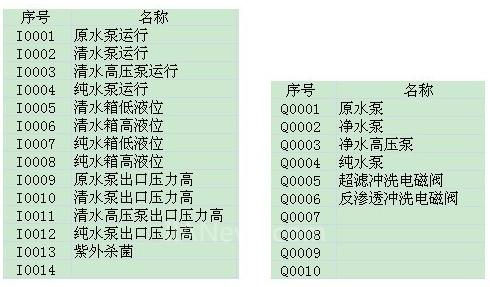

【PLC控制點表】
觸摸屏設計：主界面、參數設定、報警畫面

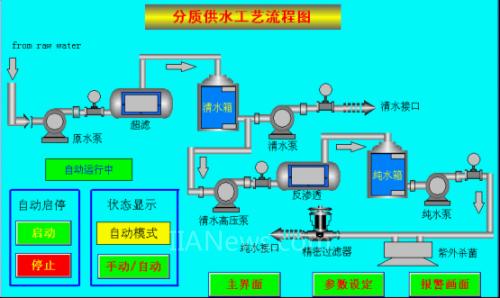

1、 主界面：

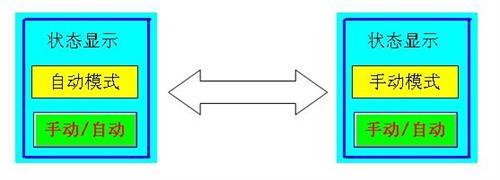

1) 手動/自動狀態的切換
2) 自動狀態下的啟?？刂疲鶕?jù)工藝流程編寫出相應的PLC執行程序
1、 清水箱低液位，原水泵啟動;高液位，原水泵停止;
2、 純水箱低液位，高壓泵啟動;高液位，高壓泵停止;
3、 原水泵出口壓力高，原水泵停機;
4、 清水泵出口壓力高，清水泵停機;
5、 清水高壓泵出口壓力高，清水高壓泵停機;
6、 純水泵出口壓力高，純水泵停機;
7、 紫外殺菌與純水泵聯動;
8、 原水泵啟停時需進行一段時間的超濾沖洗，時間可設定;
9、 清水高壓泵啟停時需進行一段時間的反滲透沖洗，時間可設定。

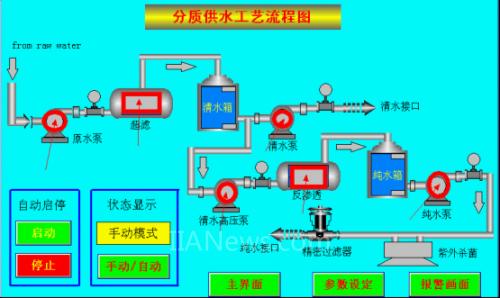

3)手動狀態下各種水泵、電磁閥的控制，點擊圓圈部位即可實現對水泵、電磁閥的啟?？刂?/FONT>
2、 參數設定： 超濾沖洗電磁閥、反滲透沖洗電磁閥的運行時間設定
3、 報警畫面
總結
南大傲拓科技江蘇有限公司是工業自動化領域的高新技術企業，致力于自主研發生產性能可靠、品質精良、技術先進的前沿工控產品。其生產的NA200系列小型PLC已經運用到各行各業，我公司為客戶提供的一體化解決方案深受廣大用戶的一致好評。
