基本介紹
一般空調系統的風箱,會隨著空調被啟動后,就會一直被開著,業者為了省用電量,因此要求設計有PLC自動控制的功能,讓其每日運轉9 小時,臺達E-系列變頻器的內含PLC 功能, 可滿足客戶的設備應用須求。
設備介紹
客戶使用臺達變頻器VFD-E 系列3HP，配合其外部的DI 輸入點，去控制變頻器內置PLC 的啟停專用指令，從而間接啟動變頻器的啟動與停止，正轉或反轉功能, 當PLC 的運轉時間有差異或停電的狀況,可利用外部的可調式旋鈕校正誤差的運轉時間。
控制說明
1. VFD-E 系列變頻器的內置PLC 是無萬年歷的功能,因此必須由PLC計時指令與計數指令,以程序來組成24 小時的計時功能,程序如下：

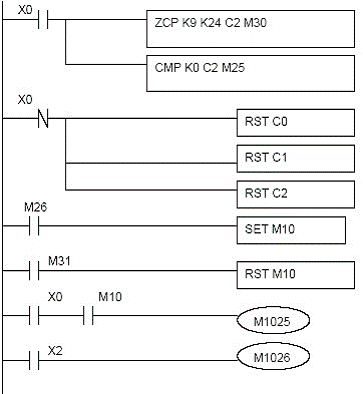

2. 利用ZCP 比較指令, 當系統啟動超過9 小時后自動關閉變頻器,經過15小時后變頻器又自動啟動,程序中特M,M1025 為變頻器的啟動/停止,M1026 為變頻器的啟動/停止,程序中,當C2 在K9~K29 時,啟動M31,去清除M10,變頻器停止,程序中,當C2 大于K0 時,M26 啟動,變頻器啟動。

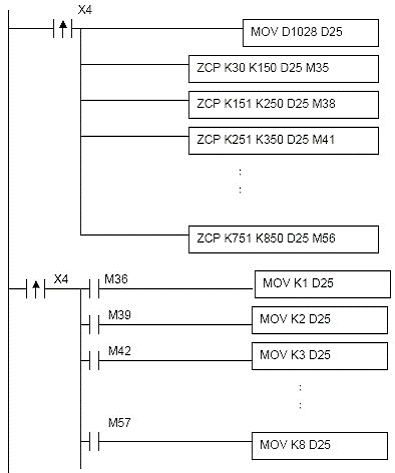

3. 當系統停電或系統時間有誤差時,VFD-E 系列有外部模擬旋鈕有調整特D1028 內部的值,達到由外校正時間的功能
(1).當D 25 的值在K30~K150 之間, M36 動作,將K1 搬至C2,即可成為已經運作1 小時
(2).當D 25 的值在K150~K250 之間, M39 動作,將K2 搬至C2,即可成為已經運作3 小時
(3).第3~9 小時,依上例以此類推。
應用規劃及效果
臺達 VFD - E 系列變頻器的使用范圍，除了上例中的使用空調風車使用，更廣大地適用于各種行業與設備，如烤箱的控制風速，停車柵欄的進入車次的計數，搬運機械，金屬加工，磨床、鉆床，木工機床等等，為客戶提供方便并節省系統上的成本。
（轉載）
