引言
變頻器由于其性能穩定，調速精度高，節能環保等特點，在工業領域得到了廣泛的應用。合康變頻從成立到現在，產品從通用的U/F高壓變頻器發展到高性能矢量控制變頻器;從單臺拖動發展到一拖二、一拖三;再到現在的通用主從控制和同異步矢量主從控制，這一系列成績的取得，使合康變頻成為同行業中的佼佼者。
一、變頻器系統調速同步控制方案
在現場應用中，同一負載往往需要多臺電機同時拖動，正確選擇同步控制方案，是同步運行變頻調速系統的關鍵因素。根據現場工藝不同，可以選擇不同的變頻控制方案。所謂的電機同步運行就是要求在各電動機的調速控制之間建立某種關系，來確保各電機之間的速度、轉矩等方面的關系協調。
(一)“一拖n”方案
此方案是采用一臺變頻器同時拖動n臺電機運行，將各個電機定子繞組直接并聯在一臺變頻器輸出測。
“一拖n”方案中由于電機定子直接并聯在同一臺變頻器輸出側，只有一個傳動速度，速度同步性能最優，然而，轉矩同步性能最差，變頻器無法對電機的轉矩進行獨立的控制，因此各電機的出力由電機的參數、機械設備的參數及負載的變化決定。
采用“一拖n”方案有以下三個弊端：
● 變頻器不能有效的分配多臺電機的功率;
● 變頻器發生故障將導致整個系統停機，系統有冗余差，維護困難，恢復時間較長;
● 變頻器不能有效的保護每一臺電機。
(二) “主從控制”方案
此方案采用多臺變頻器分別拖動多臺電機，將各個電機定子繞組直接分別接在多臺變頻器輸出測。
主從控制同步運行變頻系統是由完全獨立的多臺變頻器通過主、從機的同步通訊方式，保證多臺電機的轉速及轉矩平衡。任意一臺電機均可作為主機，剩余電機為從機。
主從控制方案中，變頻器對電機的轉矩都能獨立控制，主從變頻器通訊采用光纖通訊，抗干擾能力強，通訊速率快，在電機同步運行之間建立合理的負載分配關系，充分發揮各電動機的輸出轉矩控制能力，變頻器主從之間可以自動調整各自的輸出轉速及轉矩。
三 HIVERT高壓變頻器主從控制
多臺電機驅動同一負載時，不可避免會出現轉速、轉矩的不同步問題，速度快、轉矩大的電機將承受較重負載，因此電機的同步運行成為運行中的控制重點。主從控制連接方式一般有以下兩種：
HIVERT系列高壓變頻器(對于柔性連接負載，如圖1所示)，當主機接收到正常啟動信號后，主機啟動變頻器，同時將運行信號，運行轉速及轉矩電流發送給從機，從機按照主機發送過來的數據正常啟動、運行、輸出轉矩的控制，從機本身具備轉矩電流的調節，同時將自身的轉矩電流與主機發送過來的轉矩電流做比較，從機會自動調整自身的輸出轉速，從而達到電機之間的轉矩平衡。
HIVERT系列高壓變頻器(對于剛性連接負載，如圖2所示)，當主機接收到正常啟動信號后，主機啟動變頻器，同時將運行信號，運行轉速及轉矩電流發送給從機，由于主從機是剛性連接，所以主從機運行轉速基本一致，從機按照主機發送過來的數據正常啟動、運行、輸出轉矩的控制，從機本身具備轉矩電流的調節，同時將自身的轉矩電流與主機發送過來的轉矩電流做比較，從機會自動調整自身的輸出轉矩，從而達到電機之間的轉矩平衡。
圖1 柔性連接負載
圖2 鋼性連接負載
四、HIVERT高壓變頻器主從控制在承德市寬城縣寶山礦業的應用

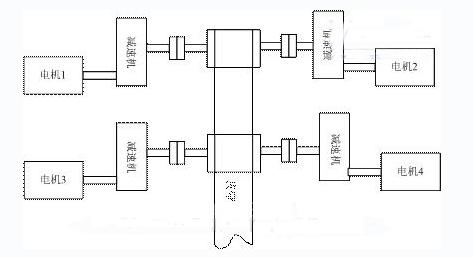

寶山礦業是一座超低釩鈦磁鐵礦，隸屬于承德京城礦業集團有限公司。其電機驅動結構如圖3所示：
圖3 寶山礦業電機驅動結構
(一)寶山礦業電機參數及皮帶參數

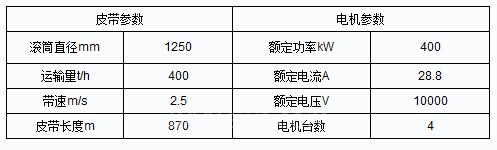

表1 寶山礦業電機參數及皮帶參數
(二)寶山礦業HIVERT高壓變頻器主從控制
寶山礦業1段皮帶，共有四臺驅動電機，其中電機1與電機2為一組，電機3與電機4為一組，屬于鋼性連接;兩組之間屬于柔性連接，其控制難點為三臺從機的控制方式跟蹤。
四臺HIVERT高壓變頻器分別對應四臺驅動電機，按照電機1～4分別定義變頻器為HIVERT1～HIVERT4，HIVERT1為主機，HIVERT2～HIVERT4為從機。
HIVERT2為從1，采用轉速、轉矩雙閉環調節，從1收到主機的運行信號后，按照主機發送過來的數據運行、進行輸出轉矩的控制;從1按照主機運行速度運行，將自身轉矩電流與主機轉矩電流對比。在此過程中，從機會自動調整自身輸出電壓，從而達到主機與從1之間的轉矩平衡。
HIVERT3為從2，采用轉矩單閉環調節，從2收到主機的運行信號后，按照主機發送過來的數據運行并輸出轉矩的控制，從2將自身轉矩電流與主機轉矩電流對比，從機會自動調整自身輸出轉速，從而達到主機與從2之間的轉矩平衡。
HIVERT3為從3，采用轉矩單閉環調節，轉速進行限幅;從3收到主機的運行信號后，按照主機發送過來的數據運行并輸出轉矩的控制，從3將自身轉矩電流與主機轉矩電流對比，從機會自動調整自身輸出轉速，從而達到主機與從3之間的轉矩平衡，同時通過轉速限幅，來達到與從2的轉速平衡。

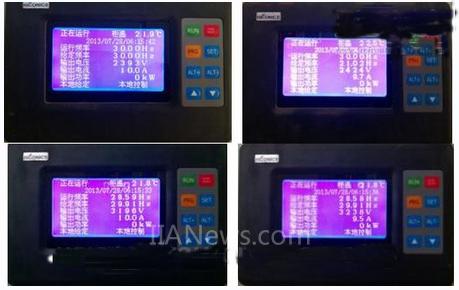

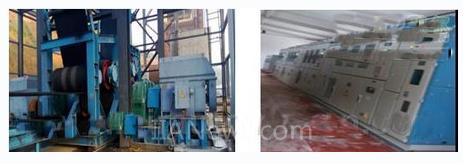

現場運行如圖4所示，主從機電流偏差如圖5所示：
圖4 現場運行圖
圖5主從機電流偏差圖
(依次從左到右，從上到下分別為主、從1、從2、從3)
(三) 寶山礦業HIVERT高壓變頻器冗余設計
現場皮帶屬于2、3段運輸，如果變頻器或電機出現故障，會影響整個系統的停機，嚴重制約生產。考慮此種現象，變頻器在設計過程中加入了冗余設計，即任意1臺變頻器或者電機發生故障時，不破壞主-從控制結構，在皮帶系統允許的情況下，可以依靠剩余的變頻器和電機繼續驅動皮帶運行，維持生產。當變頻器及電機維修就緒后，變頻器會自動恢復投入運行。
寶山礦業四臺變頻器在運行過程中，任意一臺從機發生重故障，則可立即分斷從機自身的高壓斷路器，并不影響其它三臺主從機的運行。用戶可立即維修故障后的變頻器，待故障的變頻器恢復正常時，變頻器會自動按照電機當前的轉速，輸出相應的轉速;輕故障不影響主、從機的運行，只做故障報警處理。
主變頻器出現重故障時，主變頻器會分斷自身的上級高壓斷路器，并通訊給從機自由停機命令，從機系統待機，用戶可立即任意更改一臺變頻器作為主機，系統可立即恢復工作狀態。
五 結束語
寶山礦業HIVERT高壓變頻器投運至今，運行情況良好，主從機功率平衡;經過現場應用表明，寶山礦業皮帶機實現平緩、穩定啟停，減小了對皮帶的沖擊，降低了皮帶的磨損，減少了設備維護，提高了生產效率和系統的綜合可靠性。
合康變頻始終走在行業的最前端，不畏艱難，勇于創新，敢于拼搏，利用先進的技術、成熟可靠的高壓變頻方案解決了不同調速工況的需求，不僅提高了系統的自動化程度，而且響應了國家“節能減排”的政策。
