描述：
將溫度傳感器連接到 SINAMICS V20上
問：
當連接電機溫度傳感器(PTC/KTY)時有哪些注意事項?
答：
KTY
不可使用
PTC

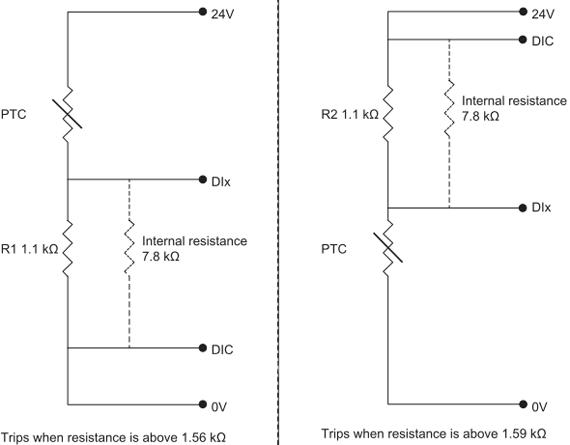

PTC溫度傳感器必須安裝在電機上，然后與變頻器的控制端子連接，如下圖所示。
注意
為了使能跳閘功能，需要將一個數字量輸入 DIN1 (P0701) 或 DIN2 (P0702)或 DIN3 (P0703)或DIN4 (P0704)設置為29 (外部故障)。
電磁兼容性
為了防止EMC噪聲與驅動電器元件的耦合 – 和相關干擾 – 不允許使用電動機電纜中空閑的，未屏蔽的導線連接溫度傳感器和驅動。溫度傳感器的接線必須使用單獨的電纜。 (如果可能，使用屏蔽電纜).。在電纜的兩個端頭，要保證未屏蔽的導線盡可能的短。傳感器的信號線與動力電纜要盡可能的分開，使用單獨的線槽，如果需要交 叉保持90度交叉。使用屏蔽的或者鎧裝的電纜與電機連接， 屏蔽層需要兩端接地。
導線長度
基于以上提到的注意事項， PTC/KTY的導線長度可達100米;對于更長的導線長度，需要增大導線橫截面來避免測量誤差。變頻器端子可用的信號電纜截面在很多操作指南中都可以找到。

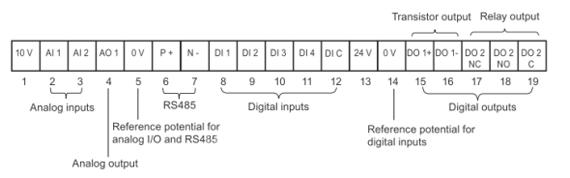

SINAMICS V20用戶端子
