【摘要】 本文主要介紹臺達CH2000變頻器在塔吊起升中的應用，詳細介紹了CH2000的自身特點及應用特點。并通過平頭塔吊案例詳細介紹了其技術參數等具體情況。
隨著我國城市化進程的加快，建筑機械行業也迎來了其發展的黃金期。塔吊作為建筑施工必不可少的機械設備，產能逐年遞增。
普通塔吊的上升、下降、停機功能都是通過接觸器-繼電器控制來實現，起機瞬間沖擊大，對機械結構和機構的損壞較嚴重;運行速度不可調，影響施工企業效益，停車穩定性差。
采用變頻控制，可實現塔吊起升的啟動加減速、制動過程的無級調速，減小了起停機時電機對機械系統的沖擊，提高了電機運行過程中的平穩性和舒適感，延長了設備的使用壽命，極大地提高了工作效率。這個案例中的用戶，就是采用了臺達起重行業專用的高性能向量變頻器CH2000，設備運行效率大增。
1 CH2000變頻器特點
臺達以新世代驅動技術推出起重行業專用的高性能向量變頻器CH2000，具有大啟動轉矩、高過載能力的特性，可滿足沖擊性瞬間負載及高過載、重負荷等應用，適用于起重、運輸、數控機床等特殊控制需求。以其優越之性能，無瑕之結構，內賦大啟動轉矩，高過載能力之特性特別適合提升應用之沖擊性負載、重負荷之應用，達成快速響應，平穩安全之運行。
高過載能力：超重載單一設定，高耐受力，電流過載能力150% 60秒;200% 3秒。
大啟動轉矩：控制模式FOC+PG可以在極低轉速下，產生高達200%的初始轉矩，速度控制穩定度高。
快速反應性：100%快速響應沖擊性瞬間負載。
彈性化設定：彈性化設置轉矩輸出與電流限制參數，保護設備不受突發沖擊而損壞。
減速能源再生：瞬間斷電時，電機可減速至停車以避免損壞，并在電源恢復時，追速啟動。
雙模控制：感應馬達與永磁馬達控制雙機一體，可精準控制位置、速度和轉矩。
高速通訊網絡：提供多種通訊RTU網絡和現場總線選配卡，支持RS485、Profibus、Devicenet、EtherNet等通訊協議。
智慧型邏輯控制：內置PLC和CANopen協議高速通訊總線，可輕易進行多形性系統整合。過載能力：額定電流150%可達60s;200%可達3s
2 塔吊介紹
塔吊是一種動臂裝在高聳塔身上部的旋轉的起重機。作業空間大，主要用于房屋建筑施工中物料的垂直和水平輸送及建筑構件的安裝。由金屬結構、工作機構和電氣系統三部分組成。金屬結構包括塔身、動臂和底座等。工作機構有起升、變幅、回轉三部分。電氣系統包括電動機、控制器、配電柜、連接線路、信號及照明裝置等。
3 技術參數
案例中的塔吊是一臺平頭塔，位于江西宜春的某施工工地，最大載荷5t，最大幅度50m，詳細見以下參數表。
3.1塔吊型號 TC5010

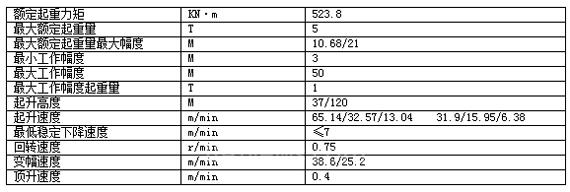

表1 TC5010型號塔吊技術參數表
*注：現場使用的兩倍率鋼絲繩，所以最大起重量為2.5t。
3.2起升電動機
電機型號：YZTP120M- 4-J12004
額定功率：15kW
額定電流：29A
額定轉速：1467r/min
額定電壓：380V
生產廠家：江西特種電機股份有限公司
數量：1臺
3.3變頻器：VFD-185CH43A
額定輸出電流：38A
額定輸出容量：30KW
過載能力：額定電流150%可承受 60s;200%可承受3s
載波頻率：5~15kHz
4 應用特點
使用了臺達CH2000變頻器的塔吊相比未使用此變頻器的塔吊具備以下幾方面的應用特點：
1、由于建筑機械裝機量大、覆蓋面廣的應用的特點，所以建機企業希望減少設備使用的難度。這里就采用的VF開環控制的簡單方式，不需要做自整定以及接駁編碼器線，省去很多中間環節。
2、簡單良好的抱閘控制，通過RY2繼電器輸出控制制動器。參數使用29號功能，放閘頻率根據現場而定，一般設置2-3Hz即可。如果開閉閘運行效果不好再使用63號功能將開閉閘分開調整參數更加精細。
3、為提高變頻器運行狀態的穩定將載波頻率降到最低。
4、需要3檔不同速度運行，可通過多段速度功能進行實現。
5、應用輕負載提速功能，但負載判斷交由力矩限制器作專業判斷，變頻器只需要提供超工頻運行功能即可，本系統最高頻率限制為75Hz運行。如客戶需要變頻器進行判斷也可通過變頻器的輕負載提速功能全部實現。
5 參數表

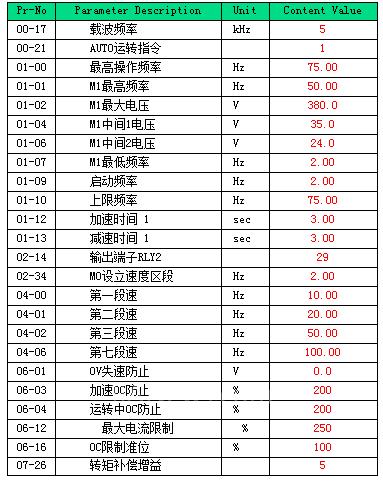

表2 參數表
6 CH2000變頻器效果

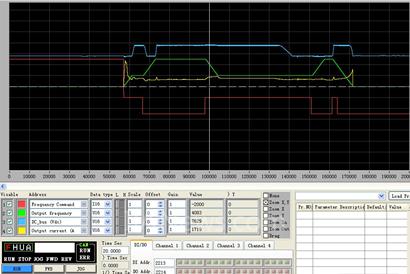

起制動平穩不溜鉤，響應快速，起吊3.7t負載空中二次起吊也沒有出現溜鉤現象。下面為現場負載(1.3t左右，額定2t)波形。
圖1 現場負載波形圖(額定負載2t 實際負載1.3t)
7 結束語
使用CH2000作為塔吊起升機構的驅動器，參數設置簡單，過載能力強，能夠很好的滿足使用要求。
