在石油鉆采作業中，篩縫管是一種重要的器材，常用于先期完井或采油防砂。由于地層的基本結構特點和接觸的砂石粒度各不相同，開采液體粘稠度也存在差異，因而所需篩管的孔縫規格及形狀也各有不同。武漢法利萊切割系統工程有限公司開發了一項用于通過激光切割手段制造篩縫管的技術?？梢造`活地轉換為最多樣化“切割模 式”的 CNC 機床由 Beckhoff 基于 PC 和 EtherCAT 的自動化平臺控制。
位于湖北武漢的武漢法利萊切割系統工程有限公司隸屬于上市公司華工科技旗下的激光板塊子公司，該公司是國內大功率激光切割機、激光焊接機領域的領頭羊企業之一?！坝捎陂_采石油使用的過濾管道的 制造越來越多地用到激光切割技術，對于合適的激光切割機的需求也大幅飆升。”法利萊副總經理王征說道。
基于 PC 的集成式控制系統

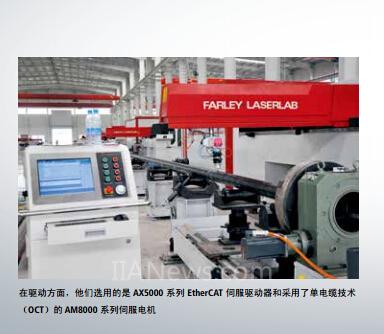

法利萊的篩縫管激光切割機控制系統選用了 Beckhoff 基于 PC 的控制平臺：由一臺裝有 TwinCAT CNC 自動化軟件的工業 PC、分布式 I/O 端子模塊和 EtherCAT 通訊系統構成。在驅動方面，他們選用的 是 AX5000 系列 EtherCAT 伺服驅動器和采用了單電纜技術(OCT)的 AM8000 系列伺服電機?！巴ㄓ嵧耆ㄟ^ EtherCAT 實現，速度快，可靠性好。EtherCAT 采用‘一網到底’的總線結構，簡單、明了?！蓖跽鲝?qiáng)調并補充道：“電機采用單電纜技術，在系統的布線方面確實給我們帶來了很大的方便，也節約了成本?！?/FONT>
TwinCAT CNC 以最高 120 米/分鐘的速度控制切割光束，在X 和Y 方向上精確定位。它還控制切割頭的上下浮動、篩縫管的旋轉和定位、切 割頭的擺動、用于在篩縫管長度方向上送料進給的送料軸以及用于同步激光束和電子驅動器的等光程軸。
所有控制需求都整合在同一個 PC 平臺中
篩縫管激光切割機一共有 7 根伺服軸的控制，這 7 根軸既有插補運動控制的要求，另外也有伺服軸跟隨、獨立定位的運動控制要求。使用的 TwinCAT CNC 軟件平臺涵蓋了 PLC、可視化、插補運動控制和多軸 定位?！耙郧胺ɡR在使用傳統數控系統的過程中，經常會碰到用于 PLC、運動控制和 HMI 三種不同的 CPU 之間進行數據交換、通訊方面 的煩惱。而且這三種 CPU 上的軟件開發采用的也是不同的編程平臺， 往往需要不同的工程師來配合開發定制的軟件?，F(xiàn)在有了 Beckhoff 控 制平臺，我們在一臺 PC 上就有了一個裝有 TwinCAT CNC 軟件的完整 機器控制系統?！必?fù)責篩縫管激光切割機軟件系統開發的電氣副總工 高昌波興奮的解釋道。
TwinCAT CNC 滿足復雜需求
篩縫管激光切割機的工藝要求非常復雜，因?yàn)獒槍Σ煌牡叵颅h(huán)境、 地質情況，不同的篩縫管金屬材料等等，篩管上開的縫隙的要求就各 在石油鉆采作業中，篩縫管是一種重要的器材，常用于先期完井或采油防砂。由于地層的基本結構特點和接觸 的砂石粒度各不相同，開采液體粘稠度也存在差異，因而所需篩管的孔縫規格及形狀也各有不同。武漢法利萊切 割系統工程有限公司開發了一項用于通過激光切割手段制造篩縫管的技術?？梢造`活地轉換為最多樣化“切割模 式”的 CNC 機床由 Beckhoff 基于 PC 和 EtherCAT 的自動化平臺控制。金屬加工 | 中國不相同。特殊情況下還需要切割成縱向或螺旋式、圓形、矩形或梯形 縫截面。有時要求內壁縫隙較小，外壁縫隙稍大，并且必須以一定的角度執行，這樣才能很好的達到滲油的效果，同時又能達到防砂的目 的。開這種梯形縫的時候，對擺動軸的控制要求就很高了，需要伺服 軸擺動到非常合適的角度，而且根據不同的壁厚，不同的梯坡度，調 整擺動軸不同的角度?！岸?TwinCAT NC PTP 運動控制功能庫正好提 供了方便的接口，可以隨時隨地、靈活地修改擺動角度參數。”高昌波解釋道。
在軟件中靈活修改參數
如果需要切出高質量的篩縫管，激光切割工藝參數的修改、調整也非 常關鍵，例如激光器的功率、焦點的位置、脈沖頻率和占空比、切割進給速度、輔助氣體壓力等參數的匹配程度是否合適。這些因素往往 決定了切割的質量和篩縫管的整體質量?？梢源鎯?chǔ)不同的穿孔模式， 例如連續穿孔或多級穿孔。此外，在穿孔的過程中必須通過 Z 軸的運 動控制模式不斷修改穿孔氣壓、激光功率等參數?！斑@是一個非常繁 瑣、耐心的工作，對控制系統的開放性、靈活性提出了很高的要求， 這正好迎合了 TwinCAT CNC 系統的特點。”高昌波解釋道?！霸诒陡?中國技術工程師王蘭立的協助下，我們現在已經研究出了多種靈活的 穿孔模式來適應不同的切割要求?！?/FONT>
遠程維護讓售后服務變得簡單、方便
由于 Beckhoff 的 CNC 平臺基于 PC 與 Windows，只需要將現場控制機 器的 PC 連接到 Internet 即可進行遠程支持與故障診斷。遠程下載程 序和修改程序也變得簡單起來。此外：由于所有軟件在一個 CPU 上 運行，因此包括 G 代碼、PLC 程序以及 HMI 界面的修改都可以通過Internet 遠程執行。
