摘要：蘇州達諾鑄造有限公司是由新西蘭恒立國際有限公司擁有三套50噸以上高功率電爐和二機二流弧型連鑄裝備，年生產各類鋼坯、鑄件及其金屬、五金件產品20萬噸的能力，是太倉港港口開發區的規模型企業之一?，F(xiàn)場一臺除塵風機配套我司AS800高壓變頻器，工程于2014年3月驗收完畢并正式投產。本文將對現場除塵風機的應用、工藝、節能效率進行分析說明。
除塵風機的工藝介紹

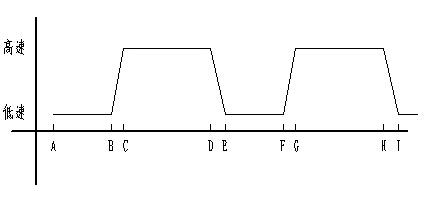

高爐在生產過程中，出鐵產生大量的煙塵，污染環境，根據國家法規，需要除塵處理。除塵風機是一個間隙性的工作制度，即高爐出鐵時使用，不出鐵時不用，使用率大約在60%左右。下圖為高爐煉鐵出鐵場工藝周期。
圖例中：
A到B、E到F為高爐冶煉時間，
B到C、F到G為升速時間，可以調節，
C到D、G到H為高爐出鐵時間，
D到E、H到I為減速時間，可以調節。
每次高爐出鐵時間約50分鐘，為高速段，定為45Hz,可以調節;高爐冶煉時間約30分鐘，為低速段
根據以上工藝要求，又因為除塵風機所配電機為高壓電機，不允許頻繁啟停。如果風機長期采用工頻運行，通過調節風門的出口擋板調節風量來滿足生產工藝要求，大量電能白白浪費在閥門上。利用高壓變頻器根據實際需要對除塵風機電機進行調速，達到了既保證和改善發電機組運行工況，又可達到節能降耗的目的和效果。
為了降低廠用電率，減少發電成本，該公司領導決定對鋼廠一臺除塵風機加裝上海辛格林納新時達電機有限公司的AS800系列高壓變頻器，以達到經濟高效的運行方式。
高壓變頻器直接與電機連接，變頻拖動方式為一拖一，風機調速設置高低速兩檔運行。
高壓變頻器具有遠程和本機控制功能。本機控制時通過高壓變頻器控制柜上觸摸屏可就地人工啟動、停止高壓變頻器，可以調整電機轉速、頻率。遠程控制放在爐前控制室，設有操作臺和上位機，由配電工操作控制。通過上位機配電工可以隨時了解設備的運行情況，通過操作臺可實現對高壓變頻器進行簡單的遠方操作。配電工可以根據工況自由選定高壓變頻器“手動/自動”調速運行。
節能效益分析
1、節約能源
變頻器控制的風機水泵與傳統控制的風機水泵比較，能源節約是最有實際意義的，根據現場原料量需求情況調節風機水泵的轉速是經濟的運行狀態。
2、運行成本降低
傳統風機水泵的運行成本由三項組成：采購成本、維護成本和能源成本。其中能源成本大約占風機水泵運行成本的60%。通過能源成本的降低，再加上變頻起動后對設備的沖擊減少，維護和維修量也跟隨降低，所以運行成本將大大降低。
3、延長風機水泵的使用壽命
變頻器從0HZ起動風機水泵，它的起動加速時間可以調整，從而減少起動時對風機水泵的電器部件和機械部件所造成的沖擊，增強系統的可靠性，使水泵的使用壽命延長。此外，變頻控制能夠減少機組起動時電流波動，這一波動電流會影響電網和其它設備的用電，變頻器能夠有效的將起動電流的峰值減少到最低程度。
4、降低了設備的噪音
根據風機水泵的工況要求，變頻調速改造后，電機運轉速度明顯減慢，因此有效地降低了風機水泵運行時的噪音。

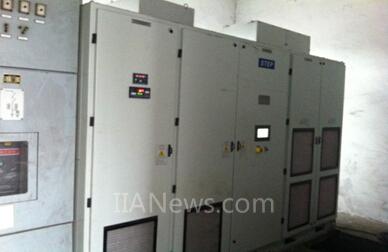

4.2 變頻器簡介及現場運行測試
AS800高壓變頻器具有以下特點：
?。瓩C械的理想動力：輸出電流中含有的高次諧波成分極其微小，由此產生的脈動力矩對軸系統的影響力可以忽略不計，減少了電機的震動。
－多種曲線選擇功能：由于密煉機機械是多級傳動機構，不同的機械會有不同特性，提供多種曲線算法以適應不同的機械工藝要求。
?。邏鹤冾l必須滿足現場風機負載要求，動態響應的快速制動運行的需要。
?。宰冾l器調整電機的轉速來調整風量，使電機輸出的功率與風量需求基本上成正比關系，始終使電機高效率工作，以達到明顯的節電效果。
?。闺姍C起動、加載時的電流平緩上升，沒有任何沖擊;可使電機實現軟停，避免反生電流造成的危害，有利于延長設備的使用壽命。
?。ㄟ^移相整流變壓器極大的抑制了網側輸入諧波電流，通過多級H橋功率單元級聯的方式實現電壓疊加，得到幾近完美的高壓正弦波輸出，可直接驅動高壓電動機，無需加裝任何濾波器。
新時達3月份到現場調試，并對用戶做了詳細的培訓工作。目前該項目已正式投產，高壓變頻器運行良好。優質的服務態度和過硬的產品質量也給客戶留下了良好印象。
