概述
FactoryTalkAssetCentre是一種集中式工具，為整個企業提供了自動化相關的資產信息，如：保護、管理、版本、跟蹤、報告等。而更重要的是，它可以自動完成這一切，而員工只需很少的監督或工作。
FactoryTalkAssetCentre會影響正常運行時間、生產率、質量、員工安全和法規遵從。無論用戶關注的區域在哪里，F(xiàn)actoryTalkAssetCentre及其靈活的、可擴展的解決方案，可以幫助用戶和組織機構完成資產正常運行的目標。
使用FactoryTalkAssetCentre，用戶可以：
● 安全訪問系統;
● 詳細跟蹤用戶行為;
● 管理任何電子文件的歷史版本;
● 提供自動備份，支持設備比較操作;
● 配置過程儀表;
● 管理儀器校準計劃和證書。
FactoryTalkAssetCentre的可擴展性很容易擴展資產與附加功能 -- 它適用于從小型生產線應用，到全廠范圍的設備安裝。它建立在共公基礎功能和擴展附加功能的服務器上，幫助用戶充分利用特定自動化資產的某些功能。正是這種集成化和模塊化設計，可以讓系統緊跟用戶的業務目標和生產需求變化。
基礎功能
FactoryTalkAssetCentre服務器為用戶和生產設施提供了多種工具，進行集中跟蹤和管理，不僅知道設施的配置變化，還能知道誰完成了這些工作?；痉?wù)器功能的整體寬度可以協助用戶診斷和排除故障，減少維護生產資產所需的時間。基本服務器的功能包括：
1.集中式數據庫
FactoryTalkAssetCentre建立在微軟的一個集中式SQL Server數據庫上。這個數據庫是所有文件版本控制、審計日志、事件日志、報告配置、調度和其他功能的主存儲庫。
2.源控制

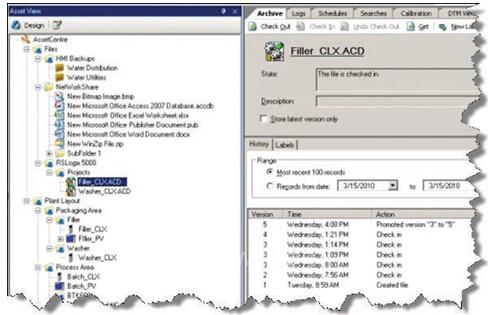

源控制利用集中式數據庫并實現版本的自動控制。這個功能實現了正確的文件管理和單一的主從關系。
任何電子文件可以放在源控制下–如：RSLogix5000的文件(.acd)，微軟的文件(.doc，.xls，.ppt)，計算機輔助設計(CAD)文件(.acd)和其他文件。
支持源控制的功能包括：
● 遷出(Check-out)：把選中的文件或文件夾移到能進行讀寫的本地文件夾，可鎖定選擇文件防止多用戶編輯。
● 遷入(Check-In)：讀取本地文件并更新源代碼控制庫，根據需要?jiǎng)?chuàng)建新版本。
● 獲取(Get)：把選中的文件或文件夾移到只讀訪問的本地文件夾。注：一個Get可以在該存檔中檢索最新或歷史版本。
● 還原遷出(Undo Check Out)：返回到未遷出狀態并解鎖選擇。
3.審計
審核功能在中心收集信息，這些信息是由用戶與羅克韋爾自動化FactoryTalk應用交互而生成的，其中包括FactoryTalkAssetCentre。甚至可在網絡連接或斷開時捕獲審計!

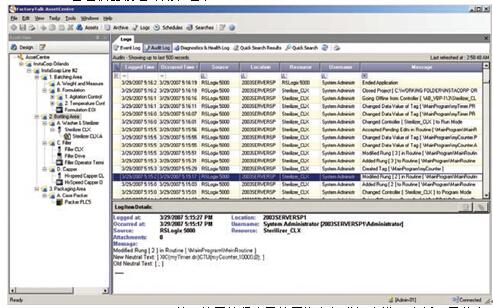

審計跟蹤包括記錄時間、發生時間、來源、所在地、資源、用戶名和消息。
捕獲的審計信息如：
● 數值的變化(定時器、標簽、指令等);
● 梯級的創建、刪除或更改;
● 標簽的創建、刪除或更改;
● 用戶登錄/退出;
● 更多. . .

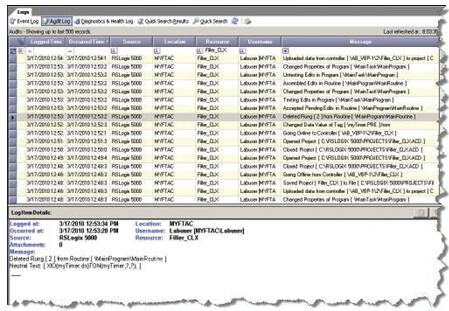

下圖是審計ControlLogix處理器中名字為Filler_CLX的例子：
羅克韋爾自動化能生成審計消息的應用有：
● RSLogix5，RSLogix500和RSLogix5000;
● PanelViewPlus;
● FactoryTalkView站點版;
● FactoryTalkSecurity;
● FactoryTalkAssetCentre;
● 更多. . .
RSLogix 5000本身會產生150多種不同的審計消息!
4.事件
該事件功能集中收集來自FactoryTalk應用的系統生成信息，包括FactoryTalkAssetCentre的信息。事件日志包括記錄時間、發生時間、來源、所在地、嚴重性和消息。
事件日志消息的例子有：
● RSLinxEnterprise服務啟動;
● FactoryTalkActivation遷出;
● FactoryTalkNetwork Directory現在活躍;
● 更多. . .
5.報告
該報告具有定期和按需運行的能力，可以包括審計、事件或源控制的跟蹤信息。定期報告可以用電子郵件發送到一個特定的電子郵件列表中，如果按需運行(手動)，可以打印或用微軟的Excel和Word格式、Crystal Reports格式、Adobe的Acrobat格式、RTF格式保存為電子文件。
創建報告的類型有：

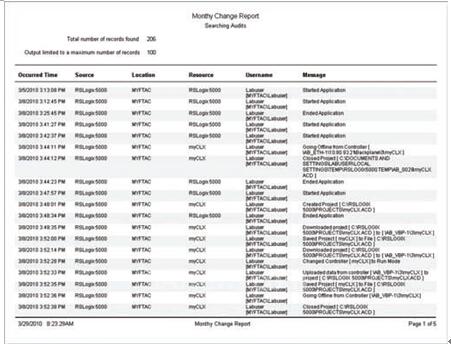

● 每周PLC程序變化的報告;
● 每日PanelView Plus(以太網)終端的操作員輸入;
● 電子文件的更改歷史報告;
● 更多. . .
6.調度器
調度器用來運行周期性任務或報告。任務分配給FactoryTalkAssetCentre指定的計算機或代理，利用設施中閑置或未充分利用的計算能力，并對所有代理自動進行負載平衡。
7.安保
FactoryTalkAssetCentre利用FactoryTalkSecurity中的強大安保功能。這種標準化的安保模型使操作員界面、歷史數據庫、工程和維護工作站的用戶和密碼管理工作最小化。當機器與局域網斷開時，它甚至強制執行安保授權。

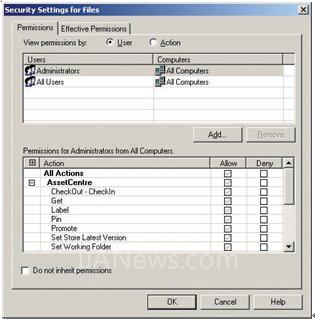

當用戶或組使用FactoryTalkSecurity時，可以：
● 安全的用戶操作(即遷入、遷出、還原遷出等);
● 控制用戶操作的內容：對FactoryTalkAssetCentre樹型圖中項目的讀寫或只讀。
使用附加功能能獲得更多價值
FactoryTalkAssetCentre具有一組進化的附加功能，使用戶能夠優化工廠自動化和過程設備的投資。這些功能在FactoryTalkAssetCentre服務器的核心功能上擴展，在生產環境需要變化時，可以增加用戶的系統價值。
災難恢復
FactoryTalkAssetCentre提供控制系統的備份，即與源控制集成，提供可靠的最新控制系統配置文件。備份系統可配置成：把工廠現場恢復的配置文件與存儲在源控制的主文件進行比較，讓用戶能夠確認在工廠現場的任何更改。在計劃的日期或時間基礎上執行這些操作，滿足用戶的運行需求。
1.災難恢復資產支持
FactoryTalkAssetCentre同時支持羅克韋爾自動化公司和第三廠家的資產?？梢允褂肍actoryTalkAssetCentre中的存檔(Archive)管理項目文件和其他存儲在計算機硬盤或網絡共享的文件。
2.備份和比較時間表

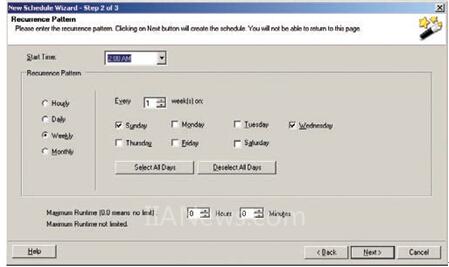

輕松創建資產類型的備份或備份與比較。為一個或多個設備創建時間表，用戶需要?jiǎng)?chuàng)建盡可能多的時間表!
按照小時、天、周或月來設置時間表的開始時間和頻率。說明時間表和資產類型備份或比較的屬性，也就是：比較選項、電子郵件通知等。
3.通知
當預定義的系統事件發生時，該通知會主動通知指定用戶。電子郵件通知可以包括：
● 上傳和比較事件狀態;
● 時間表的完成，中止或失敗;
● 非授權人員的檢測。
校準管理
FactoryTalkAssetCentre校準管理功能實現無紙化的校準解決方案：
管理校準要求、規格、計劃、校準結果和報告。當涉及到儀器校準和系統資格管理時，F(xiàn)actoryTalkAssetCentre具有獨特的優勢。無論是一個部門或整個組織，工作流程和監督??實踐可以實現自動化、系統化和不斷改進-- 特別是在規范的環境，如食品和藥物管理局(FDA)第21美國聯邦法規(CFR )的第11部分和良好制造規范(GMP)。
1.如何工作
FactoryTalkAssetCentre的校準管理使用普萊姆技術公司(Prime Technologies)的軟件，把他們的ProCalV5(PCV5)軟件集成到FactoryTalkAssetCentre中。校準管理功能完全用PCV5，但要通過FactoryTalkAssetCentre訪問。
V5與FactoryTalkAssetCentre集成
儀表數據只輸入一次，并在FactoryTalkAssetCentre和ProcCalV5 之間共享 -- 也就是制造商、型號、序列號等數據共享。校準匯總數據可以在FactoryTalkAssetCentre內查看;如果需要詳細的校準信息，F(xiàn)actoryTalkAssetCentre提供了一個上下文的查詢，能快速進入ProCalV5應用。
3.簡化校準程序

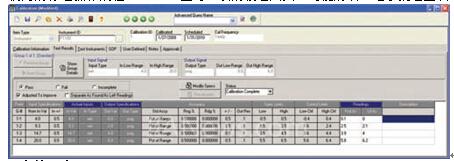

FactoryTalkAssetCentre校準管理功能可以配置多個輸入/輸出工程單位、多個范圍、多個測點和多個公差，幫助用戶執行復雜算法的校準程序，并自動獲得通過/失敗的結果。
4.主儀器記錄(MIR)
主儀器記錄(MIR)用于所有儀器的信息為常數的情況，如型號和序列號。輸入的MIR將作為創建這些儀器校準記錄的基礎。
5.校準記錄
這是用來添加、顯示、修改和，如果需要的話，刪除儀表、回路和測試儀表或系統校準的結果。這個記錄用來獲得相關校準項的所有信息，包括輸入、讀數、使用的標準、使用的標準操作規程(SOP)、工時、項的校準人員，可能的話，電子批準簽名。
6.事件歷史
事件歷史是一個可搜索的審計線索。允許用戶快速查找歷史事件，并與他們的項關聯。例如，用戶可使用該功能確定何時進行了儀器校準，何時狀態發生了變化。
7.提醒事項
該工具還配備了一個提醒系統。過了校準時間，工作項和通知會出現提醒屏幕上。有多種類型的提醒，可由用戶自己配置，然后出現在此屏幕上。范圍從晚校準到未完成維護。提醒屏幕還可以通知用戶當前復審和/或批準義務。
8.標準報告
FactoryTalkAssetCentre校準管理有超過70種標準報告的選擇。標準的報告包括審計跟蹤、報警、校準、回路、設備報告等。報告可以使用來自SAP BusinessObjects的水晶報告(Crystal Reports)修改或創建。
9.手持發射器
使用現場校準程序，用戶可以把校準任務和規范直接下載到過程校準器。用戶可以拿著校準器進入現場，按照預定義和批準的程序完成校準任務。完成的校準之后，又可以輕松、無縫地上傳到ProCal系統數據庫，作為電子的校準記錄。
過程設備配置
FactoryTalkAssetCentre過程設備配置(PDC)是一項可選功能。使用現場設備工具(FDT)技術，F(xiàn)actoryTalkAssetCentre PDC允許用戶訪問儀表參數，輔助配置和調試過程設備并幫助診斷。作為主機系統或框架應用，F(xiàn)actoryTalkAssetCentre允許多個廠商的儀表在一個共同的平臺上工作，降低了總體維護時間。這意味著用戶可以自由地選擇最佳品牌的儀表和維護工具，在80多個支持FDT技術的廠商中隨意選擇。
關于FDT技術的更多信息，請?jiān)L問：.
有了FactoryTalkAssetCentre過程設備配置，用戶可以：
● 管理已安裝的設備類型管理器(DTM)與DTM目錄;
● 建立DTM的通信路徑，從FactoryTalkAssetCentre客戶端計算機到物理設備;
● 查看和編輯一個設備的配置(在線或離線);
● 上傳和下載設備的配置;
● 打印一個設備的配置。
1.如何工作

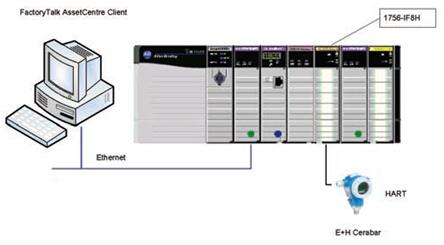

從FactoryTalkAssetCentre客戶端到物理設備的路徑，要通過一個或多個中間網關或通訊DTM。例如，下圖顯示了從客戶端通過ControlLogix PLC到恩德斯豪斯(Endress+Hauser)壓力變送器的物理路徑。
網絡
到設備物理通信路徑，使用直觀易用的DTM網絡編輯器來管理。使用網絡掃描添加新設備非常容易。掃描發現的設備會自動添加，并獲得設備型號、序列號、生產商等信息。
視圖
根據設備(例如，恩德斯豪斯的壓力變送器)，DTM的視圖顯示了一套富圖形用戶特性和功能，這是其他技術不可比擬的。從DTM視圖上，用戶可以在線/離線編輯參數;上傳/下載配置;打印;查看聯機幫助手冊、為診斷查看趨勢分析等。
4.連接選項
FactoryTalkAssetCentre過程設備配置標配了許多通信和設備DTM，用于多種羅克韋爾自動化的架構。通用的過程設備網絡(HART，現場總線基金會(FF)和ProfibusPA)是FactoryTalkAssetCentre過程設備配置支持的網絡。
5.羅克韋爾自動化提供的通信DTM
● ControlLogix(以太網或ControlNet)
o 1756-IF8H HART模擬輸入
o 1756-OF8H HART模擬輸出
● FLEX I / O(以太網或ControlNet)
o 1794-IE8H/A HART模擬輸入
o 1794-IE8H/B HART模擬輸入
o 1794-OE8H/A HART模擬輸出
o 1794-OE8H/B HART模擬輸出
o 1794-IF8IH/A HART模擬輸入
o 1794-OF8IH/A HART模擬輸入
o 1797-IE8H/A HART模擬輸入
o 1797-IE8H/B HART模擬輸入
o 1797-OE8H/A HART模擬輸出
o 1797-OE8H/ B HART模擬輸出
● 基金會現場總線
o 1757-FFLD(以太網)
o 1757-FFLDC(ControlNet))
另外硬件的通訊DTM可以直接從設備制造商處獲得 -- 例如，HiProm的EN2PA DTM。
6.羅克韋爾自動化提供的設備DTM
羅克韋爾自動化提供了一種稱為iDTM的通用設備驅動程序庫。iDTM代表了輸入和輸出類型設備，如羅斯蒙特(Rosemount)的643壓力變送器，費舍爾(Fisher)的DVC600閥等，有了iDTM用戶可以在線監視、配置和打印設備的配置。注意：iDTM不支持離線配置。
對于在線配置或先進的設備配置，超越了通用的iDTM，設備驅動程序可以直接從設備制造商獲得，例如，恩德斯豪斯，美卓等。
用戶使用FactoryTalkAssetCentre的收益
● 安全訪問控制系統;
● 對正在運行的過程或文件，能防止未經授權或不必要的更改;
● 對羅克韋爾自動化的設備，誰做了哪些更改，在什么時間都有成文的審計線索;
● 誰對特定設備或文件做了更改都有明確的記錄;
● 為所有系統文件保持版本控制;
● 總是知道在哪里可以找到程序的最新版本;
● 可以確認正確的和驗證的配置或當前在設備中的程序;
● 完成過程活動的時間(即校準)能減少50%;
● 管理多個廠商的多種設備;
● 查看和編輯過程設備配置。
