項目介紹
作為電力輸送、遍布全國各地的網絡，電力線路具有分布區域廣、傳輸距離長、地形條件復雜多變、受環境氣候影響大等特點，完全由人工定期巡檢工作量非常大，而且難以做到全天候、廣覆蓋。
杭州某公司這套方案是專門為電力學院設計的輸電線監控模擬系統，可以很好地結合視頻和數據實時監控，對于現場氣象，風速，覆冰等信息反饋及時，很好地提高了輸電線的維護和搶修時效性。
系統需求
項目中主要為模擬系統。為了模擬自然環境，客戶在電線上懸掛水桶，來模擬線路覆冰。使用鼓風機對著電線吹風，來模擬自然中遇到的風吹造成電線的大幅度擺動。電線上還會加上紅外線模塊，以測試電線和地面的距離，來計算電線所受到的壓力。需要研華的產品用于電機和變頻器的啟停與正反轉控制，以及采集4-20mA的信號來測量電線所受到的壓力?？蛻衄F(xiàn)場的云臺需要透過RS-485格式轉換成以太網傳輸。
客戶希望能夠在現場惡劣的環境之下運行系統，所選產品均為寬溫系列產品。還需要嵌入視頻監控畫面在組態軟件當中，短消息實時報警。
系統描述

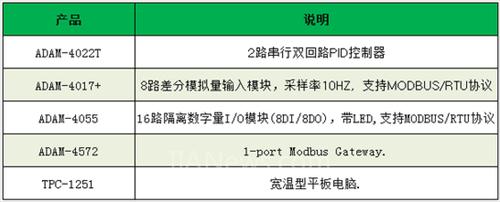

1號塔：ADAM-4017+為模擬輸入模塊，可接受4-20mA的信號，采集激光測距傳感器的信號。ADAM-4055為集電極開路DO模塊，共8路輸出，用于電機和變頻器的啟停與正反轉控制。ADAM-4022T，PID模塊，用于鼓風機的PID控制。
2號塔：ADAM-4017+用于激光測距傳感器和液位傳感器的信號采集。 ADAM-4055用于電機的啟停和正反轉控制。
3號塔：ADAM-4572為Modbus網關，客戶自己的產品——云臺通過RS-485接入，轉換成以太網形式傳輸?shù)奖O(jiān)控中心。通過ADAM-4017+采集數據到TPC-1251H進行實時現場查看，以便現場實時調試和維護。
WebAccess：基于Web的實時數據監控軟件，具有視頻嵌入，短消息實時報警等功能。所有TPC上的數據通過研華以太網交換機EKI-2525進行傳輸至監控中心控制平臺。監控中心采用研華IPC-610工控機進行數據處理和分析。
[DividePage:NextPage]
項目實施

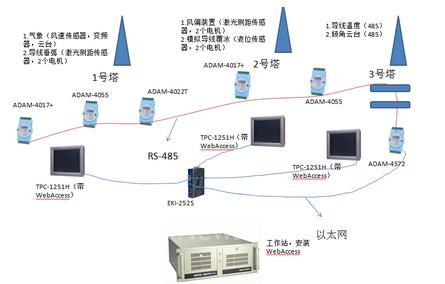

系統架構圖
總結
1.基于Web瀏覽器的全功能客戶端監控與現場同步，做到實時監控到輸電線的數據，對于事故處理有很好地實時性。
2.后續客戶還會在我們的WebAccess軟件界面嵌入目前的視頻監控畫面，可以做到視頻監控和數據監控完全同步，從而給現場的監控起到很好地雙保險功能。
3.短消息報警功能可以為輸電線的維護帶來更快地響應，以便防范造成現場輸電線斷路，造成電力事故。
4.分散式控制，布線靈活，工業平板電腦和模塊均為寬溫產品，更好地適應現場惡劣環境。
