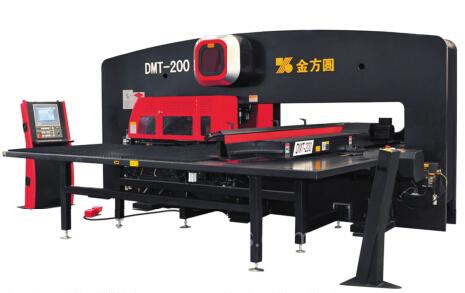

用于金屬加工的 DMT-200 型雙電伺服數控轉塔沖床，由于采用了 Beckhoff TwinCAT CNC，整個 CNC 應用都用軟件實現，設備效率提高了20%
全新的 DMT-200 型雙電伺服數控轉塔沖床是倍福中國與江蘇金方圓數控機床有限公司的又一個成功的合作開發的范例。金方圓首次決定在這臺設備上使用純軟件 CNC 控制解決方案。與先前使用的解決方案相比，使用 EtherCAT 和 TwinCAT CNC 后，DMT 沖床的加工性能提升了將近 20 %。
江蘇金方圓數控機床有限公司坐落于中國歷史文化名城揚州，是國內最大的數控產品生產廠家，除了轉塔沖床之外，其產品線還涵蓋了數控折彎?rùn)C(jī)、數控激光切割機及成套金屬板材加工機械。金方圓數控轉塔沖床主要分為 ET、VT 和 DMT 三個系列，這三個系列的最大的區別在于沖壓頭的不同，其它 CNC 軸控制和定位操作基本一致。ET 使用氣動沖頭，VT 使用傳統的液壓沖頭，而 DMT 則使用最節能的伺服電機來帶動沖頭動作。
通用的 PC 控制平臺
每臺沖床都配備了一臺功能強大的 Beckhoff C6640 工業 PC、CP6902觸摸屏式操作面板、TwinCAT 自動化軟件、EtherCAT I/O 和 the AX5000 系列 EtherCAT 伺服驅動器。“我們給 DMT 配備了 TwinCAT CNC 軟件，它的加工速度超過了此前的任何一臺金方圓的數控機床?！苯鸱綀A的 DMT 項目經理李強如此說道。目前 DMT-200 機型 25 mm 步距的沖壓速度達到 500 次/分鐘，沖壓力達到 50 噸。
金方圓使用 Beckhoff 基于 PC 的控制技術已經有多年歷史，DMT-200 CNC轉塔沖床目前使用的 CNC 控制器也是首次完全基于 TwinCAT CNC 軟件。DMT的加工步驟全部由 CNC 的 G 代碼來描述。TwinCAT CNC 包括 PLC、運動控制和 CNC 控制，應用于沖激復合生產線以及上下料物流設備等。得益于 PC 的高性能，所有自動化功能都可以使用一臺 PC 上實現。從而大大簡化了主控部分的硬件配置，節約空間，降低系統成本。

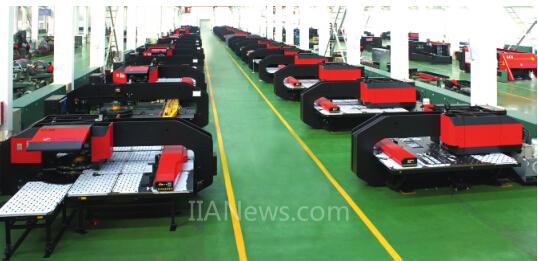

除了轉塔沖床之外，江蘇金方圓的產品還涵蓋了數控折彎?rùn)C(jī)、數控激光切割機以及成套金屬板材加工機械
“由于 PC 控制系統具有良好的開放性，使得我們的設備開發商能夠把自己特有的工藝經驗融入到控制系統中。因此，我們能夠?yàn)槲覀兊脑O(shè)備打造個性化的軟件和設備，提高市場競爭能力。”項目經理李強解釋說道。

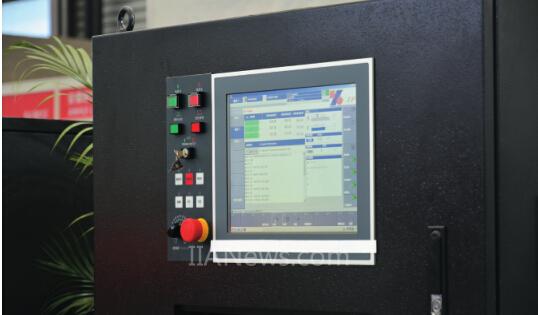

適合控制柜安裝的 Beckhoff 觸摸屏式控制面板 CP6902 可以方便地操作和監控轉塔沖床
靈活自如的操作界面
TwinCAT TcHmiPro 是 Beckhoff 為人機操作界面提供的一個基于 .NET 的開放式平臺。操作界面由 C# 語言編寫，非常完美地將 ADS 通信、自動化功能、手動操作、配方管理和變量監控整合到一個平臺中。金方圓還對其HMI 界面進行了擴展，添加了加工圖形模擬、刀具數據庫和沖孔實時顯示等功能。
EtherCAT 顯著提升設備效率
“Beckhoff 憑借其控制系統的開放性、易用性及可以根據我們的需要開發 CNC 內核贏得了我們的信任?！苯鸱綀A DMT 項目軟件開發工程師楊慧宇說道：“正因?yàn)?EtherCAT 和TwinCAT CNC 的使用以及為客戶定制開發內核的能力，使得 DMT 沖床的加工效率同我們之前使用的解決方案相比提高了 20%?！盩winCAT系統支持所有的主流總線協議，如EtherCAT、SERCOS、CANopen 等等。“這種開放的總線系統使得 DMT 能夠非常方便地與整個生產線上的其它設備通信，為客戶在以后建立柔性生產線提供了非常方便的支持?！睏罨塾罾^續解釋道。

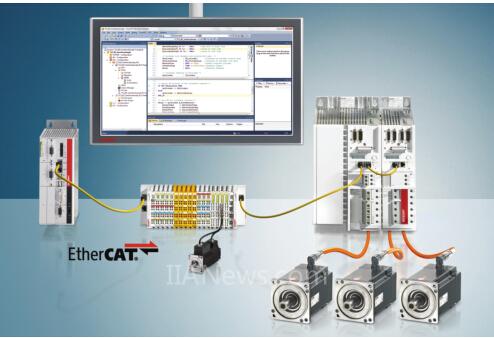

金方圓數控機床采用了 Beckhoff 公司全系列 EtherCAT 控制系統
（轉載）
