根據熱電聯產的物理原理，燃?xì)鉄犭娐?lián)供系統產生大量的熱能，然后將熱能高效率地轉換成電能。作為世界領先的熱電聯供(CHP)系統制造商之一，SOKRATHERM 三年前轉向使用 Beckhoff 的控制器。此次轉變的主要原因之一是基于 PC 的控制技術非常適合支持遠程監控應用。
總部位于德國威斯特伐利亞 Hiddenhausen 的家族企業 SOKRATHERM 是產值為 50...500 千瓦的緊湊型 CHP 模塊的領先制造商，已經有 1300 套熱電聯供系統投入使用。他們的旗艦產品是 GG 530 緊湊型熱電聯供模塊，其電力輸出為 532 千瓦和熱能輸出為 686 千瓦，效率達到91%。據該公司稱，它是全球 500 千瓦級中最緊湊的熱電聯供裝置。
“我們公司的成功是建立在我們能夠滿足個性化的客戶要求，而不是只提供標準產品?！笨偨?jīng)理 Klaus Pollmeier 說道。熱電聯供裝置通常提供熱能和電能，然后在樓宇中使用。然而，運營公司有時不僅需要熱水，還需要熱水產生的蒸汽。因此，質量流量必須改變，且溫度也要調整。相反，控制方面也需要改變，因?yàn)楸仨毑杉捅O(jiān)測其它參數。“Beckhoff 的 I/O 系統在這一方面給我們提供了明顯的優勢?！盞laus Pollmeier 感嘆道?！袄?，必須監測兩個附加的溫度讀數，我們不需要像使用其它控制系統那樣，再購買新的 8 或 10 通道輸入端子模塊。相反，我們只是利用我們系統中現有的 EL320x 系列雙通道輸入端子模塊，它可以與額外的溫度傳感器輕松連接。這樣一來，可以經濟地進行必要的調整。”視版本而定，SOKRATHERM 的核心部分是 2011 年作為標配引進的 iPC CHP 控制系統，它由一臺 CP6207 或 CP6201 適合控制柜安裝的“經濟型” 面板型 PC(帶 5.7 或 12 英寸觸摸屏)和 TwinCAT 自動化軟件構成。選擇 Intel? Atom?處理器，是因?yàn)槠渚哂械蜕嵝?，使得面板?PC 中無需安裝風扇。

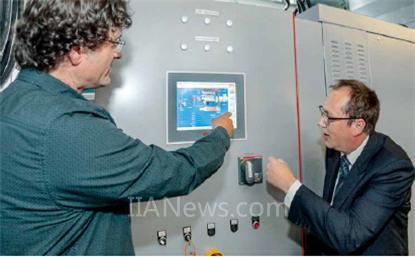

SOKRATHERM 總經理 Klaus Pollmeier(右)和 Beckhoff 銷售人員 Thomas Kaiser(左)，在熱電聯供系統試運行期間，使用 CP6201 面板型 PC 作為中央控制單元。
TwinCAT 用作開放、靈活的軟件解決方案
三年前，SOKRATHERM 通過 Beckhoff 系統從先前使用的 PLC 控制器中導出程序。目標是為其它總線系統提供盡可能多的不同的接口，以便能夠更容易地?cái)U(kuò)展系統，首先實施遠程監控功能?！皼Q定選用 Beckhoff 組件的一個重要原因是諸如 IEC 60870-5-10x 和 IEC 6185 0 遠程控制協議可以通過 TwinCAT 功能庫增補軟件輕松地安裝?！盞laus Pollmeier 在證明選擇 Beckhoff 的決定時如此說道，然后他又補充道：“您永遠不能排除整個技術系統中的某處會遇到不可預見的困難。在這一背景下，我們的熱電聯供系統配備了全面的遠程監控系統，這也是至關重要的?！彼F(xiàn)在也可以為客戶提供遠程服務，以優化它們的操作。熱電聯供模塊可以通過樓宇自動化領域常用的協議(如 PROFIBUS、Modbus、BACnet、TCP/IP 或 LON bus)與現有的樓宇管理系統連接。BACnet(樓宇自動化控制網絡)是一個標準的、獨立于供應商的通訊協議，主要用于暖通空調、照明控制器、安全和火警領域。憑借其樓宇自動化軟件庫，TwinCAT 為控制和調節以及信號處理和通訊提供了預配置的基本功能，從而可以更快地適應。例如，對于 BACnet，可以創建模板，且 BACnet 對象相互間可以使用 TwinCAT BACnet/IP 輕松鏈接?！盁o論我們的客戶可能有什么樣的通訊要求，我們可以為他們提供所有常用的接口，而無需耗費大量的編程成本。”Klaus Pollmeier 解釋道。
程序快速導入到 PC 中
Stefan Kiele 帶領下的 SOKRATHERM 程序員也得到 Beckhoff 應用工程師的很多幫助?！癇eckhoff 的團隊幫助我們非常快地熟悉了他們的解決方案，特別是有助于簡化第一個程序版本的端口。從那時開始，我們就開始將我們的想法付諸實踐，以改善監測狀況，提高操作人員的舒適性?！盨tefan Kiele 對于與 Beckhoff 的合作贊不絕口?！斑@些舉措在短短九個月內就取得了成效。我們對所有可能的錯誤來源進行了廣泛的測試，并證明機器在所有操作條件下都是處于安全狀態。直到這時，我們才決定在新的控制器上進行標準化。”自從贏得這種信任，約有 400 套采用 Beckhoff 控制器的熱電聯供機組已成功在現場安裝?！叭绻枰M(jìn)行任何修改，我們現在自己就可以完成。這讓我們能夠盡可能靈活地在客戶定制化解決方案市場中采取行動?！盞laus Pollmeier 再次強調了選擇 Beckhoff 技術的原因。
通過自動文檔編制功能，運營公司可以獲得一份用于監測其運營情況的月度報告，包括用于發出的電力和熱能的流量表讀數，以及天然氣消費量和利用率、啟動/停止控制，和設備的可用性，包括產生的特征數據。與此同時，熱電聯供系統可以通過 TwinCAT 集成到樓宇管理系統或一組虛擬發電站中。

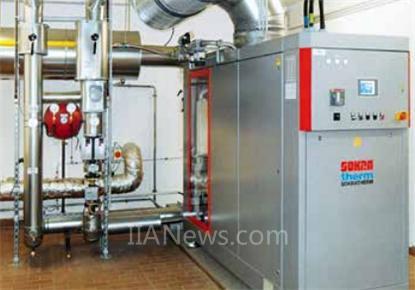

在能源承包項目背景下，GG140 緊湊型熱電聯供模塊可以幫助法蘭克福最大的報社《法蘭克福匯報》顯著節約采暖成本。

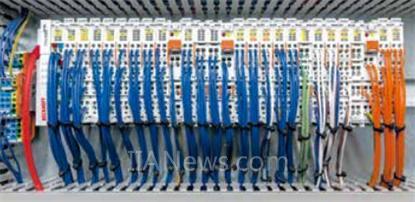

熱電聯供控制技術可以充分利用 Beckhoff I/O 系統使用靈活的總線端子模塊和 EtherCAT 端子模塊輕松進行優化，以滿足所有個性化需求。
遠程監控作為一種基本服務
“我們的很多設備都擁有一個超過 10 年的維護合同。這就是為什么我們需要這樣一個系統，它能讓我們的員工在最短的時間內通過他們的辦公電腦就能夠確定設備中出現的任何問題，并決定如何能夠遠程解決這個問題?！盤ollmeier 在強調高效的遠程監控的重要性時說道。SOKRATHERM 位于德國 Nordhausen 工廠的四個前調試工程師現在負責協調整個維修工作，并為在現場的公司自己的員工和熱電聯供系統的操作人員以及以及裝載軟件更新、誤差分析和優化設備運行提供幫助。維修技術人員可以使用 PC、筆記本電腦和智能手機通過多安全接入點在線訪問運行數據。根據不同的升級水平，記錄所有損害運行的事件并顯示給維修人員?，F(xiàn)在，客戶也可以使用遠程監控系統在他們的智能手機上顯示狀態消息。
智利醫院中的三套熱電聯供裝置展示了遠程監控的重要性。 SOKRATHERM 目前在智利建立了一個服務合作伙伴網絡，同時在 Nordhausen 完成監控服務，確保運行平穩。“我們將這些元素作為整體轉換的一部分處理，如果沒有 Beckhoff 的控制技術，這不可能實現?！盤ollm敵的，使eier 總結道。“控制性能、遠程監控性能以及帶全自動分析功能的電子維護文檔，這一切在市場上都是無可匹敵的，使我們能夠?yàn)槲覀兊目蛻魧?shí)現最大的透明度?！?/FONT>
