方案簡介

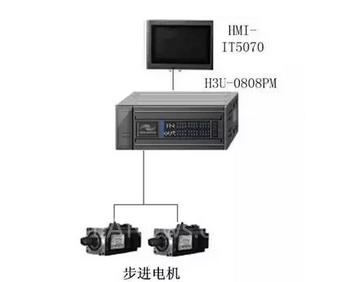

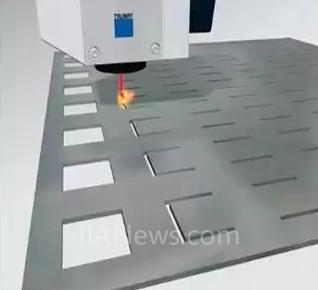

設備采用匯川PLC-H3U-0808PMRAT控制，利用激光發生器產生高能激光，通過控制步進電機拖動X/Y軸激光發射器作橫向和縱向運動，對金屬表面絕緣膠層進行預定形狀(直線、圓弧、組合式)的切割加工。
方案的主要特點：
1、PLC+HMI控制方式取代原來的工業電腦控制系統，減少了大量的參數設置，操作更加方便;

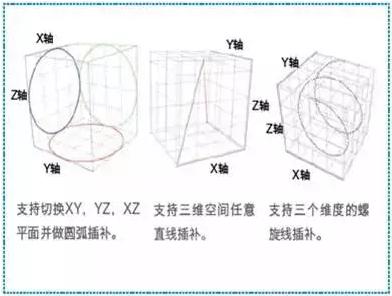

2、實現XY平面內任意直線切割、圓弧切割、直線圓弧組合式軌跡切割，脈沖輸出合成頻率不受圓弧半徑大小限制;
3、具有連續插補功能，在直線圓弧切換處無停留，防止了工件灼傷;

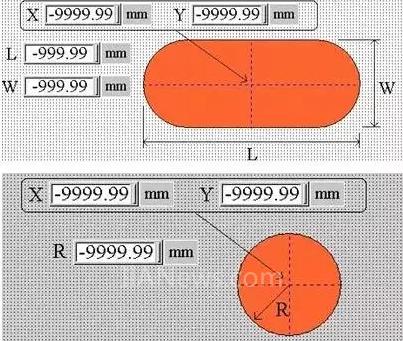

4、多組切割軌跡可供選擇，軌跡關鍵點可設置。
產品優勢
高性能的運動控制型H3U-0808PMRAT具有連續插補功能，在直線圓弧組合式軌跡切割時，切割無停頓，最高達500kHz高速輸出，提高了工作效率;
[DividePage:NextPage]

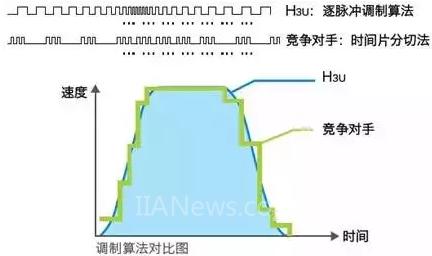

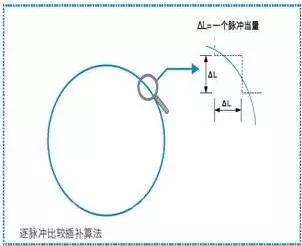

H3U-0808PM采用FPGA逐脈沖比較插補算法，加減速過程更加平滑;

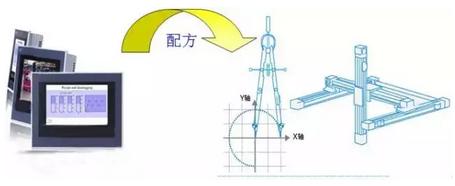

IT5070觸摸屏易用的配方功能為多組切割軌跡的選擇提供了方便。
方案總結
1、匯川綜合產品控制方案減少了參數設置，操作更加方便，大大降低了設備成本較高，提高了工作效率;
2、高速輸出平滑，切割效果無毛刺、鋸齒狀紋路，提高了切割工藝。
