現場總線系列介紹一：
傳感器/執行器接口 (AS-i) 的特色、技術與應用
1. 1AS-I國際
AS-I國際是AS-I全球用戶的貿易組織。該組織成立于1991年，由AS-I早期的成員公司組建，這些公司都有著自己的戰略和利益。他們知道，只有獨立的用戶組織才能把這項新技術推薦給用戶，也只有這樣才能使這項技術取得成功。 AS-I國際由此誕生。該組織的使命為“推廣使用二進制傳感器和執行器總線接口?！?/FONT>
20多年后的今天，我們發現，AS-I是一種最低層的現場總線，不同于其他較高層的現場總線。此外，對AS-I國際協會僅用“推廣”這一詞語還不夠，在現實中，它參與了更多的活動。
AS-I制造商和AS-I國際之間的互動是有效合作的一個范例。作為技術驅動的公司，廠商可以專注于他們做得最好的內容：創新功能、更好產品和系統的開發。一般的市場營銷行為由AS-I國際實施。在世界范圍內開拓新市場，是該組織的主要任務之一。成員們很樂意看到用系統開拓市場的巨大優勢，沒有浪費寶貴的營銷預算，可以說物超所值。因此，長期和全球的存在對每個成員公司都有利–無論對大型企業、中小型企業、初創企業都一視同仁。
永久存在和積極活動非常重要，因?yàn)锳S-I國際是AS-I的標志，如果該組織不斷創新、不斷發展，確實能夠贏得了客戶認可和市場份額。 AS-I國際在全球的布局-- 當?shù)刈庸疽蔡峁┝诉@種存在。他們保持了與工業企業、科研院所、政府機構的聯系，舉辦各種展會和路演，提供研討會和培訓班，開展多方的業務往來等。
AS-I國際協會(落座在德國)是商標的持有者和守護者，也參加重要的技術展會。此外，AS-I國際協會負責協調成員在各國的活動。AS-I已成為全球自動化儀器儀表的匯集點，如: ，是全世界AS-I社區的溝通平臺，其中包括制造商、用戶、研究院和大學。
AS-I國際是由350多個成員組成的全球性社區。今天，在三大洲有12個獨立的本地組織提供了對本地和國際市場的訪問，用高效和經濟的技術，實現長遠的戰略目標--在自動化的最底層，通過AS-I向全球市場滲透。
1.2用AS-I 實現自動化
自動化的歷史基本上與工業革命的歷史相同步。當詹姆斯·瓦特讓蒸汽機為人們工作時，他已經開始考慮如何優化它的控制系統了。該問題是：我怎樣能操作一臺蒸汽機，與負載無關而保持恒定和一致的轉速?該解決方案是使用一臺離心調速器。從此，在機器旁的工人可以安心地工作，轉速的調節實現了自動化。
到了20世紀60年代，機械解決方案記錄了自動化系統的誕生。當時電腦還不存在，機器和自動化系統之間的邏輯關系使用的是硬接線與繼電器觸點。在工業計算機和可編程邏輯控制器引入后，又有了新的控制方式，自動化系統能對大量的請求做出靈活的響應。系統的解決方案也呈爆炸式的增長，今天有了眾多的解決方案可供選擇。所以現在實施自動化方案最需要考慮的問題是：不要一葉障目不見泰山。

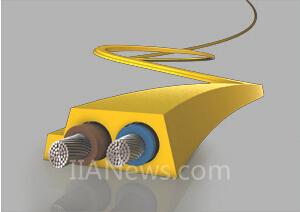

AS-I技術的“符號”是：黃色兩芯扁平電纜。
1.3 簡單是AS-I系統的優勢
今天，技術系統創新的程度正比于解決方案的復雜性，這會導致經濟上的投資費用過高。因此，接受一項新技術需要一個緩慢的過程。 AS-I是以一個完全不同的目標而開發的。它被假定為：簡單和經濟。
AS-I的開發目標不是要給出自動化全方位的通用現場總線，而是在較低的現場層使用的一種經濟系統。AS-I使用一種簡單的安裝技術，鏈接二進制傳感器和執行器，然后再將它們連接到更高的控制層。 AS-I的發明者顯然已經實現了他們的目標。直到今天，該系統閃亮的因素主要有以下令人印象深刻的優點：
● AS-I使用一根兩通道扁平電纜，將電力提供給組件的同時實現數據傳輸。為了簡單布線，去掉了復雜的樹型結構，從而節省了材料成本和安裝成本。
● AS-I使用簡單的刺入技術進行安裝。使用一種“刺入即完成”的方法，使安裝人員能夠安全無誤地安裝組件。
● AS-I可以與任何一種網絡拓?fù)湟黄鹗褂谩?/FONT>
● AS-I簡單的配置選項令人印象深刻。這不僅降低了啟動時間，而且還實現了更快的故障排除，因此，降低了工廠的停機時間。
使用AS-I刺入技術使安裝非常容易：
安裝底座和AS-I組件的模塊是分開的。
把AS-I電纜-- 通過非對稱形安裝能避免出錯-- 放置在AS-I組件的安裝底座中。
底座和模塊的安裝使用簡單的工具即可完成。
成功了!
刺入技術保證了AS-I組件與AS-I網絡的可靠連接。
1.4系統特色
經濟且簡單
工業對現代自動化系統有各種需求，但他們總是包括簡單的操作和最佳的價格性能比。 AS-I提供了這一功能。該系統著眼于最低的現場層，使用方便、可靠、經濟。
今天，AS-I是工廠自動化的一個組成部分。許多傳感器和執行器可以通過標志性的AS-I兩芯扁平電纜進行通信和供電。傳統有線系統中最常見的樹型結構，為了布線簡單，在這里被除掉了。因此，線路布線結構簡單，接線過程也非常容易，即使沒有培訓的人員也可以操作，這里采用了可靠的機械“刺入即完成”的技術，省去了很多的安裝材料，結果節省了大量成本。 AS-I被證明是對常見現場總線解決方案的一個有用補充，無論是從技術角度還是經濟角度。 AS-I是一種最底層的智能布線系統，不是取代而是補充復雜的網絡方案。
自由網絡拓?fù)浣Y(jié)構有利于AS-I網絡的安裝，因?yàn)樗?jiǎn)化了網絡的布置。其他網絡對錯誤的敏感性往往會導致安裝的延誤。因此，AS-I系統的最具優勢的特色之一就是減少了潛在錯誤。由于使用了非對稱扁平電纜，防止了因極性反接而造成的錯誤。
AS-I不僅為用戶提供了多種多樣的產品，而且有眾多生產廠家的技術支持。選擇多是AS-I的特色之一。每年，無數新奇和創新的產品成了市場繁榮的一部分。
方便、安全的刺入技術
AS-I的安裝方便是通過特殊的安裝技術實現的，也被稱為刺入技術，或稱為刺入既完成技術。該技術是基于(典型的)黃色的扁平電纜，非對稱機械防止反極性。在安裝過程中，該設備的刺針穿透電纜的導體，建立可靠的電氣連接。這種技術還提供許多優點：
● 直接和方便的傳感器/執行器或模塊的連接;
● 反極性保護;
● 數據和電源在同一條電纜上傳輸;
● 穿刺技術：
o 最簡單的連接技術;
o 安全連接;
o IP67防護等級。
● 不需要剪斷電纜，也不需要?jiǎng)兙€和安裝線鼻子;
● 拆卸和重接也沒有問題，因?yàn)殡娎|具有“自愈能力”。
AS-I支持任何拓?fù)?/STRONG>
AS-I協議保證了該系統很容易擴展。該AS-I網絡可以像任何傳統的電氣安裝配置。每個從站可以自由尋址，并且可以連接到總線電纜的任意點。這是一種使模塊化的設置。此外，由于可靠地操作原理，沒有結構的限制?？梢允褂萌魏尉W(wǎng)絡拓?fù)浣Y(jié)構，甚至是星形或樹形拓?fù)洹?/FONT>
2.1標準的現場總線
AS-I是全球唯一標準化的面向比特的現場總線。
AS-i用扁平電纜取代了“線束”
執行器/傳感器接口或AS-Interface，簡稱為AS-I，是自動化系統中一種最低現場級的連接系統。AS-i通過單一電纜取代了先前的電纜束。可以容易地連接命令設備、變速三相電機、光柵、感應式接近開關和更復雜的設備(通過AS-i模塊)，例如通過現場級的控制器、AS-I主站、AS-i電纜連接過程閥。
AS-I可以實現標準數據和安全數據在同一電纜上傳輸。也就是說，機器或系統的緊急停止可以通過AS-i實現。

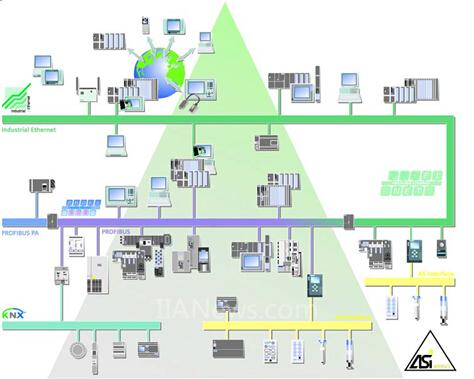

下圖說明了AS-i在自動化系統中的位置。
AS-I的基本技術數據：
● 主 - 從原則;
● 沒有結構限制;
● 數據和電源在一條兩芯電纜上傳輸;
● 抗噪聲;
● 介質：非屏蔽電纜2×1.5平方毫米;
● 信號、數據的電源最多8A;
● 典型的，每個從站：4個輸入+4輸出，其他的組合，從1到16個輸入和輸出;
● 可在機柜或環境惡劣的工業現場安裝，安全防護等級IP67;
● 刺入技術;
● 段長度：100米，段可以使用中繼器擴展，最長可達300米。高效通信錯誤檢測/防御
● 易于啟動;
● 通過總線連接的電子地址配置;
● 完全向后兼容。
AS-I 是網絡系統在現場級的開放標準
AS-I的電氣和機械規范是由11家活躍在二進制傳感器和執行器領域的公司編制的。該規范可對該領域有需求的公司使用。這使得AS-i成為一個開放的、異構的標準。
AS-I國際協會“推廣使用二進制執行器和傳感器總線”為宗旨，負責推廣AS-i系統的應用和傳播;為一般用戶提供各種規范、標準、認證等服務。
AS-I標準的演化
從AS-I推出到現在，AS-i國際已經發布了三版標準，每版都有功能上的擴展和改進。

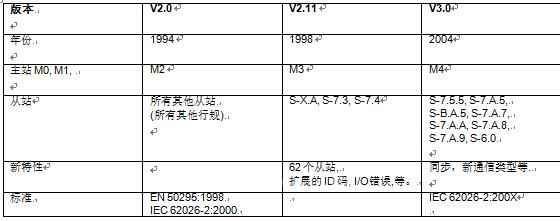

下表給出了AS-I標準的進化：
2.2 AS-i系統組件概述
在AS-i系統中的組件包括：
AS-i主站;
AS-i從站;
AS-i電纜;
AS-i電源;
尋址單元(在某些情況下，集成在主站中);
診斷單元;
安全監視器;
中繼器;
擴展器;
擴展插頭。

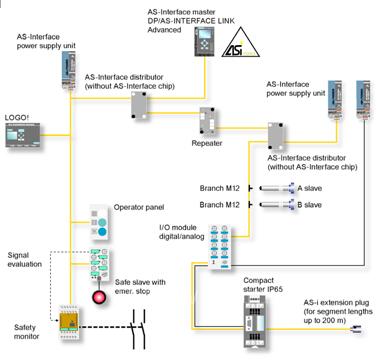

下圖顯示了一種AS-i組件可能的布置。
2.3 AS-i主站
一般提供了以下AS-i主站類型：
標準AS-i主站
最多31個標準AS-i從站，有擴展尋址模式的AS-i從站可以連接到標準的AS-i主站。
擴展AS-i主站
有擴展尋址模式的AS-i從站可以成對(編程為A或B從站)與擴展AS-i主站連接，并可使用相同的地址。這使可尋址的AS-i從站數增加到了62個。
2.4 AS-i從站
AS-i主站能夠?qū)ぶ返乃泄?jié)點都稱為AS-i從站。
AS-i從站具有以下類型可供選擇：
AS-i模塊。AS-i模塊用于連接傳統的傳感器和執行器;
具有集成AS-i連接的傳感器/執行器。具有集成AS-i連接的傳感器/執行器可以直接連接到AS-I總線;
傳感器和執行器根據其用途分為現場模塊和機柜模塊。
2.5其他AS-i系統組件
AS-i電纜
AS-i電纜是一種無屏蔽的雙線電纜，傳輸信號，并為AS-I模塊連接的傳感器和執行器提電。網絡不限于一種類型的電纜。如果需要，適當?shù)哪K或“T塊”可以用來改變簡單的2線電纜。
AS-i電源單元
該AS-i電源單元為連接到AS-i總線的AS-i節點供電。對有特別高功率要求的執行器，可能要連接附加的負載電源(例如，特殊應用模塊)。
尋址單元
該尋址單元允許對AS-i從站地址的簡單編程。(在某些情況下，集成在AS-i主站中。這意味著不需要單獨的尋址單元。)
AS-I分析儀
該AS-I分析儀用來檢測AS-i網絡在安裝過程中的錯誤，例如在極端負載時的接觸不良或電磁兼容(EMC)問題，可通過該設備檢出。這可以用來評價對整個網絡的質量。該AS-I分析儀還可以為調試和維修創建檢測報告。
安全監視器
該安全監視器是工作的安全核心。在PC上配置的安全應用包括了安全監視器。用戶可以選擇一些特定應用模式(例如急停功能，停止類別0或1的選擇)。作為選項，用戶可以充分利用該診斷功能，監視器還可以對AS-i地址進行操作。
中繼器
在系統的規劃中，中繼器用于擴展AS-I段的長度，提供更大的自由度，擴展了AS-I可能的用途。停機時間和維修時間也因此減小，因?yàn)锳S-I電源的狀態可在每側顯示(單獨的電源)。
擴展器
擴展器用于擴展主站與AS-i從站之間AS-I段的距離，最大為100米。在主站邊，不需要額外的電源。擴展器擴展AS-I的可能用途與中繼器大致相同。這里，從站只能用在擴展器的下游(從主機的角度看)。
擴展插頭
使用擴展插頭時，AS-I段的最大電纜長度可達200米。擴展插頭是一個無源組件，連接離AS-I網絡電源最遠的部分。一臺電源可為200米長的從站供電。在擴展插頭中的欠壓檢測系統中能監視AS-i電壓，診斷指示燈能顯示功率是否足以達到總線電纜的末端。
3. AS-I的應用
3.1 交通自動化
應用領域：
?地鐵站;
?公共交通;
?自動扶梯，自動人行道。
用戶/地點：
埃森威克斯公司，中央控制系統。
任務/定義：
?控制和監測35個地鐵站中的設備。

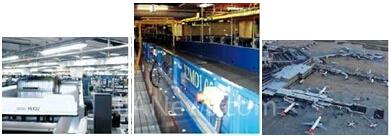

3.2 機場自動化
應用領域：
?樓宇自動化;
?物料輸送;
?行李分揀。
用戶/地點：
?首都國際機場，北京。
任務/定義：
?70公里長的貨物處理;
?有效抵抗外部因素干擾;
?設備使用效率較高;
?易于維護。
3.3 娛樂自動化
應用領域：
?主題公園;
?過山車;
?安全技術。
用戶/地點：
?六旗(Six Flags)主題公園，芝加哥。
任務/定義：
?可靠的控制;
?通用兼容性;
?運動娛樂設施的絕對可靠性;
?急停技術。

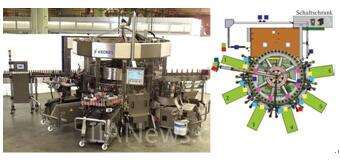

3.4 食品飲料自動化
應用領域：
?流程自動化;
?特種機器制造商;
?飲料行業。
用戶/地點：
?克朗斯股份公司，特勞普林。
?灌裝工廠。
任務/定義：
?更少的電纜;
?降低成本;
?減少機柜空間;
?簡化工程;
?結合標準和安全應用;
?易于擴展。
4.總結
AS-I的優勢：
?在惡劣的工業環境中，最低現場層經濟布線的概念;
?通過網關、鏈接或網絡耦合器，可以連接所有的通用現場總線系統;
?網絡拓?fù)涞淖杂蛇x擇;
?簡單和經濟的安裝，連接成本低;
?使用非對稱扁平AS-I電纜，安裝基本沒有錯誤;
?消除了傳統的樹型拓?fù)浣Y(jié)構，在機柜內有更多的空間;
?易于配置;
?易于診斷;
?模塊化。
