現場總線系列介紹之二：LonMark國際、LonWorks技術和應用

　　1、組織概述

　　在控制行業的一場開放、互操作的革命正在進行，一個組織正帶頭幫助企業提供開放、互操作的產品：它就是LonMark國際。由知名的控制公司支持，LonMark國際的成員中不僅廠商加速了這場革命，而且最終用戶、設備制造商和系統集成商也在驅動它的發展。

　　自1994年成立以來-- 21年前-- 和在2003年建立新的組織結構，LonMark國際在建立互操作的指南方面已成為一個主要的驅動力，并通過提供工具，致力于在市場上宣傳開放價值和互操作系統理念，并為成員和市場提供工具、資源和支持。LonMark國際的分支機構橫跨美洲、亞洲和歐洲。

　　LonMark國際及其分支機構在世界各地有超過400名會員。LonMark國際的會員對所有制造商、分銷商、工程師、系統集成商或終端用戶是開放的，有興趣開發和使用基于ISO / IEC 14908-1及相關標準產品的人員皆可參加。

　　已驗證符合LonMark國際互操作性指南的產品有資格使用LonMark標志。

　　1.1愿景

　　“LonMark是業界公認的認證、教育和推廣互操作標準的組織，能為制造商、集成商和最終用戶帶來收益。”

　　-- LonMark國際董事會

　　LonMark國際的使命是驅使基于LonWorks?網絡的多供應商系統易于集成。今天，數以千計的公司正使用LonWorks的控制網絡，為樓宇、家居、工業、電信、交通等行業提供系統和解決方案。在世界各地，已安裝了成千上萬基于LonWorks技術的設備。LonMark提供了一種開放的論壇，讓會員企業可以在教育和技術項目中一起工作，推動控制設備的開放和互操作。

　　1.2 LonMark是什么組織?

　　LonMark國際是一個非盈利會員制組織，創建的目的是促進和推動使用ISO / IEC 14908-1和相關標準、技術和解決方案，實現先進和有效集成多廠商控制系統的業務。

　　LonMark國際的會員包括了世界領先的制造商、集成商和在各種行業的用戶，包括樓宇自動化、安防、室內和室外照明、電梯/升降機、軌道交通、半導體制造業設備、家用/消費家電、遮陽、電能計量、建設、商業地產和工業自動化。

　　LonMark品牌是世界最知名的標志之一。今天，我們的服務擴展到幫助會員企業實現全球的認可度，無論是開放系統設備、可編程系統還是質量過程。通過LonMark國際認證的制造商產品，可以由該組織的良好聲譽獲得收益，成為開放控制系統的推廣和發展的領導者。

　　1.3 LonMark國際的價值是什么?

　　LonMark國際開放、互操作解決方案的發展和接受度比其他組織更有影響。十多年來，LonMark組織已創建和發布了多個指南，使自主開發的產品能夠無縫地連接在一起。

　　開放標準從開放提供選擇的解決方案開始。根據LonMark指南和國際標準的良好開放規范是在系統所有層公平競爭招標的關鍵。

　　1.4 全球網絡

　　全球化是大型機構和組織之間的共同主題。尋找在世界任何地方可實施而不需要重新設計的共同技術和解決方案，是基于區域解決方案的顯著優勢。

　　LonMark國際回應這種趨勢并不斷擴展全球存在。在過去的幾年里，LonMark國際已經在世界多個國家成立聯盟組織。這些組織是基于LonMark標準，提供本地和區域的解決方案。

　　正在進行努力確保這個項目統一實施-- 不管在哪個國家。開放控制解決方案的各種組件遵循國際公認的指導方針，并沒有“開放的解釋”。LonMark測試每個認證產品，驗證符合性。這確保產品供應商可以生產這個產品，可以在世界任何地方使用;這就顯著減少了工程時間和成本，因為為全球市場提供了一個互操作的產品。

　　此外，LonMark的培訓、測試和教育計劃遵循一個全球模式。材料將被翻譯成當?shù)卣Z言。本地語言支持對全球認可極為重要。LonMark雜志現在提供的版本有：英語，德語，俄語，日語，瑞士語，意大利語，中文，后面還更多。LonMark網站正在升級，以支持瀏覽器語言的識別，頁面將基于訪問者網絡瀏覽器軟件的設置顯示所需的語言。LonMark測試項目目前有英語和德語;并很快會有俄語和西班牙語。

　　LonMark的全球支持繼續擴大。當前活躍的會員和用戶群體包括：

　　● 美洲;

　　● 法國;

　　● 荷蘭;

　　● 瑞典;

　　● 中國;

　　● 德國;

　　● 波蘭;

　　● 瑞士;

　　● 丹麥;

　　● 意大利;

　　● 俄國;

　　● 英國;

　　● 芬蘭;

　　● 日本;

　　● 西班牙。

　　分支機構支持當?shù)厥袌龅慕逃椖?、技術和市場支持、解決方案開發、當?shù)卣褂[和會議支持、出版支持、解決當?shù)氐谋O(jiān)管問題等等。分支結構和完整列表和他們的網站鏈接可以在找到。

　　LonMark的400多家成員為各種應用提供了種類繁多的控制系統硬件、軟件和集成解決方案，可以幫助用戶：

　　● 企業系統集成

　　● 主站系統集成專長

　　● 主站規劃戰略

　　● 規范開發

　　● 公平、競爭招標的支持

　　LonMark幫助綠色/環保運動達到了今天和明天的能效要求。尋找采用開放、互操作、集成系統優勢的指南?我們可以提供幫助。LonMark國際提供以下的資源和服務：

　　● 認證的、可互操作產品的完整列表;

　　● 為組織尋求通過智能控制來實現強勁、能效項目的培訓計劃;

　　● 為商業活動或企業團隊的教育研討會

　　● 為開放系統項目的樣品規范

　　● 在開發堅實、能源控制主站計劃中進行指??導

　　● 為你的項目在保護多方、競爭投標者提供支持

　　● 為LonMark產品認證提供技術支持

　　● LonMark認證的專業資格認證程序和合格的專業人才目錄

　　● 案例研究和參考項目的廣泛數據庫

　　作為致力于幫助企業改變對能源控制認識的非營利貿易和發展協會，LonMark渴望提供更多的幫助。全球各地的分支機構和員工團隊為用戶提供各種支持。

　　2、技術概述

　　從一開始，LonMark國際的品牌已經在互操作精神上與其他組織的產品產生了區別：像從谷殼中分離的小麥。在這方面，定義新規則和互操作結構允許競爭廠商坐在一個中性的桌子邊，為他們行業的改善而設計。雖然這是一項艱巨的任務，但它提供了一個公平的現場-- 不論公司規模和市場優勢。

　　形成的“LonMark國際工作組”，讓專家把重點放在他們能貢獻最大的垂直市場：樓宇自動化、照明、安防、家居、交通運輸;一直到像遮陽窗簾控制等特定應用。工作組的目標是在交換層描述設備功能接口，實現互操作性– 把算法和處理的定義留給每個制造商。結果：“功能行規”允許模塊化實施，無論哪家制造商，確保能用合乎邏輯、有意義的方式連接的數據點。

　　2.1 它是怎么做的?

　　通過定義“控制網絡字典和百科全書”。例如，LonMark通信的技術組件可以比作一個人的語言，如英語;沒有上下文，一個人把想法傳達給其他人可能很困難：

　　英語：

　　字母/聲音 = A，B，C

　　字 = 狗，貓，帽子

　　字典 = 帽子：汽車發動機的罩

　　句子 = “拿起帽子。”

　　上下文 = “...在發動機內放油”--汽車修理手冊

　　LonMark：

　　比特/字節 = 0xFF，1111 1111，256

　　基本類型 = 字符型，無符號長字節

　　SNVTs / SCPTs = SNVT_temp_p：溫度1/100℃攝氏度

　　NVs / CPs = “nvoTemp”

　　行規 = “...房間的當前溫度”—恒溫器功能

　　2.2 行規

　　單有罩是用于汽車引擎罩的術語，它也可以是壁爐的一架金屬罩，嬰兒的一頂帽子，或一頂男人的禮帽，。沒有共同的、單獨定義的字典，就沒有統一的定義。同樣，像溫度數據，必須定義一個共同的單位和分辨率– 如攝氏度和1/100度，用于商業和住宅供熱系統。

　　2.3 是否足夠?

　　不完全是。在恒溫器中，有幾個溫度數據點。要知道哪個是哪個，句子必須給出上下文，模板必須給予數據點定義的上下文：功能行規--設備互操作界面的小百科全書。到LonMark進行互操作認證，能確?；ゲ僮髟O備的開發使用了LonMark的功能行規。這一直是LonMark國際超過十年的基石。

　　2.4下一步是什么?

　　我們的技術范圍并不止于設備的認證：我們已經采取一個額外的步驟：已開始評估系統集成商。我們相信，這一擴大的方向會給業主和用戶在“開放”控制系統維護和他們投資壽命的方面有更多的信心- - 再次的差異性競爭。我們希望你現在有一個更好一點地理解我們在行業中的角色，你可能感興趣，我們歡迎你瀏覽我們的技術資源部分，體驗我們在哪里和我們要去哪里，我們邀請你來湊湊熱鬧。

　　2.5 為什么要開放?

　　術語“開放系統”對不同的人意味著不同的事情。對某些人，它只意味著你可以分享關閉或?qū)Ｓ凶酉到y(tǒng)之間的信息。然而，這種方法沒有節省成本，通常導致使用更昂貴的專有網關解決方案。業主和系統集成商必須警惕有多個系統在較高層的“對話”，這是系統供應商另外一種簡單的方法：維持他們鎖定他們的組件。這既不是開放，也不是互操作。這是誤導，從長遠來看，會造成價格昂貴。

　　LonWorks解決方案避免使用昂貴的網關。系統到系統的通信和到子組件的接口的標準已經存在。局域操作網絡最強大的方面之一是：任何設備可以與其他設備共享數據，而用戶界面與任何系統控制器相同對待-- 他們既不是主站也不是從站，只是網絡上的設備。

　　聽起來一些熟悉?這與互聯網的工作方式相同。任何計算機都可以向世界任何地方的任何服務器請求信息不受限制，然后信息可以從任何人或任何地方來。來自遵守公司任何標準的計算機可以添加到網絡中而沒有限制。LonWorks用相同的方式操作，并遵循許多與因特網相同的規則，但它的設計更實時，滿足控制網絡的需求。它還簡化了管理，顯著降低了實現控制設備的成本。制造商在實現簡單和復雜的設備時，具有靈活性和自由度，而不必花費數百萬美元來開發。極低成本的芯片形式的解決方案已經出現。對于要求更高、大容量應用，制造商可以通過自己標準的實施，把LonWorks添加到他們的設備。

　　LonWorks市場中有超過4000多種可用產品。LonWorks產品制造商往往通過封閉通道和全球分銷商銷售其產品。任何人都可以購買開放的LonWorks產品-- 無需高價，長期合同。許多其他解決方案不支持開放的分銷模式。

　　這對業主意味著什么?如果你的服務合同到??期或需要備件，從一些供應商買他們的產品你不必支付高昂的價格(除非你與他們的服務部門非競爭投標，重簽昂貴的年度服務合同;被供應商鎖定)。簡單地從任何LonWorks分銷公司買你的產品-- 支付一個有競爭力的價格。

　　許多業主發現，當涉及到添加，移動和改變時，LonWorks技術給他們的工作人員提供了更靈活性和更多的選擇。工作人員往往會成為精通LonWorks的專家，所以在內部他們能夠采取簡單的項目。良好的系統規范始終要求集成商在系統和工具上培訓業主，并提供所需的所有工具和軟件增強基本系統。這并沒減少對合格系統集成商的需求。相反，它鼓勵良好的合作伙伴關系，并基于選擇做出明智的決定。

　　3.應用案例

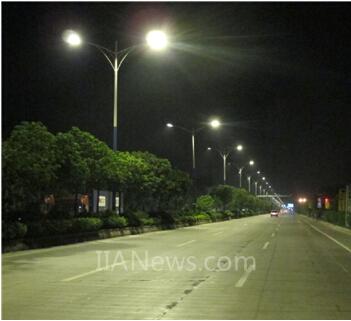

　　3.1中國佛山市通過自動路燈達到了70%的節能要求

　　概述

　　廣東榮文能源科技集團是一家在中國領先的ESCO公司，致力于為世界各地的城市提供智能LED路燈照明解決方案。榮文正在管理超過180,000的智能LED路燈，提供更好的能源節約和較低的維護成本。

　　榮文在佛山市改造了14051個LED路燈，佛山是中國廣東中部的一個地級市。全市的面積為3840平方公里，人口為710萬，其中360萬人居住在市區。

　　挑戰

　　南海區的電力部門交給榮文兩個主要項目：

　　● 為全市節能項目提供最佳解決方案;

　　● 提供LED產品的采購、施工、路燈和小巷燈的安裝調試、人員培訓、節能監測和核查等。

　　基于電力線的路燈網絡與其它設備共享，如交通信號燈、電力標志和危險信號等一起接入iLon智能服務器。

　　該項目需要把高功率的高壓鈉燈替換為較低瓦數的LED燈，使用LonWorks控制和管理系統。提交的系統比現有系統可以節省高達70%的能源消耗。該項目要求超過66%的節能率而只有2%的失敗率，在10年的EMC合同期間，平均照度要高于國家標準。

　　榮文負責路燈、電線桿、電纜、盤柜管理和維護，和榮文、埃施朗和提供的物聯網智能控制系統。

　　項目面臨的最大挑戰包括：

　　● 在安裝開始前調查潛在的電力線干擾;

　　● 優化路燈控制網絡;

　　● 收集以前的功耗數據;

　　● 設計一個高性價比和高能效的LED路燈網絡;

　　● 調查3G覆蓋。

　　解決方案

　　因為有證明了的可靠性和互操作性，榮文在所有的LED路燈項目中使用LonWorks技術，基于ISO / IEC 14908控制網絡標準，包括近20萬個光點。

　　每個街燈都有集成智能控制模塊，能夠接收命令并把數據發送到iLon智能服務器進行路燈管理和維護。榮文使用提供的客戶管理系統(CMS)來管理系統。 CMS支持在10點后調光至80%，午夜后至50%，清晨6時許至30%，再加上節日期間改變時間表的能力。

　　李志雄，榮文的總經理，一直在尋找一種解決方案：可靠、高效、環保?！霸陧椖恐形覀兝^續使用LonWorks控制技術的關鍵原因是它保證了最佳性能，這對EMC項目非常重要，”李先生說?！巴ㄟ^把CMS集成進項目，它能減少電力消耗至少30%，降低維護成本至少40%。當我們結合COB LED、LonWorks技術和CMS技術時，總體節能量至少能夠達到70%?！?/FONT>
