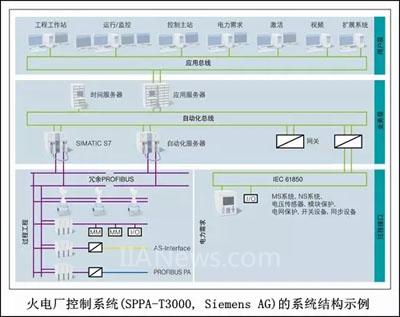

如今的火電廠已經越來越多地采用基于現場總線的自動化系統。這意味著，除了依照IEC 61850標準整合電力需求外，先進的火電廠控制技術還可以通過PROFIBUS DP全面融合過程技術和控制設備。清晰的診斷、穩定的通信以及統一的工程工具便于在過程優化中靈活適配基礎設施組件。
冗余方案在確保電廠控制系統100%的可靠性上起到了非常重要的作用。從控制器的冗余CPU和控制技術中的冗余總線主控(主控冗余)開始，冗余光纖線路(線路冗余)貫穿整個電廠實際生產過程。大量的過程處理組件，如電機管理模塊、執行器、傳感器、分布式控制單元以及分布式I/O模塊都通過PROFIBUS DP直連到自動化層。
技術背景

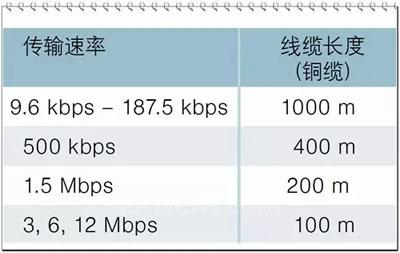

對于PROFIBUS DP接口，如果使用銅纜，傳輸速度取決于線纜的最大長度。
如在過程控制中需使用較長的 PROFIBUS DP線路，可使用合適的中繼器延長通信距離。還有一種擴展通信距離的方法是使用介質轉換器將線纜傳輸轉化為光纖傳輸。使用光電轉換器可在長距離傳輸中確保最高的數據傳輸速率和最大的抗干擾性。
解決方案

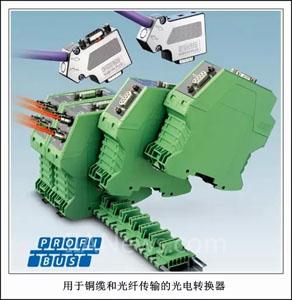

菲尼克斯電氣提供一系列介質轉換器，可實現各種銅纜或光纖網絡拓?fù)浣Y(jié)構。通過這一系列的介質轉換器，可輕松實現線形、星形、樹形以及冗余光纖環網等典型的網絡結構。通過內置的柱狀圖可隨時了解光纖通道的傳輸質量。一旦達到臨界值，該設備可在系統故障發生之前通過開關觸點發出預警。

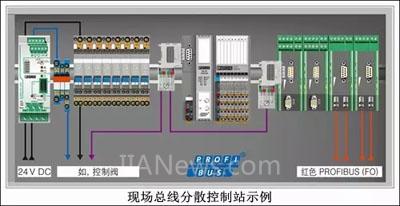

為實現輔助電源的冗余供電，我們提供現場總線分散控制站。這些站點可用于安裝采用光纖接口的冗余PROFIBUS總線設備，還可連接分站點至安裝在過程控制現場的執行器。QUINT ORING冗余模塊負責監控現場總線分散控制站的冗余供電。過程設備也可直接通過現場總線分散控制站的設備斷路器供電。所需的電位分配通過直插式連接方式的模塊化接線端子實現，導線連接無需工具。如有需要，可使用即插即用的連接器連接現場總線分散控制站。這樣，不僅可以節省安裝成本，還可以大大增強故障發生時的安全性。
產品優勢
● 主控制層采用冗余連接，增強可靠性
● 可監控光纖路徑的傳輸質量
● 銅纜和光纜連接器
● 可獨立適配和立即組裝的控制柜解決方案
-旦發生如下故障，通過PROFIBUS發出報警信息：
- 可用冗余電壓不足
- 設備斷路器跳閘
- 光纖路徑的系統裕度不足
（轉載）
