TROX 空氣處理機組讓它們能夠應對各種應用的挑戰。靈活性、開放性、魯棒性以及易于使用和安裝,是集成式測量和控制(MC)解決方案中實施的 Beckhoff 嵌入式控制器和TwinCAT 控制平臺的其中幾個優點。

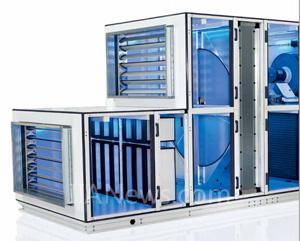

自從公司于 1951 年成立以來,位于德國 Neukirchen-Vluyn 的 TROX 公司開發和生產用于空調應用的組件、設備和系統,以及煙霧火警解決方案。公司在機場、酒店、醫院、商場、寫字樓、體育設施等應用領域擁有廣泛的專業知識,這一點在其 2012 年推出的 X-Cube 空氣處理機組中尤其明顯。中央 X-Cube 空氣處理機組可以自由配置,并可選擇配備集成式測量和控制(MC)的解決方案。由于它們?cè)谠O(shè)計上具有很高的靈活性,因此該空氣處理機組的通風量已經可以達到 150,000立方米。此外,集成式 MC 功能近年來不斷擴展,它們現在能夠適用于公司的體積流量控制器和防火風閥等產品。
X-Cube 有多種型號可以提供:基本型號可用于樓宇建筑;衛生型號可用于醫院;實驗室型號滿足德國 AHU -01 指標;以及防風雨型號可用于室外安裝。模塊化設計以及現場總線技術最大程度地減少布線工作確保安裝和維護成本低。X-Cube 可以配置為送風機組、吸風機組或者兩者組合,可以并排安裝,或者堆疊安裝。
開放式控制技術用于靈活、功能強大的 MC 系統
MC 解決方案廣泛的功能需求對控制硬件的處理性能以及系統對各個操作條件的適應性提出了很高的要求。據 TROX 稱,Beckhoff 基于 PC 的控制技術是一個非常適合的解決方案。
靈活性是 Trox 在 X-Cube 系統初步設計階段的主要目標之一。每臺設備都可以定制,以滿足在其結構和可選集成的 MC 技術方面的特點應用要求,由于客戶要求瞬息萬變,控制技術在輸入、輸出及軟件方面也必須具有很好的適應性。實現這些目標的唯一途徑是實施一個可自由配置并且可編程的系統,例如,基于 PC 的控制系統。這種方法還提供了將 MC 系統集成到幾乎所有的樓宇管理應用程序中所需的開放性。
擁有一個現代化通訊和布線方案,在總線基礎上連接執行器和傳感器是另一個重要目標。與傳統的系統相比,基于總線的系統可以傳輸更多數據,且布線工作量顯著減少。因此,每套 X-Cube 都配備有 TROX 控制器,具有一個專門開發的布線和連接器系統,顯著簡化了安裝工作。
嵌入式控制器奠定了集成式控制解決方案的基礎

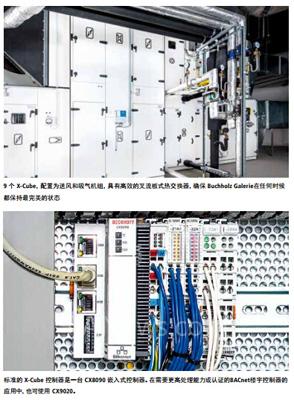

X-Cube 的應用范圍廣泛:從簡單的送風和回收機組到由防火風閥、流量控制器及其他 TROX 產品組成的復雜系統。有了 Beckhoff 的模塊化控制系統后,Trox 現在可以針對要求提供最合適的解決方案,無論簡單或復雜。其核心是 CX 系列嵌入式控制器 — 通常是集成有交換機以太網端口的 CX8090。如果客戶需要認證的 BACnet 樓宇控制器或更多的計算能力,還可以使用一臺 CX9020。在軟件方面,系統采用了 TwinCAT XML 數據服務器、BACnet/IP,Modbus TCP 服務器、PLC Modbus RTU 和 SMS/SMTP 服務器軟件庫。
即使是復雜的系統,也很少需要超過 20 個以上的物理 I/O,如 KL340x 或 KL440x 模擬量 I/O,KL1809 或 KL2808 高密度總線端子模塊,或 EL6201 AS Interface 主站端子模塊。基于現場總線的控制系統可以處理大量數據點 — 由防火風閥、流量控制器和其他類似設備構成的系統可能有 1000 多個數據點。
緊湊、模塊化控制系統處理所有的基本功能,如與執行器和傳感器以及與各種模塊(例如加濕器)的總線通訊。它提供診斷功能,持續監控組件和發生故障時的響應。除了這些內部任務之外,嵌入式控制器為設備設置和狀態檢查提供了一個基于 Web 的用戶界面??刂破鞯牡谌齻€(gè)任務是與 BMS 通訊。
TROX 控制解決方案設計時最重要的要求是能夠讓系統的處理能力和 I/O 數量能夠輕松滿足客戶的具體需求。對于要求更高的系統,TROX 可以很簡單地采用功能更強大的控制器,而無需修改標準軟件。嵌入式控制器的一個重要特點是它們能夠在一張標準 SD 卡上存儲軟件和設置。它不僅簡化了控制器必須進行更換的工作,而且還提供了易于操作的機組設置和診斷數據備份的平臺。
