　　每一年的 “六?一”，都能無限激起大家心中粉色童年的回憶，那么今年你又想怎樣慶?！皣H六?一兒童節”呢?這個兒童節，跟游樂場更配哦!不如就來場刺激的游樂園之行吧，感受一下新科技背景下的風馳電掣、失重尖叫。今天小編還想告訴大家一個秘密，那就是，在大家玩兒的那些游樂設施里，還有許多Lenze倫茨的應用在里頭哦!

　　1 前言

　　在各類主題公園或旅游景點中，讓人身臨其境地體驗游樂設施已成為許多游客們的追捧，通過真實場景或3D電影等與智能小車或平臺的運動配合，虛實互動，讓游客穿梭在遠古探險、災難逃生等驚險刺激場景或置身于親子娛樂、科普教育等歡樂氛圍，產生真實震撼的感官效果。

　　在體驗這些驚險震撼卻不失歡樂的項目的同時，您可曾知道這背后還有Lenze倫茨的應用?是的!除了扣人心弦的故事情節、精彩絕倫的特效畫面外，也離不開設備平臺細膩的動作配合與特效的無縫結合，這也是一套完整的自動化系統，甚至是相當先進的自動化系統。其中硬件設備的精確性、穩定性、可靠性是保證游客體驗效果的基本條件，同時實現不同等級的安全規范也是游樂設施的重中之重。Lenze倫茨作為業界最具創新性的企業之一，以驅動和自動化為核心競爭力，為游樂設施提供安全、高效、穩定可靠的自動化系統，針對為不同的應用要求提供靈活多變、量身定制的解決方案。

　　以下就電氣及控制方面介紹Lenze倫茨在游樂設施行業中的典型應用。

　　2 行走應用

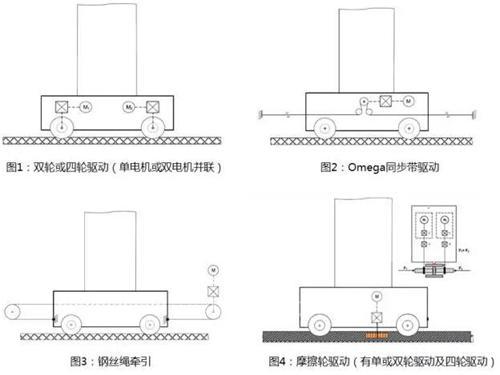

　　在您體驗游樂項目時，感覺身體在移動，這可能就是行走應用。行走應用為游樂平臺典型的應用，根據平臺不同的要求和負荷情況等，有不同的機械傳動形式，如輪式、Ω驅動、摩擦輪、鋼絲繩牽引等。

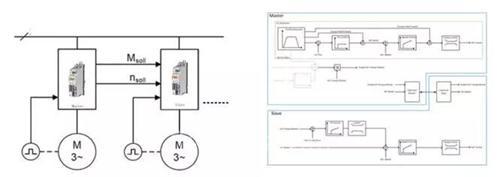

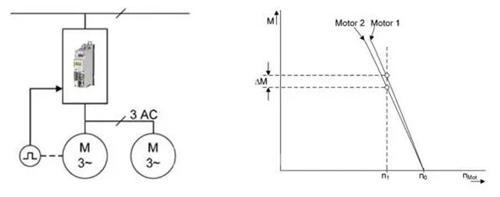

　　不同的行走傳動方式，根據控制要求的不同都有其量身定制的控制方案，用于實現位置、速度、轉矩或其組合控制。在多軸同步驅動中，可驅動器一拖多電機伺服控制，多軸同步控制，此外，Lenze倫茨智能驅動的控制算法可實現無論在彎道、坡道等復雜路況下的各軸負載均衡。

　　在有一定要求的應用場合，除行走電機伺服控制外，還需接入外部位置傳感器的實現全閉環控制，保證控制精度，通常外部位置傳感器為激光測距、條碼讀取或拉繩編碼器等。Lenze倫茨方案可按以下兩種方式實現，外部位置傳感器接入控制器和接入驅動器。

　　接入控制器：Lenze倫茨控制器作為伺服位置環，驅動器實現速度環，形成全閉環控制。

　　接入驅動器：Lenze倫茨驅動器可獨立實現全閉環控制，驅動器接口可同時接入多路不同規格編碼器。

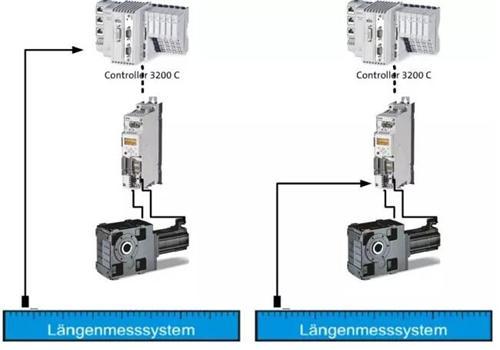

　　圖7：外部編碼器接入控制器和接入驅動器

　　3 多關節運動應用

　　串聯關節運動應用是當前游樂設施應用中的一個重要方向，可模擬出飛行、失重、俯沖等體驗效果，類似工業機器人的應用，但相比工業機器人應用，其設計的安全規范、運動路徑的實時配合及與外圍輔助設施聯動等有較大的不同，關節數量也因不同應用由一軸至多軸不等。

　　圖8：多關節平臺示意圖

　　Lenze倫茨提供多種配置解決方案，根據功率和運動軸數的不同，驅動器可靈活選擇單軸驅動模塊或多軸驅動模塊，三相交流供電或直流母線供電，是否帶能量反饋單元等。根據運動精度和響應特性等不同，配置三相普通電機、120Hz高效電機、交流異步伺服電機、交流同步伺服電機等，可搭配Lenze倫茨全系列GNG和g500減速機產品。

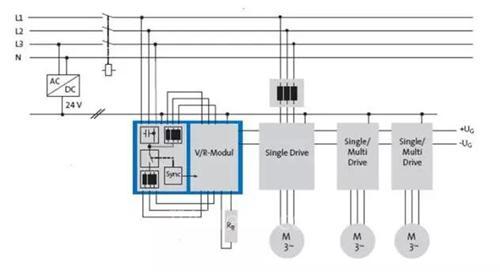

　　圖9：多種供電配置示意圖

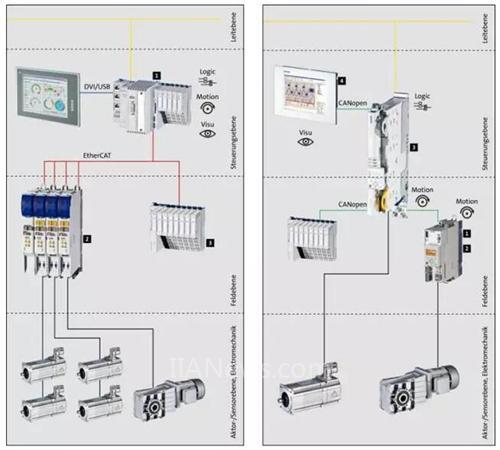

　　針對項目不同的功能需求，可選擇基于控制器或基于驅動器的控制方式或混合搭配控制。在獨立的功能區域，基于驅動器的控制方式可獨立完成模塊功能，不受上位機影響，在故障或緊急情況下保障設備運行到安全狀態;基于控制器的控制方式，可統籌全面集中控制，便于多軸協調運動等。
