能源及能源管理的重要意義
能源是人類社會得以發展的基石,尋找提高能源利用效率的解決之道,已經成為全社會的共同責任。工業是能源消耗的主要領域,工業能源消耗量一直占全社會能源消耗總量的70%以上。因此,工業節能減排已成為政府的工作重點。我國在“十二五”規劃中明確提出,到2015年單位工業增加值(規模以上)能耗比2010年下降21%左右。國際標準化組織也于2011年發布了ISO 50001能源管理體系國際標準。該標準將幫助各種規模的企業了解各個工作流程的基準能源使用量。
現代能效管理體系
要實現節能,企業首先要掌握自身能源消耗的狀況,因此對能耗設備的監控、能耗數據的采集,便成了能源管理的第一步。其次,針對能耗數據,做出準確的分析和診斷,并依此提出優化方案,是節能的核心環節。再次,有效的按計劃實施并取得預期收益,是能效管理的最終目標。最后,根據取得的收益,不斷提升優化節能方案,使得企業能耗不斷降低,是能效管理不可或缺的重要保障。
遵循以上邏輯,衍生出能效管理系統的概念。通常來說,能效管理系統一般由三個層次組成:數據采集、傳輸控制、能效分析。
數據采集層
通過各種儀表分項采集企業內耗能設施數據。
傳輸控制層
通過通信網絡將采集到的數據轉發給能效分析層。
能效分析層
通常由專業分析軟件實現,具備實時監測、顯示、分析、診斷企業能耗。

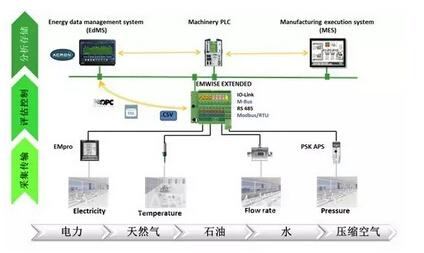

下圖展示了菲尼克斯電氣能效管理系統的架構。
菲尼克斯電氣能效管理系統

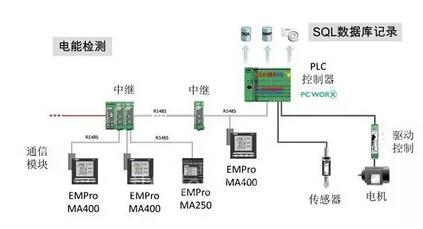

菲尼克斯電氣的能源采集設備和管理系統可以幫助客戶實現經濟、高效的綠色自動化生產。該系統采用模塊化控制器、EMpro電能表數字傳感等產品,結合ACRON數據分析平臺軟件,能夠?qū)崟r、全面、準確地采集水電、油氣等各種能耗數據并動態分析能耗狀況。下圖展示了菲尼克斯電氣能效管理系統的硬件架構。
應用菲尼克斯電氣各類專業的電能和功率測量設備產品,可以將現場信號采集并記錄。這些數據通過多種協議(IO-Link/M-Bus/RS-485/Modbus)傳輸至配備了EMWISE EXTENDED應用程序的控制器中。通過該控制器將本站現場數據經菲尼克斯電氣工業交換機或工業無線數據通信模塊等傳輸至高性能PLC總站,并最終輸入到能效管理系統軟件ACRON中。
該系統的核心是配備了EMWISE EXTENDED應用程序的Inline 100系列模塊化小型控制器。該系列控制器直接集成在Inline I/O系統中,其集成型以太網接口確保了使用PC WORX自動化軟件進行符合IEC 61131的參數化和編程。配置的EMWISE EXTENDED應用程序可通過集成WEB界面完成組態和調試,并通過OPC、Modbus/TCP和CSV文件將數據轉發到管理系統。
ACRON是用于采集、存檔和評估直接運行數據或計算得出運行數據的綜合性軟件解決方案,可基于數據創建表格、報告、圖形和統計數據。
菲尼克斯電氣能效管理系統將為用能單位實施定額控制、制定節能措施、核定節能收益提供科學有效的管控手段;企業以此制定優化節能方案以對耗能設備進行智能控制,最終降低單位產品能源消耗,提高經濟效益。
菲尼克斯電氣永遠是您實現綠色智能制造的合作伙伴!
