引言：Aerotech公司推出的HexGen?代表了六自由度定位性能的重大進展，該六軸定位系統是當前市場上唯一能保證定位精度低于5μm的產品。
六自由度定位，線性行程達60 mm，角度行程達30°，有效負載高達45 kg
可確保精確定位的超精密設計
在XYZ中的最小增量運動為20nm，在θxθyθz中的為0.02μrad
擁有可視化工作和刀具坐標系統的強大的控制軟件

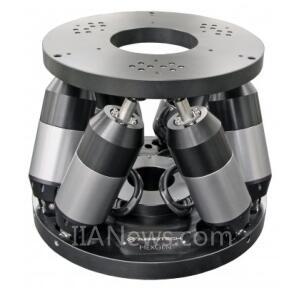

Aerotech(艾羅德克)公司推出的HexGen?代表了六自由度定位性能的重大進展。HexGen系列產品的最新成員是HEX300-230HL，適用于從傳感器測試到同步采樣的中型負載及超精密應用。Aerotech的HexGen六軸定位系統是當前市場上唯一能保證定位精度低于5μm的產品。
高級結構設計
HEX300-230HL通過精密預裝軸承、滾珠絲杠和驅動組件組成的六個高精度支柱來驅動。與直流電刷伺服電機驅動的六軸定位系統不同的是，HEX300-230HL通過Aerotech公司的無刷無槽交流伺服電機來驅動，能最大限度地提高性能和壽命。與采用皮帶、齒輪箱或適配聯軸器設計的同類產品相比，它將無刷交流伺服電機直接連接到滾珠絲杠上，能增強驅動剛度，提高定位精度并帶來更佳的最小增量運動(XYZ中為20nm，θxθyθz中為0.2μrad)。其特殊設計的支撐樞軸接頭擁有低摩擦和高剛度，增強了六軸定位系統的整體性能。HEX300-230HL優異的結構設計為用戶提供了高達45kg的大容量負載能力。
設計靈活
HEX300-230HL的平臺和基座可根據用戶特定的特性或安裝模式進行修改。它在平臺中的通孔直徑為100mm，基座中的通孔直徑為60mm，允許工件從底部置入?；惭b孔還能直接適配英制和公制光學臺。
真空選項
Aerotech的六軸定位系統可在制備真空條件下用于要求嚴苛的應用，如同步采樣或光學操控，半導體制造和檢查，或衛星傳感器測試。
強大的控制和軟件
用于驅動HEX300-230HL的是Aerotech屢獲殊榮的A3200
運動控制軟件?；诙嗄陙?lái)在高難度運動中的應用經驗，A3200控制器可在任意用戶定義的坐標系中對六軸定位系統進行簡單的編程和控制。
Aerotech的HexSim?軟件便于用戶輕松地查看及模擬可用工作區。由于集成在HexSim?和A3200運動控制器之間，它能在任意用戶定義的坐標系中實時查看運動。直觀的圖形界面可選擇活動坐標系，便于查看樞軸點編程和運動。
