客戶需求及情況
1、產品為3.80mm~3.85mm長的pin形端子大端和小端的外徑分別為1.08mm和0.78mm
2、振動盤上料將產品直接放入玻璃轉盤的槽中，再使用平行背光源進行打光投影拍照，測量產品長度(公差0~+0.05mm)和產品斜面有無
3、檢測CT需大于10Pcs/s
客戶具有一名電氣工程師，但未從事過視覺檢測行業或相關的事情，希望研華為其提供完成的檢測方案，并且通過這次項目能具備一定的視覺應用開發能力!
技術描述
由于來料不均勻，因此PLC算法中無法為產品數據分配相應的資源，因此系統缺少彈性，而使用高級語言編程則無此煩惱 ，并且客戶要求的檢測速度很高，精度也要求很高，因此方案的關鍵技術點為：
1. 拍照及吹料位置的準確性和連續性能不能滿足?
答：通過比較列表的方法能夠獲得非常精確的拍照、吹料的位置
2. 拍照檢測的精度和重復精度能不能滿足客戶要求?
答：使Inspector Express1能實現項目的快速開發，并且使用卡尺工具，能獲得精確至亞像素的尺寸值!
3. 方案的整體技術優勢：客戶自身缺乏視覺開發能力，而客戶所了解到的在市場上大多供應商無法提供完整產品檢測解決方案，而客戶也希望我們能提供total solution來實現，這樣售后的問題可以不用擔心。并且能提供整體解決方案的供應商的性價比卻遠不如MVP解決方案，而且研華的品牌效應也得到很大的彰顯。并且高性價比、高效能的total solution能有效解決客戶的問題，并且客戶不用擔心過多的成本，并且研華的產品的質量和售后是非常有保障的!
系統描述

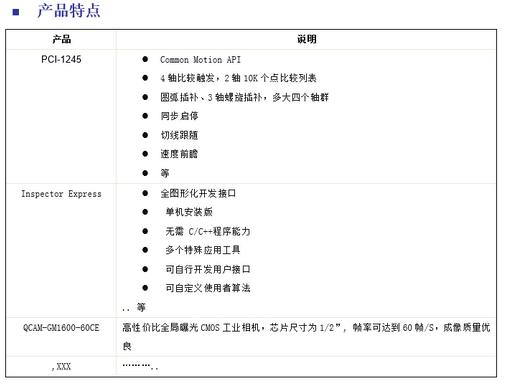

● 客戶使用的研華MVP-total solution為使用研華200W工業相機QCAM-GM1600-60CE+研華Inspector Express+運動控制卡PCI-1245的研華MVP-total solution方案，能快速完成客戶整個系統的設計，并且包含了完整的運動控制和視覺檢測兩塊的系統主要的功能。
● 上料模塊：客戶使用振動盤上料，來料速度不好控制，很快上料到玻璃轉盤后，感應器即感應到，并且發出相機拍照延時等待信號
● 檢測模塊：當產品達到感應器后，感應器發出相機延時拍照信號后，等待產品達到拍照位置即完成一次拍照，然后在拍照回調函數中使用API調取產品的檢測數據，并進行分析處理得到產品的尺寸信息和OK/NG信息
● 根據檢測信息對產品分別在不同的位置進行吹料，將OK和NG產品分別吹入不同的料槽中
● 轉動模塊，當產品需要檢測時可以設置伺服參數，然后電機開始即可開始檢測，伺服按照穩定的速度進行旋轉
● IO模塊：將PCI-1245的IO點都設置為通用IO點，用來驅動電磁閥和三色燈DO點，及繼電器等IO元件

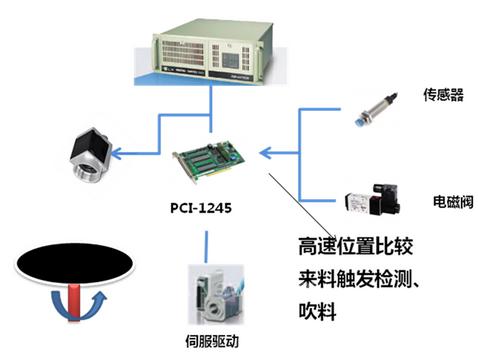

應用架構圖
使用1顆相機即可同時完成產品的長度和角度尺寸的測量，然后使 用PCI-1245的通用IO點驅動電磁閥度產品進行分揀和篩選!
總結
結合本次total solution，我談?wù)剬ρ腥A優勢的想法：
1、首先最明顯的優勢： 為客戶提供完整的產品解決方案?？蛻糇陨砣狈σ曈X開發能力，而客戶所了解到的在市場上大多供應商無法提供完整產品檢測解決方案，而客戶也希望我們能提供total solution來實現，這樣售后的問題可以不用擔心。并且能提供整體解決方案的供應商的性價比卻遠不如MVP解決方案，而且研華的品牌效應也得到很大的彰顯。
2、我們的產品相對具有較大優勢： 高性價比、高效能的total solution能有效解決客戶的問題，并且客戶不用擔心過多的成本，并且研華的產品的質量和售后是非常有保障的!
3、我們的產品的在軟件開發時具有巨大優勢： 使用component 2.0進行編程快速，方便，美觀，只需要6分鐘即可搭建起初步的運動控制的架構。而我們的Inspector Express也是只需要在EXPRESS中設置好視覺算法，即可完成視覺模塊的設計，在高級語言中直接調取相機數據，基本不需要C/C++開發能力，并且多解決方案能任意進行切換，能滿足多個產品的檢測需求!
4、最后一點，也是最重要的一點，研華的品牌優勢，在工控行業已經產生深遠的影響，品牌效應的結果就是研華的產品質量普遍受到客戶的認可和滿意，研華強大的技術支持和售后服務也得到客戶的信賴!從這幾個方面，體現了研華在工控領域具有巨大的優勢，MVP-total solution的潛力是非常巨大的! “客戶成功，同仁成就”是研華的企業文化之一，而這也是我們的制勝不二法則，一切為了客戶的利益著想，為客戶提供更加方便，更加快捷、更高品質和更具性價比的解決方案，才能贏得客戶的信任，才能在項目中屢“戰”屢勝!
（轉載）
