安全改造
一直以來，PILZ主要都是以安全自動化元器件的提供者而被用戶熟知。但與此同時，PILZ多年來同樣秉承著自動化安全整體解決方案供應商的專業精神，能夠從設備的評估、設計、驗證、改造等多方面為客戶提供專業的安全服務。
近期，PILZ就成功為國內一家知名柴油發動機制造商的舊生產線實施了一次安全升級改造。
安全隱患
這條自動生產線采用德國B+W, HELLER, ALFING等知名公司的設備。但是設備均在上世紀八十年代生產制造，九十年代初期從北美整線引進至中國，設備老舊，系統復雜，已經在國內使用二十多年。
更為危險的是，一些設備原有機械圍欄缺失或失效，導致卷入、切割等危險的暴露;同時電控系統內的原有安全功能也存在被短接，旁路甚至被拆除的問題，整體ISO 13849-1 PL級別也不滿足標準要求。
這些隱患均導致客戶現場安全監管難度很大，客戶急需對該生產線進行安全升級改造。
流程監管
基于值得信賴的專業化服務，客戶從技術方案，商務細節等多角度的層層篩選，PILZ最終榮幸地承接了該項改造任務。
合同簽訂后，皮爾磁公司即嚴格遵循IEC 61508工程流程監管標準，開始了項目的設計，確認及項目實施，驗證過程。
PILZ的工程服務業務以解決客戶的實際問題為導向，設備現場所有評估結論及設計方案，施工細節均與客戶的相關部門反復討論，并形成最終的可執行文檔，確保改造能實現各方的預期。
在施工周期上，皮爾磁的項目團隊也提前制定了詳細的項目施工計劃，最大限度減少對正常生產計劃的影響。
改造細節
經過前期嚴格的現場安全評估，并與客戶共同研究分析后，皮爾磁的項目團隊確定了以下幾項重點改造升級的內容：
1.現場機械圍欄高度不足，孔徑過大，或防護不完善的區域，依據ISO 13857進行增加或修改。
2.增加可鎖定安全開關，客戶現場原為普通機械式開關或壓桿開關，并不具備鎖定功能，可能會被操作員或者維修工無意識地打開，導致設備停機，影響生產效率。
3.客戶原有急停按鈕存在布局不合理，且內部控制回路為單通道的情況，根據前期風險評估的要求，設備安全控制回路需要達到PLd級，因此所有急停控制回路需要更改為雙通道結構。
4.由于年代久遠，檢修極為困難，此次改造將安全控制部分升級為可編程安全控制器，允許安全監控狀態通過PROFIBUS總線傳遞給主控PLC，并在觸摸屏上實時顯示。
核心控制
在與客戶一起確定安全控制系統過程中，客戶對于PNOZmulti系列極為信任與鐘愛，認為產品性價比高，經久耐用，故障率低，指定采用該系列產品。

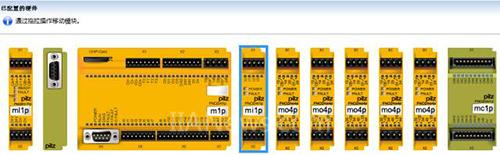

此次改造用到的安全控制模塊為PILZ可編程安全繼電器PNOZmulti，用于替換原有控制安全門，急停和拉繩開關的普通單體繼電器。
通過可編程的方式實現安全邏輯功能，能有效降低現場接線工作量和故障率，縮短工程調試時間，并可以實現兩套基礎單元的級聯，該系統最高安全等級可達到PLe級，輸入輸出點數也可根據現場需求配置。
工程收益
改造完成后，客戶現場所有被識別的危險點都實施了對應的風險減少措施。
聯鎖防護以及機械圍欄，幫助操作者或維修工在正?？拷O(shè)備觀察作業情況時遠離危險點;在人員被授權后進入危險區時，相關設備均會安全停止;在管理手段上亦可實現上鎖掛牌(LOTO)功能。
設備的電柜內元器件也進行了有效精簡，由可編程安全控制器替換原有的單體繼電器，電柜內的IP2X防護，接地線等都按照國際電工標準IEC 60204-1進行了完善?？蛻舻墓收吓挪椋瑱z修變得更為方便。
此次改造后，客戶設備的安全級別提升為ISO 13849-1 PLd級，設備故障率明顯降低，同時現場的操作者安全“虛驚事件”也顯著減少，生產安全措施更易于執行。PILZ的改造贏得了客戶EHS、維護及生產部門的一致好評。
（轉載）
