本文是以三路分三路為例，總配電箱到分配電箱的接線方法說明。

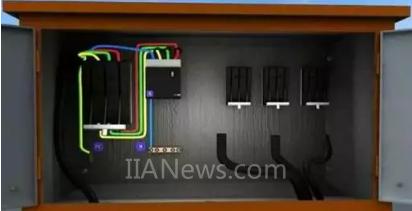

1、從總配電箱的分配電開關分別引出黃、綠、紅(A、B、C)三相線，淡藍色工作零線從工作零接線端引出，黃綠雙色PE保護零線從PE端子引出。

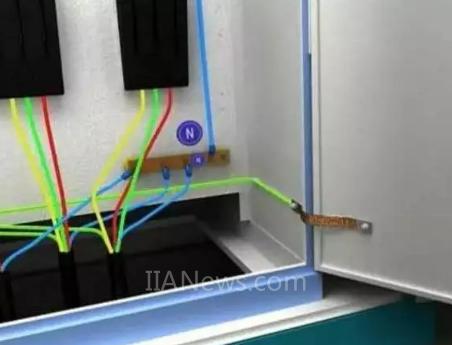

總配電箱門與箱體間必須采用編織軟銅線可靠連接作保護接零。
五線之間架設的安全距離。

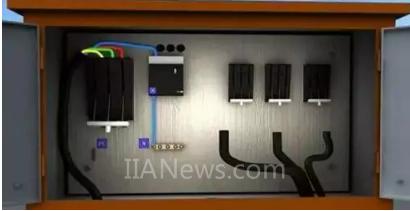

2、線路的黃、綠、紅三相線接入到二級分配電箱的總隔離開關上，淡藍色的N線接入到漏電保護器的N端上，通過漏保后接到工作零線端子板。
3、黃綠雙色的PE線接入到保護零端子板PE板上。

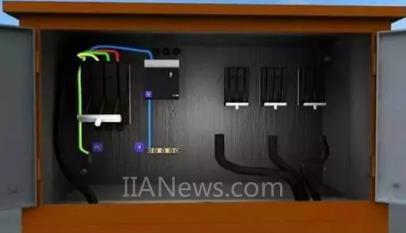

4、從二級分配電箱的總隔離開關引出三相線到漏電保護器。

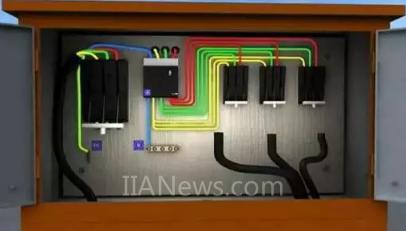

5、從漏電保護器接線端引出相線到分路隔離開關。
PE線不能進入漏電保護器，因為線路末端漏電保護器動作會使前級漏電保護器跳閘造成大范圍停電。

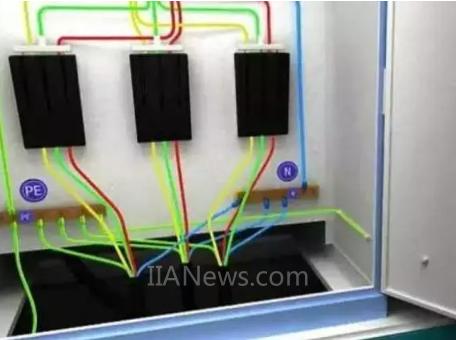

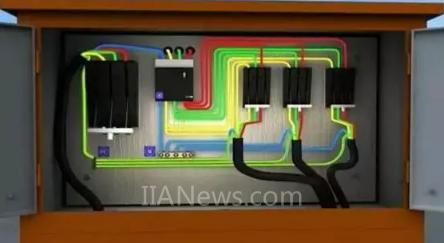

6、黃、綠、紅三相線分別從分配電箱的分路隔離開關引出，從N板接線端子引出淡藍色的工作零線，從PE板接線端子引出黃綠雙色保護零線。

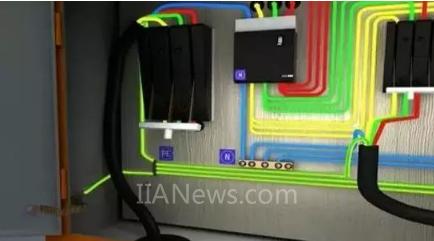

分配電箱門與箱體間必須采用編織軟銅線可靠連接作保護接零。
