系統介紹
四川成都某集團有限責任公司始建于1956年，是一個以生產化肥和化工原料為主的綜合性特大型化工企業，全國18個大型化工基地之一。該集團某公司需要對天然氣的氣體流量計量系統進行遠程集中監控。該系統采用研ADAM-4000遠程數據采集模塊配合上位工控機來實現。系統需求該監測系統所采集的信號有氣體的壓力、差壓、溫度信號(熱電阻)、液位等，共計有40個模擬量信號，20個溫度信號。具體要求如下：
數據能夠?qū)崟r采集、處理，并顯示給用戶;
數據能夠安全存儲，系統長時間穩定工作，抗干擾能力強;
系統維護方便，可擴展性能強，便于實現將來的控制功能;
軟件開發周期短，運行穩定，安全可靠，效率高; 布線方便，節約成本。
項目實施該監控系統的硬件配置如下：
上位監控主機采用研華IPC-610工業計算機，這種計算機是專門為工業現場設計的，具有較強的抗干擾抗震動能力，并且插卡式的主板設計，特別適用于現場安裝和后期的維護。采用用組態王上位組態軟件編制控制程序。
現場的數據采集設備選擇研華公司的ADAM-4000分布式遠程數據采集模塊，ADAM-4000系列模塊具有抗惡劣環境、可靠性高等優點，特別適用于控制點分散、與主機距離較遠的數據采集與控制場合。此外，ADAM-4000模塊的配置、安裝具有非常高的靈活性，模塊間采用RS-485通訊網絡連接，可連接數量可以達到255個，模塊間的通信距離最大可以達到1200米，通訊線路采用廉價的雙絞線即可;而且ADAM-4000系列模塊體積小巧，提供多種安裝方式，可以螺釘、導軌安裝，也可以層疊安裝;模塊的供電采用10-30VDC的寬范圍供電，即使長距離供電帶來的電壓變化也可克服，可以統一由總24V電源供電，不需要安裝現場提供電源。
因IPC-610僅支持RS-232串口，故需要RS485/422轉RS232通信轉換模塊，通信模塊采用ADAM-4520，該模塊具有隔離保護功能，提高了上位機的安全型。

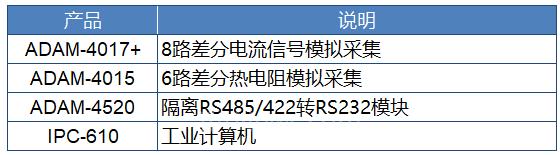

產品清單
系統架構圖
系統描述
該系統使用ADAM-4017+采集現場模擬信號，ADAM-4015采集現場溫度信號，然后通過RS-485總線匯集接入ADAM-4520，通過ADAM-4520把RS-485信號轉換為RS-232接入上位工控機IPC-610從而實現集中監控。結論整套系統結構簡單，性能可靠，成本低，大大提高了生產質量及生產效率，目前該系統一直運行良好，得到用戶的好評。該套系統在川化集團天然氣監測系統上的成功應用表明研華工業自動化產品在化工及其它具有同樣惡劣工況的自動化領域中具有重要的推廣價值。
（轉載）
