隨著科學技術的發展，對金屬與非金屬硬脆性材料的市場需求日益增加,對其表面質量提出更嚴格要求。如何高效地獲得超平滑無損傷表面的材料已經成為研究熱點，雙面研磨/拋光機正是進行脆性材料超精密表面加工的主要設備。目前國內對其結構研究分析以及拋光機理研究落后于發達國家,而博眾研發的雙面銅盤機和雙面研磨機正好彌補了國內研磨機技術落后的劣勢。
目前，平面研磨機分別以單面研磨和雙面研磨兩種方式存在，而雙面研磨主要是指在以往傳統研磨機的基礎上，通過改變研磨來加以提高研磨精度和加工效率的一種研磨方式。博眾研發的雙面研磨機種類和型號豐富多樣，可適用于各類不同材質、不同尺寸的工件高精密表面研磨拋光加工處理。

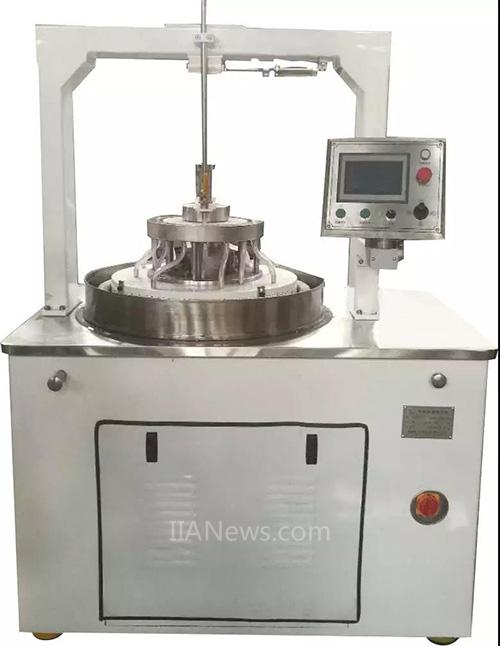

雙面研磨機系列
設備介紹
雙面研磨由研磨盤，游輪，電機，太陽輪，修面機等組成，主要用于金屬與非金屬硬脆性材料制作的薄片零件進行雙面研磨、拋光。金屬包括：閥板、閥片、摩擦片、鋼性密封圈、氣缸活塞環、等;非金屬包括：硅、鍺、石英晶體、玻璃、陶瓷、光學玻璃、藍寶石、砷化碳、鈮酸鋰等。
設備系列

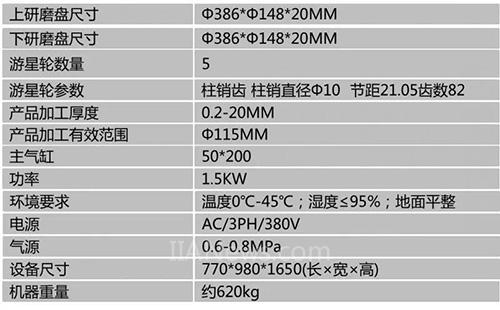

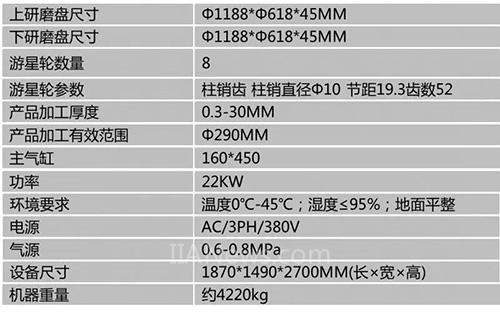

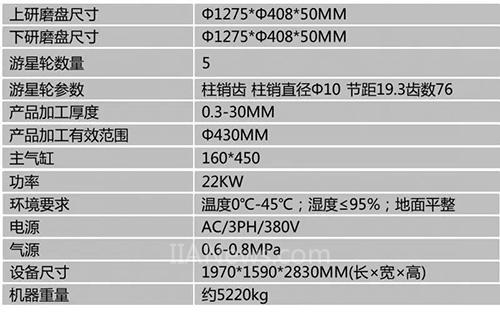

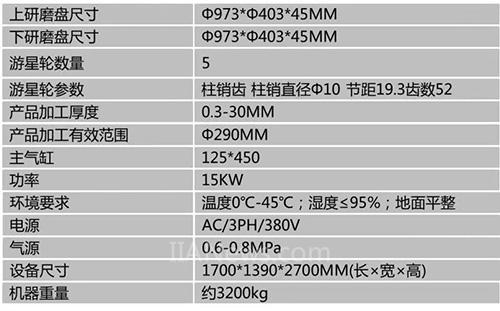

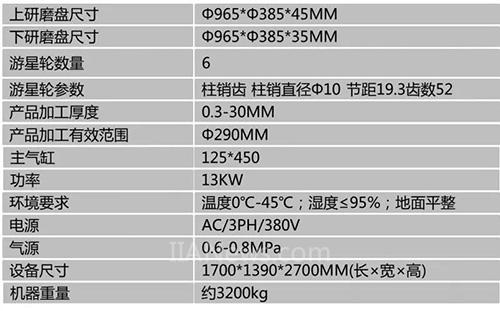

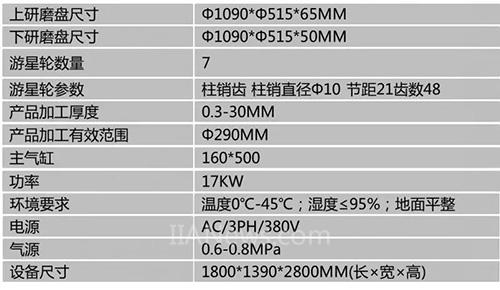

1.雙面研磨機-6S
2.雙面研磨機-9B(二電機)
3.雙面研磨機-9B(四電機)
4.雙面研磨機-13B-6(二電機)
5.雙面研磨機-13B-6(三電機)
6.雙面研磨機-15B-6(三電機)
7.雙面研磨機-15B-7(三電機)
8.雙面研磨機-16B-5
9.雙面研磨機-16B-8
10.雙面研磨機-18B-5
11.雙面研磨機-18B-9
設備亮點
~ 機架采用龍門架結構，承壓能力強，能有效滿足設備在高負載下持續高速穩定運轉。
~ 上、下盤及太陽輪采用電機單獨驅動形式，控制部分采用變頻電機+變頻調速器，確保設備在加、減速、停止及換向的穩定性。
~ 傳動方式采用斜齒輪機構，有效預防產品易碎情形。
~ 保證設備下磨盤在運轉過程中的精度與鋼性，主軸采用高精度交叉滾子軸承，可承受軸向力與徑向力，同時克服傾覆力矩。
~ 上盤在下降過程中設置了快降及緩降兩程模式，氣缸行程可調，在行程范圍內及產品可接受范內，可調節行程達到最佳態。
~ 采用精密比例閥調整生產設備的壓力，可按不同的產品加工工藝來設定工作壓力。
~ 游星輪傳動采用柱銷結構，傳動平穩無沖擊，有效提高游星輪的使用次數;柱銷齒采用銷套結構，銷套用不銹鋼材料經熱處理加硬，防銹耐磨，柱銷齒磨損后只需更換銷套，方便簡單，成本低 。

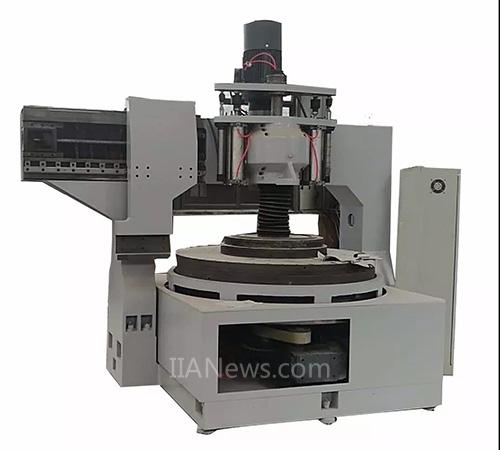

雙面銅盤機
設備介紹
雙面銅盤機主要用于硅片、砷化鎵片、陶瓷片、石英晶體及其它半導體材料的雙面高精度研磨、拋光，也適用于其它金屬、非金屬、光學玻璃、藍寶石等硬、脆、薄材料的雙面高精度研磨或拋光。
設備亮點
~ 上下盤采用通水冷卻系統，加工時可控制在一定范圍內，同時保證工作效率及產品質量。
~ 機架采用龍門式經構，鋼性好，能滿足在高負載下高速穩定運行。
~ 太陽輪運動部分由四個變頻電機+變頻調速器單獨控制;運行速度可任意調節，實現加、減速、停止及換向平穩的運行，防止薄脆產品易碎。
~ 設備自帶圓盤修復系統，通過伺服驅動修復系統在設備上自動對上下盤進行修復，從而保證整機精度。
~ 上盤在上、下運動時采用低摩擦氣缸+SCBS自動補償平衡系統，通過滾珠花鍵副，平穩地實現高精度壓力控制。
~ 游星輪傳動采用柱銷齒結構，并采用伺服系統實現太陽輪和齒圈的同步升降，傳動平穩無沖擊，極大提高游星輪和柱銷齒的使用壽命，大大降低機器的維護時間和成本。
