過去，BAW諧振器技術常被用于過濾諸如智能電話之類的通信技術中的信號。在業內，TI首次將這項技術用于集成時鐘功能。
2019年2月28日，德州儀器(TI)半導體事業部中國業務發展總監吳健鴻召開發布會，宣布推出基于體聲波(BAW)技術的全新嵌入式處理器和模擬芯片。發布會上，吳健鴻還展示了兩款基于TI BAW開發出的設備，分別是CC2652RB SimpleLink?無線微控制器(MCU)與LMK05318網絡同步器時鐘。
BAW具有體積小、設計容易以及可靠性高的特點
隨著5G通信和大數據時代的到來，全球系統之間的數據傳輸速度日益加快，高精度時鐘變得愈發重要。傳統石英制作的時鐘產品設計難度高，晶體磨損后還會影響時鐘信號的穩定性，而基于BAW技術的時鐘產品具有體積小、設計容易和穩定性高的特點，能從根本上提升內部時鐘的性能和應用運行速度。

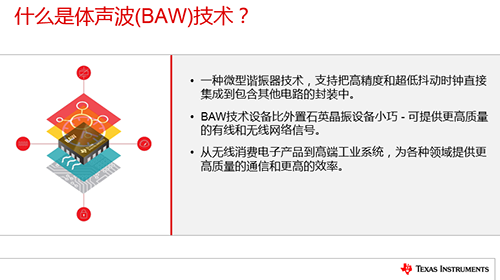

BAW，中文名叫體聲波，即微型諧振器技術，這個技術可以放在不同的IC里。BAW本身不是一個產品，是個技術，這個技術可以用在很多不同的產品中。只要產品設計里需要牽涉到時鐘而且是那種相對復雜的時鐘時，BAW的技術就可以用到。
BAW芯片以硅為原材料，相對容易整合到產品中，這也是BAW技術之所以重要的原因。采用BAW技術制作的時鐘可以放在IC芯片里，從而能夠降低外界干擾，大幅提高時鐘性能。此外，由于時鐘已經整合進IC芯片，PCB的尺寸也能夠相應縮小，設計面積相應增加。
時鐘是電子系統中重要的組成部分，通過產生信號幫助每個組件同步運行。當工程師在設計這些需要時鐘的產品時，需要考慮材料的生產成本及設計成本。過去幾十年來，設計人員一直使用石英晶體制作時鐘產品，但石英晶體制作的時鐘產品的使用具有局限性。除了生產成本高昂之外，將晶體整合進復雜的電子系統也并不容易。此外，石英晶體出現磨損時，就會抖動或跳變，影響計時的精確性。
因此，在一些對時鐘要求嚴苛的環境中，如工業、汽車應用或通訊設備中，采用以硅為原料的BAW技術制作的時鐘產品更有優勢。

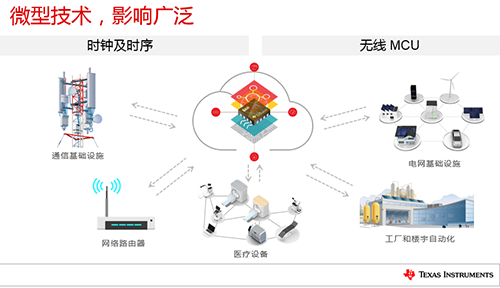

BAW有一些被應用在工業或汽車應用中。吳健鴻稱，當PCB板有很大的震動時，晶振其實是很不穩定的，因?yàn)镻CB震動會影響到它的時鐘性能，導致有可能無線訊號出去有一些偏差，導致連接性不好。除此以外，現在通訊設備的數據傳輸量很大，所以它對時鐘的要求就會很高，要求時鐘精準達到ps或fs的水平。在這樣的很高要求下，BAW的技術的應用就會特別好。另外，在網絡路由器、電網基礎設施、工廠、樓宇自動化和醫療系統中都可以應用BAW技術。
基于TI BAW的兩款產品：LMK05318、CC2652RB
LMK05318是一款應用在有線通訊設備里的時鐘。資料顯示，TI的這款網絡同步器由于配備了BAW諧振器，整個時鐘性能提高了25db，可應用于傳送達到400Gbps輸出量的網絡設備。同時，LMK05318在切換時鐘時相位突變典型只有正負50bps，在輸出量為400Gbps的網絡設備中，可以確保切換途中不會丟失數據。此外，由于LMK05318是基于BAW技術開發出來的，本身具備一定的抗干擾能力，在設計時鐘時就可以減少一部分外圍器件，如Jitter Cleaner時鐘去抖器等。
CC2652RB是外置晶振MCU，可以支持2.4G通訊標準。作為MCU里第一個用到BAW技術的，CC2652RB通過直接把BAW放在無線MCU上，能夠使MCU的面積縮小12%。此外，與基于石英晶振設計的無線MCU相比，基于BAW技術設計的MCU能在外圍省掉晶振，一方面能提升抗干擾能力，更重要的是IC設備有準確、穩定的時鐘元，從而直接提升整個產品性能。
吳健鴻在發布會上稱，今天講的這兩個產品不代表未來TI只有這兩個產品會用到BAW，BAW本身可以用到很多不同的產品里。可以推測，未來TI將研發更多基于BAW技術的產品。
