2019年12月,歐姆龍自動化(中國)有限公司核心技術第十一彈:【枕式包裝機自動化解決方案】強勁來襲!

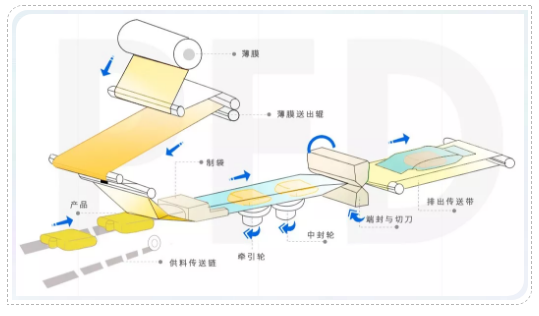

枕式包裝機(以下簡稱“枕包機”)主要用于塊狀物料的包裝,如月餅、面包、巧克力、方便面等,其袋形為枕形。
工藝方面,相信無需多做介紹,因?yàn)樗呀?jīng)是目前制造業十分成熟的設備之一,國內多數枕包機可以達到的規格參數,其實也都相差無幾。聽到這里,很多人就會問,既然如此成熟的設備,歐姆龍的方案又能帶來怎樣的改變呢?
四大核心技術
賦予枕包機全新價值
Ⅰ 色標追蹤技術

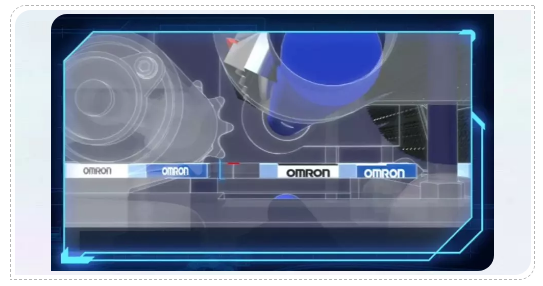

根據色標傳感器檢測的位置(下圖包裝袋中間的紅色標注位置),自動計算色標偏差,并進行追蹤。

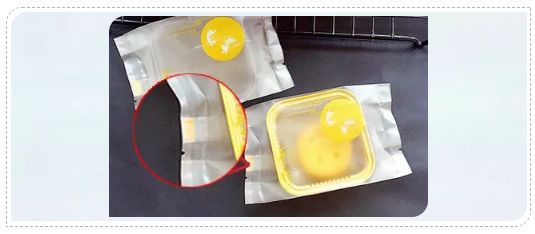

如果大家有細心的觀察過包裝袋,相信一定會發現在袋口的位置,有一塊紅色、藍色或黃色的標記。這其實就是在生產過程中,用于色標檢測的標記。
歐姆龍技術的優越性,正是在于檢測的高精準度,以及控制器對于后續防誤切的先進算法。能夠確保切刀準確地切到色標位置,減少物料浪費,提升良品率。
Ⅱ 防誤切技術

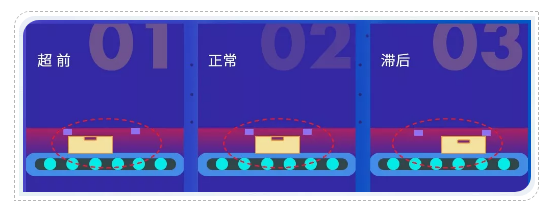

防誤切技術,主要運用于物料錯位時,停止切刀動作,以免造成不必要的物料浪費。而物料錯位主要分為兩種情況,一個是“超前”,一個是“滯后”。
光電傳感器檢測到物料時,計算此時刀軸的位置,來判斷是否應該防誤切,然后使刀軸減速并停止最高點。從而避免了物料錯位時的切刀動作,實現了良品率的提升。
Ⅲ 防空包技術

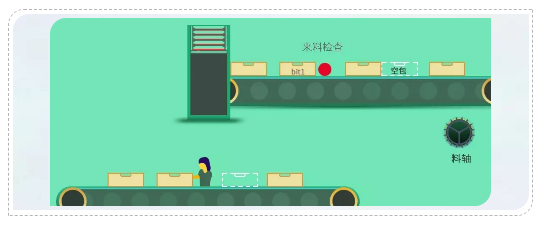

通過傳感器,對物料的有無進行判斷,并通過自制的NPNP功能,可實現電子凸輪表任意位置的停止等待,和再起。如此一來,整條包裝線即可做到無產品不切割,極大地節省原材料,節約成本。
Ⅳ 切刀曲線控制技術

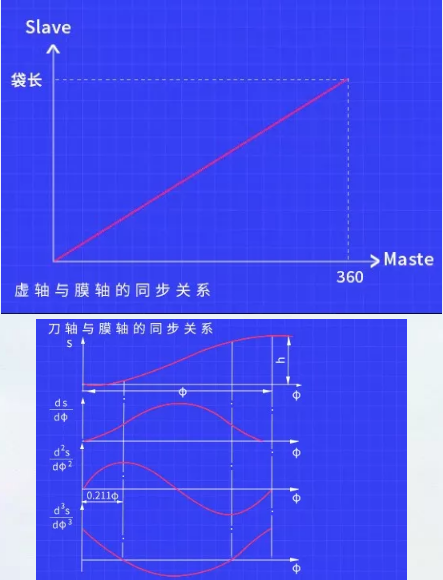

以一根虛軸作為主軸,刀軸與虛軸之間通過建立飛剪的電子凸輪關系,實現飛剪動作。膜軸始終保持勻速運行,主虛軸運行一圈,膜軸運行一個袋長,刀軸也運行一圈。
通過電子凸輪中嵌入五次方曲線處理,滿足枕包機高速且精準的切割運動。
實現效果

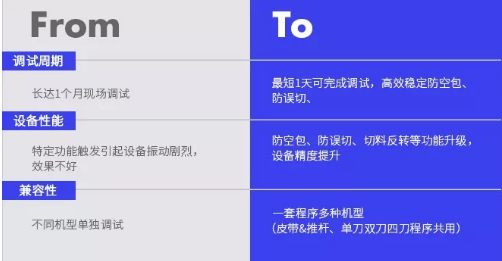

歐姆龍【枕包機自動化解決方案】給予客戶的最大價值,在于能夠從前期導入、中期的程序和調試,再到后期的維護,提供一站式的解決方案,并且1天內即可完成并投入生產。
包裝速度
250~300包/分/單刀
包裝精度
±0.5mmm
注:包裝速度和供料方式以及端封機械結構有關
除此之外,還能夠大幅提升枕包機的性能,幫助您提升設備競爭力,立于行業的領先地位!
