正因電機選型對于運動控制的性能表現至關重要，常偶遇選型困惑綜合癥的用戶伙伴。在處處“乘風破浪”的時代，如何忍受如此繁文縟節的選型姿勢？
前臺小編輯聯合后臺資深應用大叔、資深電磁設計大叔奉獻一篇簡短有效的Quick Launch助力諸君在《精納電機選型資料庫》里撥開云霧乘風破浪。
伺服電機選型快速定型指標有哪些？
額定轉矩 | 額定轉速 |尺寸 | 慣量
除以上四大基本指標之外當然還有更多指標需要考量，但這里是快速選型索引。
有一個萬能公式：Pn*9.55=Tn*nN
額定輸出功率(單位W）=9.55*額定轉矩（N.m)*額定轉速

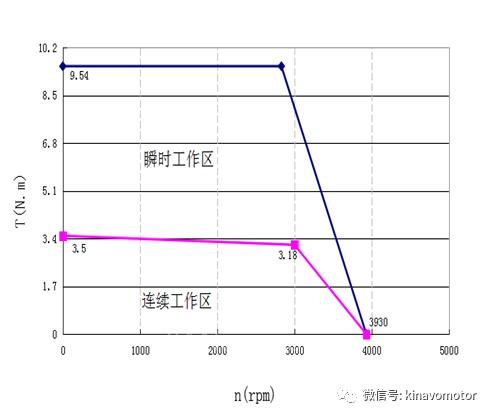

一旦選定額定轉矩和額定轉速就可以計算出電機功率。當然峰值轉矩和最高轉速需要兼以考量，最好的方法就是看工作曲線。
經常遇到用戶就以功率等級為主區分伺服電機，然而對于伺服電機來說，用額定轉矩等級區分更為恰當。
伺服電機各選型指標背后的相互關系
近年伺服電機的研發具有小型化、高性能的趨勢。固定尺寸下的電機輸出的轉矩是有限制的，轉速及對應功率很大程度上只是受限于驅動器輸入的電壓，對于確定法蘭機座號的伺服電機來說，負載轉矩的大小才是決定電機長度尺寸的主要因素。
聽到的典型需求有：
“越短越好且能輸出大扭矩”
“法蘭和長度不變，請把轉速降低一半，扭矩提升到2倍”
我們需要理解伺服電機設計的生態平衡系統：
轉矩決定了電機的尺寸，電機的機械尺寸決定了慣量。
“ 法蘭和長度不變，請把轉速降低一半，扭矩提升到2倍”
雖然說整體看來需求的功率等級未變，但是在設計角度來看，這確是兩個完全不同的設計需求，對應的設計也會完全不同。
在伺服電機的設計中：轉矩決定了電機的尺寸，電機的機械尺寸決定了慣量。
基于固定設計溫升條件的前提下，一旦長度固定了，額定轉矩就基本確定了。
在一個固定長度內額定轉矩能達到的水平相差無幾，如果一定要在軸向尺寸一定的情況下提升額定轉矩，只能通過增加電機的徑向尺寸來達成（也就是增加機座法蘭號）同時長度越長，電機轉子轉動慣量越大，電機的響應性能會變差。
有人可能覺得只要無限增加長度就能實現大扭矩了，其實不然，電機還需要考慮長度和直徑的合適比例。轉矩和疊高成正比但尺寸的增加也會降低轉速。我們資深電磁設計教授打了一個形象比喻：就像每個人的體力和高矮胖瘦需要協調一樣。以上指標定型之后，一款伺服電機的基本輪廓就定出來了。電流和驅動器匹配性、反饋裝置、接插件、顏值、防護、工作環境都需額外考慮。
總之，先定轉矩、轉速、尺寸、慣量、明白伺服電機設計是一個生態平衡系統、就能根據應用快速選出最佳適配電機。

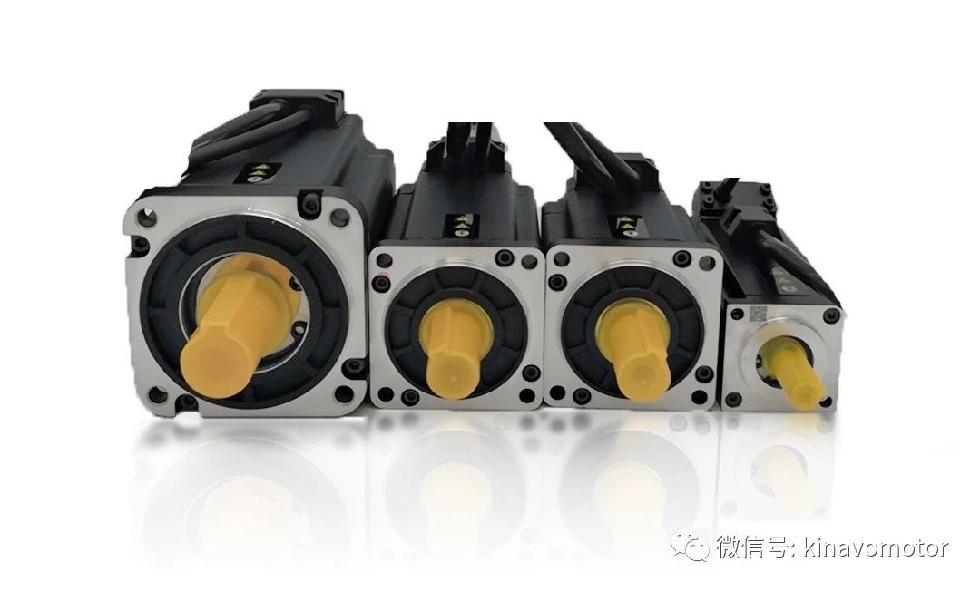

精納自2020年1月以來推出的全新“短小精悍”的G2系列，是近10年來我們對于“伺服電機設計生態平衡系統”做的最佳權衡—更好的性能、更短的長度。
來自市場端看起來似乎太過極致的需求正是我們成長的動力所在！
（轉載）
