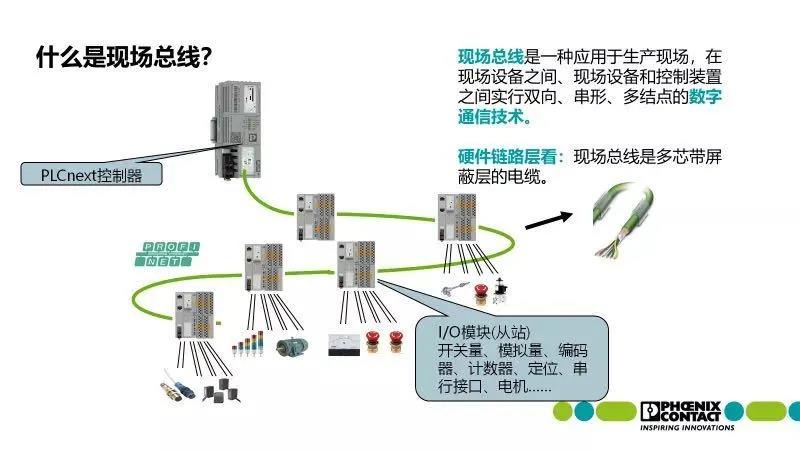

遠程I/O模塊可用于數據收集和各種控制的應用。遠程I/O模塊具有可靠度高、性價比高、設置簡單、網絡布線方便等特性，適用于分散式的應用，可以為您節省系統整合的時間和費用。傳統控制柜控制電纜是采用硬接線與PLC連接。采用遠程I/O模塊后，就可以通過一條通信線和PLC直接連接，節省了布線，優化控制器與I/O的配置方案。
PLCnext控制器既支持PROFINET Controller也支持PROFINET Device功能，PLCnext控制器與遠程IO站間一般采用PROFINET通訊協議。
PROFINET由PROFIBUS國際組織(PROFIBUS International，PI)推出，是新一代基于工業以太網技術的自動化總線標準。可以完全兼容工業以太網和現有的現場總線(如PROFIBUS)技術。
菲尼克斯作為PI協議的理事會單位，長期致力于PROFINET協議的開發及推廣，菲尼克斯PLC及網絡交換機等產品大都支持PROFINET以太網協議。
下面，以AXC F 2152添加PROFINET 遠程I/O站為例，給大家介紹下組態的步驟。
01 離線配置遠程IO

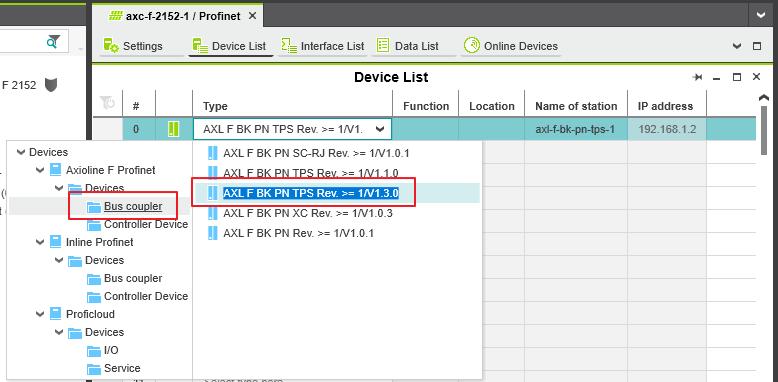

1. 手動添加PROFINET遠程站
Profinet遠程站既可以是支持Profinet Device功能的PLC，也可以是Profinet耦合器，這里我們選擇后者進行配置。
2. 設置IP和設備名

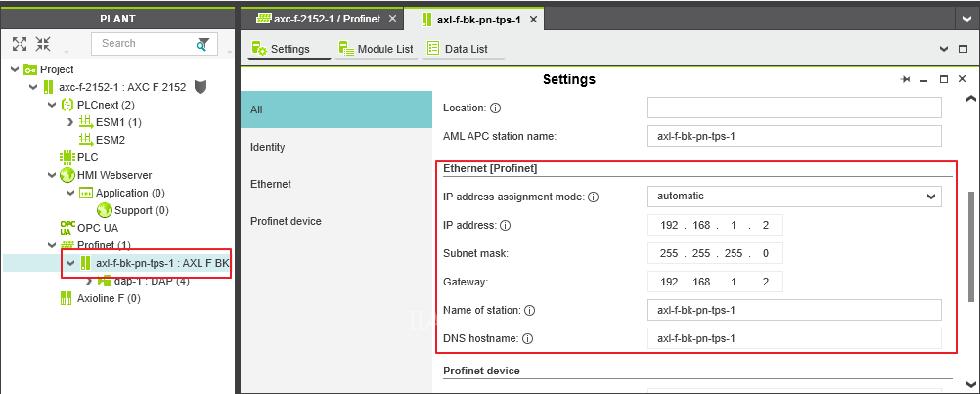

將Profinet耦合器添加完成后，我們可以在Settings欄中，進行IP以及Profinet設備名進行配置。

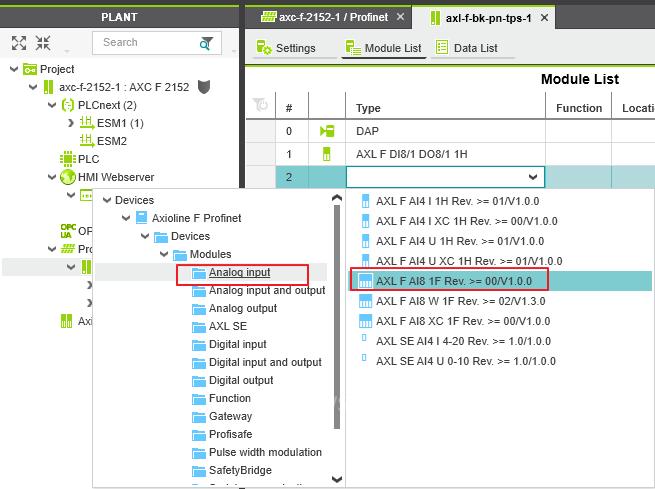

3. 手動添加IO模塊

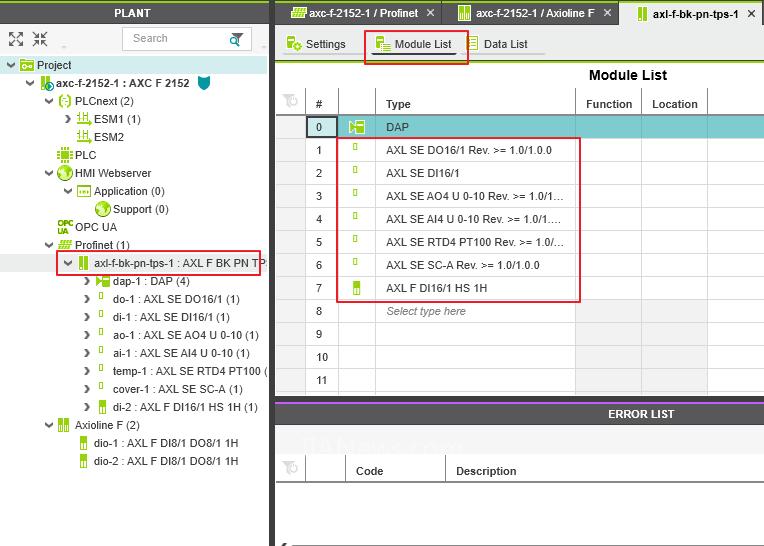

在Module List中將所需的模塊按照順序配置完成。
4. 配置模塊通道

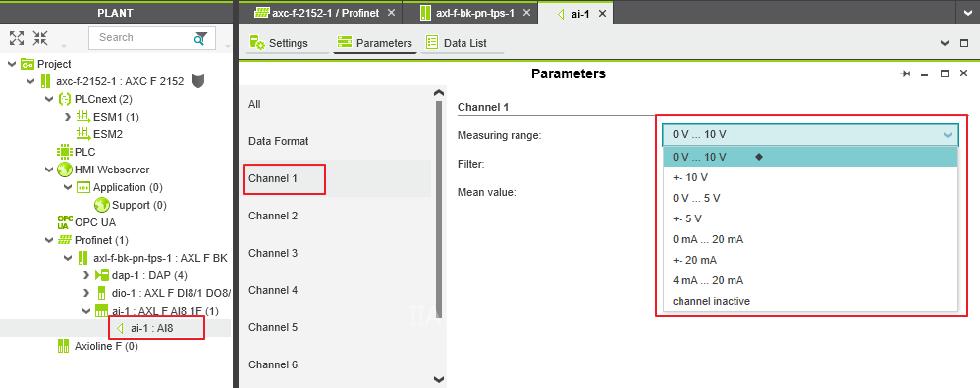

在配置的模塊相應的通道依次選擇信號的類型，即可完成軟件配置。
02 在線配置遠程IO
1. 設置通訊網卡，掃描Profinet設備
依次按照圖中標識順序進行操作，點擊Profinet，選擇 Online Device子菜單，選取電腦對應的網卡，最后點擊掃描網絡。軟件會將連在此Profinet網絡中的PN設備掃描出來。
2. 添加遠程IO站到項目中

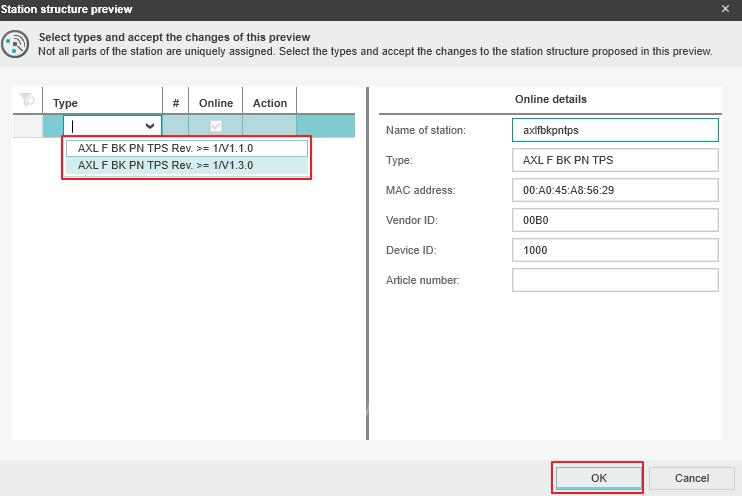

右擊 Add to Project,即可完成添加，選擇對應的固件版本，點擊OK確認。

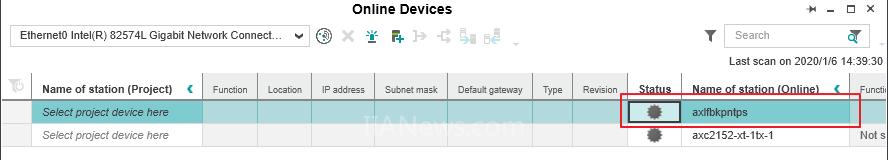

當確認完成后，即可看到PN設備的狀態變化為“對勾”狀態，說明掃描成功。
3. 修改遠程IO站IP和設備名
在線配置會同時直接掃描IO模塊添加到項目中，相對于離線模式會方便些，無需逐個添加模塊。
最后，可根據具體的模塊點位變量與程序中的變量關聯起來，整個分布式系統便構建完成。遠程采集到的信號可送至PLCnext或者是PLCnext開出的動作可作用于遠程設備。
以上便是離線方式與在線方式配置遠程IO的步驟介紹。后續菲家小百科系列將繼續介紹PLCnext數據類型和特殊數據類型的建立。
