● 小型尺寸實現47μH電感
● 產品結構可降低開路風險
● 工作溫度范圍高達155℃
● 符合AEC-Q200標準
TDK株式會社(TSE：6762)開發出了在汽車電子設備中使用的新型功率電感器BCL322515RT，用于插入汽車電子控制電路的電力線中。該產品將于2020年10月開始量產。
該電感器采用TDK專有的材料技術和結構設計，并以小型尺寸(3.2x2.5x1.5㎜)實現了高電感(47μH)。飽和電流為0.72A。此外，該電感器使用金屬磁性材料作為核心材料，與使用具有相似屬性的傳統鐵氧體材料的產品相比，尺寸縮小了約35%。額定電壓為40V，可在主電源電路中使用，由車載12V電池直接輸入。工作溫度范圍為-55到+155℃(包括自身溫度上升)，支持惡劣的溫度環境。此外，繞組電線與外部電極之間的連接結構設計降低了開路風險，保證了高可靠性。
近來，汽車越來越有可能具有進行信息通信和自動駕駛的電子控制單元，這也使得用于單元中的電源電路的電感器數量增加。今后，TDK將繼續擴大其BCL系列產品的陣容，以滿足客戶對汽車電子設備中使用的功率電感器的各種需求，如縮小尺寸等。
主要應用
● 先進駕駛輔助系統(ADAS)、各種ECU(汽車電子控制單元)
主要特點與優勢
● 以小型尺寸實現了47μH，減少了使用的電感器數量
● 產品結構降低了開路風險，實現了高可靠性
● 支持高達155℃的工作溫度范圍，可用于各種汽車應用

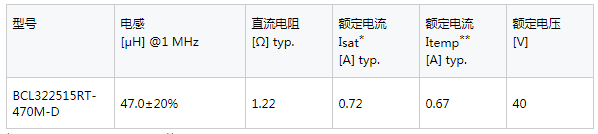

關鍵數據
* Isat : 基于電感變化率(典型值-30%)
** Itemp : 基于自身溫度上升(典型值+40℃)
