在工業領域，傳統機械臂的使用已經有六十多年，它們主要依靠快速、精準的位置控制來完成運行“固定軌跡”就可以實現的任務;九十年代起，行業內興起了對力控技術的研究，學術的成果在之后逐步轉化為如今市場上的協作機器人、自適應機器人等。
那么，力控機器人是如何一步步發展至今?現在市場中最優秀的力控機器人究竟能做到什么程度?未來的力控機器人又將朝什么方向發展、怎樣造福于產業和社會?
在2020非夕百臺自適應機器人投產下線之際，非夕邀請了學術和行業圈的大咖們共同對上述問題進行了闡述和探討。相信借由他們的經驗和見解，我們能一窺力控機器人領域的過去、現在與未來。
演講主題：柔順力控機器人的演進與應用
Oussama Khatib
機器人力控領域技術的核心奠基人，世界機器人研究基金會(IFRR)主席、斯坦福大學智能機器人實驗室主任
(以下內容截取自O(shè)ussama Khatib教授的分享演講，圖片出自其演示材料，部分內容有信息補充)
為什么需要柔順力控機器人?

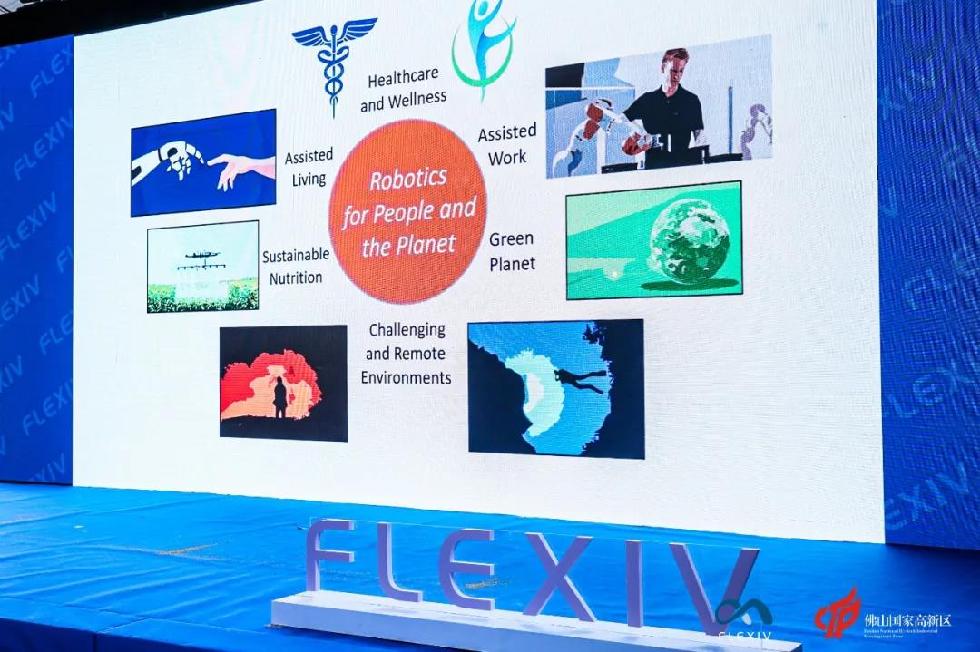

當今時代，很多機器人技術的應用都不僅僅局限于工業場景，我們在斯坦福的工作就聚焦于許多機器人會與人和外部環境有交互的場景，包括醫療健康、生活及工作輔助、農業及可持續營養、環境保護、遠程應對危險和任務等等。因此，未來的機器人對經濟、生產、文化、社會的影響巨大，但它們不只局限于通信和移動，而更多地與現實的交互相關。
過往在工業領域，由于設置了結構化的環境，我們可以依靠預設編程、使機器人重復工作來完成工作任務。然而，到了非結構化的環境中，線下軌跡編程就難以發揮作用了;此時的需求是，如何將機器人編程提升到抽象化的程度，使其具備擬人的技巧，從而可以在未知的、非結構化的環境中工作。而這樣的機器人，就是柔順力控機器人。
柔順力控機器人的歷史簡述

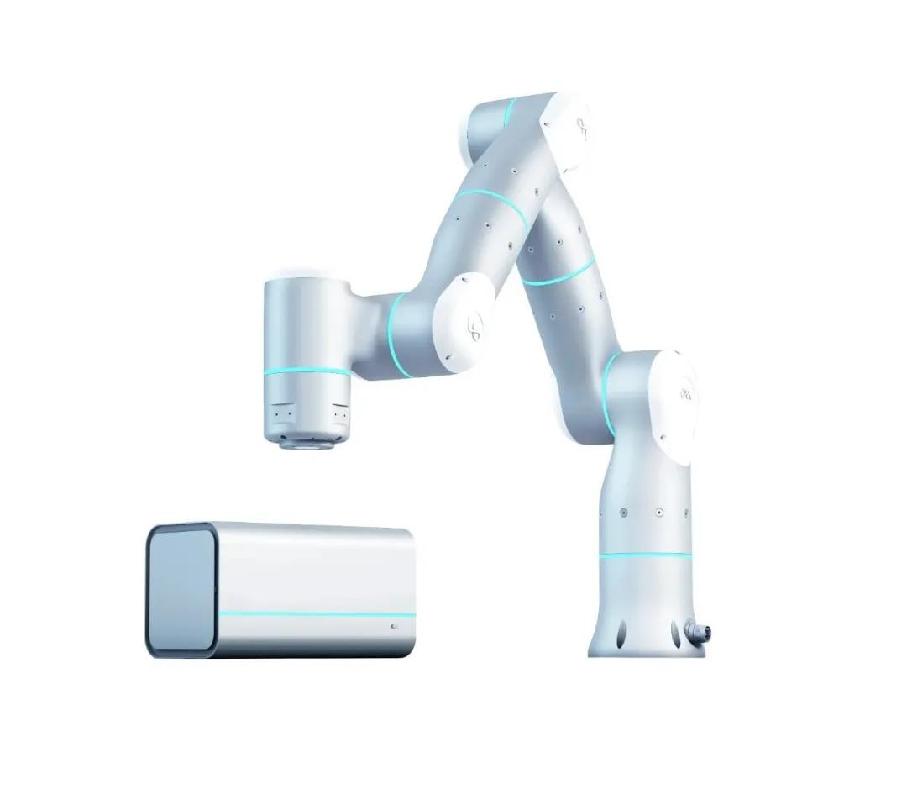

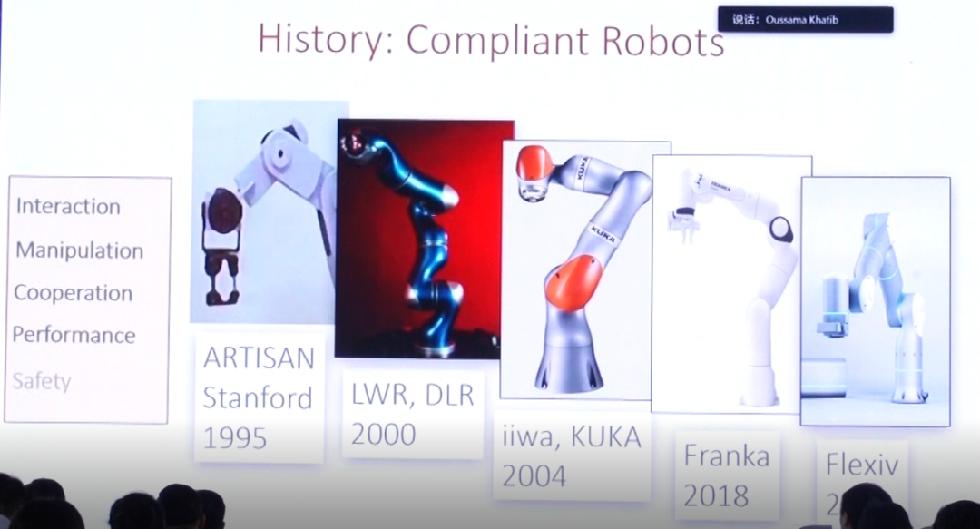

斯坦福實驗室從90年代中期起，就以人的動作為原型給機器人建模，由此發現柔順機器人是未來研究的關鍵;1990-95年，我們發明了第一臺柔順機器人ARTISAN;2000年，我們與德國航空航天中心DLR合作，其研發并生產出第一臺柔順機器人整機LWR(the light-weight robot)(到2003年，DLR推出了LWRⅢ);2004年，KUKA得到DLR的授權，推出了首個商用力控機器人產品(2008年，KUKA推出LB4;2013年，推出KUKA iiwa); 兩年前(2018年)，F(xiàn)ranka Emika帶來了自己的柔順機器人(Panda);2019年，F(xiàn)lexiv非夕發布世界首臺自適應機器人(Rizon 4)，成為力控機器人領域內擁有最先進技術之一、能使機器人安全地與人和環境交互、操作、高效生產的公司。
如今，力控機器人的技術可達性已經實現，但就我們觀察，人們多數仍然在使用傳統的軌跡控制，這就如同使用非常古舊的方式在給電腦編程?，F(xiàn)在，我們需要高水平的抽象編程方式使得機器人擁有類人的技能、可以產生自主的行為，來應對復雜的工作任務和環境。
如何更好地應用力控機器人?
首先，我們需要理解人的技能和行為策略。比如當人在移動物體時，我們可以從這個行為演示中獲取其結構，再將結構進行細分從而理解其中的動作和力的使用，之后將這種策略編碼輸入機器人系統中，并讓機器人來執行這種策略。人類的行為策略豐富而強大，其中包括但不限于柔順力控、觸覺感知、雙手作業等等。
其次，我們也要理解與機器人交互的人本身。在斯坦福，我們在15年間持續地對人的肌肉和骨骼進行建模，使用這些模型來復現和理解人的動作，并將其可視化。在與人的交互中，大部分時候都會涉及到直接的物理接觸，因此安全尤為重要，而保證安全的最重要的一個基礎就是柔順性。

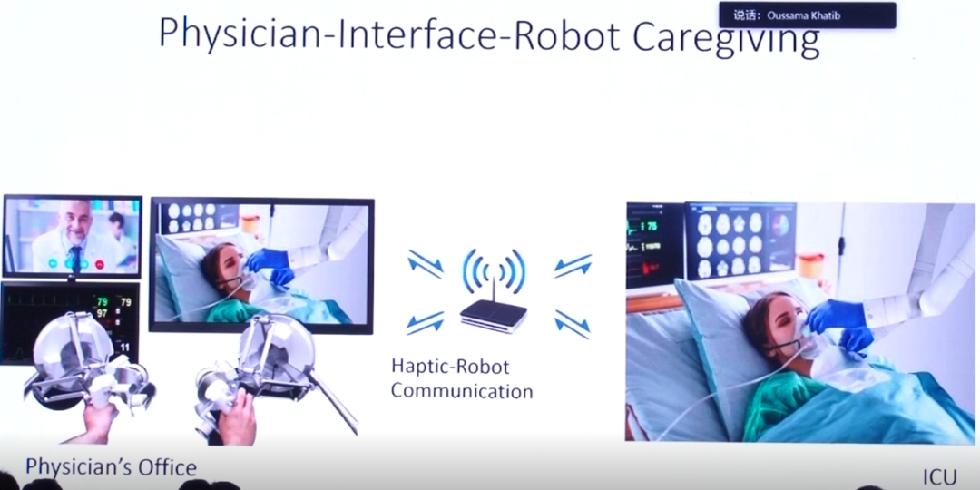

另一個機器人與人可以協同工作的情景是觸覺交互。對于那些危險的地方，人們可以不用親自去，而是通過觸覺來將技巧、直覺、經驗應用在機器人上以完成工作任務。舉個例子，戶外電纜修理是非常危險的工作，而在機器人具備感知和力控的基礎上，我們可以通過觸覺裝置操控機器人來完成對電纜的操作;那么ICU和大眾醫療呢?我們可以放置一臺機器人助手在ICU內，它能完成簡單的任務，將病患相關的信息傳輸給醫生，而醫生可以完全遠程，一邊和其他專家討論、一邊通過觸覺裝置來和病人互動。

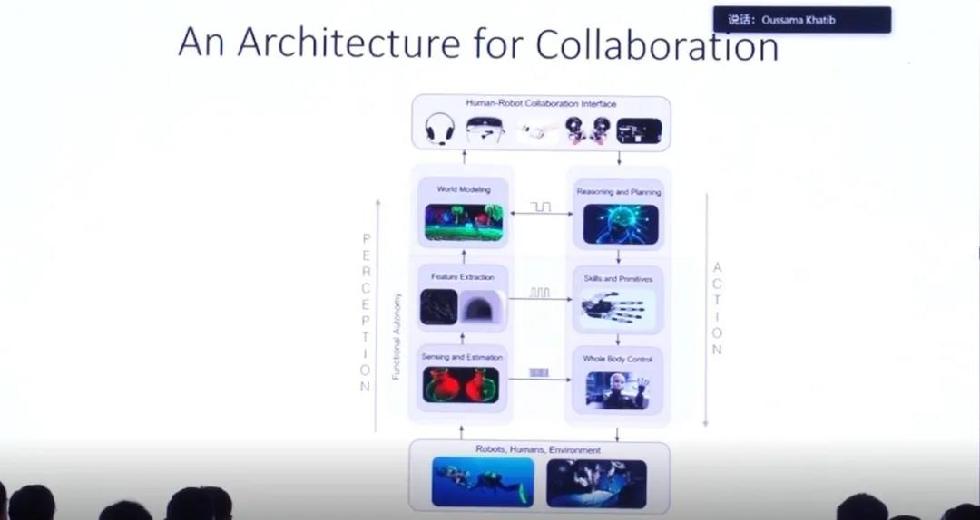

以上這些都要求通過一個控制端來與現實世界交互，這個控制端連接著機器人的感知、視覺、觸覺、行動，同時又具備類人的技能;從感知的特征中抽象出的技巧將進一步對產生的交互進行分析和理解，周而復始，形成閉環。這個多層級的機器人控制架構就是我們將感知與行動、人與機器人連接起來的方式，它能夠使得機器人實現功能自主性、成功走向戶外和更復雜的環境。
Ocean One & Ocean One?

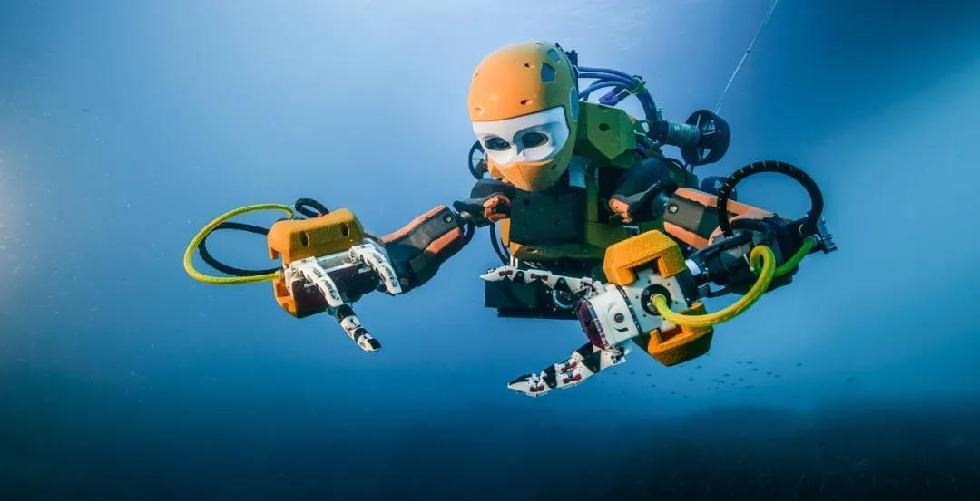

OceanOne就是機器人在更開放環境中工作的例子。我們使用Ocean One這樣一個機器人去到地中海下100多米的深處，在法國國王路易十四的沉船上探索搜尋，而人們在水上遠程監控和操控它?，F(xiàn)在，我們繼續在做能使這個機器人下潛到1千米深度的項目，我們叫它Ocean One?，這其中的技術概念同樣是構建機器人的自主性、并通過觸覺互動連接人與機器人，做到這些，就一定需要柔順性和力覺控制。
圓桌論壇 · 學術圈
張小飛：非常高興在珠三角的制造重鎮佛山參加這樣一次別開生面的高峰論壇。我想請四位來解讀一下，目前從研究領域來看，力控機器人是怎樣的一個現在和未來?
盧策吾：我就從人工智能角度講。人工智能和力覺其實是一個緊耦合的關系，力控是對智能模塊的一個底層的(東西)。力覺的基礎信號有非常強的遷移能力，會開啟視覺、力覺整個閉環的聯合學習，使得人工智能在新的維度上有非常穩固的根基。
柳寧：從40代機器人出現開始，第一代是運動控制機器人，靠位置傳感器來工作，這個產業已經做的不錯;第二代就是所謂的力覺控制機器人，就是通過力控來保證(機器人)精確的感知和決策。接下來我覺得位置和力覺還要進一步地融合，不僅要有力，還要有位置，再下面一代就是盧教授他們搞的，信息技術、人工智能和機器人結合。我們可以看到，從運動控制機器人、到力控機器人、到智能機器人，這是一個清晰的技術發展路線。
張小飛：因為我們也用力傳感器，柳教授您覺得為什么我們非夕的力控和平常的不太一樣?
柳寧：非常關鍵的一個區別，就是力感知和力控制的精度。我們知道力非常復雜，它是一個六維量，而非夕機器人輕輕一拖就可以跑起來，表現非常好。傳感器技術的突破恐怕是力控機器人最核心的問題，我是這樣理解。
張小飛：熊蓉教授，從研究成果，主要是力控方面，到機器人的實際應用這個跨度有多大?
熊蓉：力控實際上是機器人領域一直研究的一個主題，到2012年Rethink研發了第一代人機友好協作的產品，但是這類產品我們更多看到的是展示性的、供學校研究使用，比較難用到工業中，因為精度實際上還是不夠的?，F(xiàn)在非夕力控的精度我覺得已經非常高，運動非常流暢，這樣的力控精度已經能打開很大的一些新應用的市場了。
張小飛：任會長，從你的角度來看，這樣代際差比較大的產品跟傳統的機器人相比，在產業落地應用方面會有什么特別之處?
任玉桐：首先機器人未來發展的方向應該是三化——小型化、輕型化、柔性化，我看到非夕正在這個方向上去做;而以后我們在機器人的生產制造方面，最高的目標就是(達成)人機協作，人機協作就起碼要安全，力控做得好，安全性就能有保障，從這點來說，它適用的應用也是非常廣泛的。
張小飛：說到力控機器人的應用，從現在到未來，在你們腦海里能想到的是哪些領域可以有最突出的應用?
盧策吾：其實我們講力控、智能，力控有點像人的小腦，智能有點像人的大腦，而隨著機器人智能程度的提高，它們會賦能到各個行業。我們需要看的是什么樣的行業更加的開放、不確定。第一個可能是工業，往下走，是比如本地生活、醫用;最后我們希望是能進入家用，最難的其實是照顧老人和小孩，它需要檢測人體的關節。順便說一下，非夕的人體識別和論文引用率(在CVPR、ICCV上面)都是世界第一的。
柳寧：場景的話，首先是在制造領域。比如說在編織行業，成果要求松緊適度，但是沒有一個數值定義了多少是松緊適度，這個時候就需要靈活智能。第二就是在醫療、按摩領域;還有就是我們說家庭，在家庭中很重要就是安全。所以我覺得應用場景會非常廣泛。
熊蓉：我說幾個具體的我接觸到的。一個是工業領域的拋光打磨，像一些汽車領域的配件高端打磨還是要靠人工的，也就是人工的力控精度能夠把握得更好，非夕現在這個精度就可以來完成這個領域的高端打磨;第二個就是在醫療領域，比如說微創手術、B超等方面，對機器人和人的接觸要求很高;第三就是一些軟性物體的操作，現在也是研究的熱點，同時像護理、像疫情期間咽拭子的采集。
圓桌論壇 · 產業圈
張小飛：剛才大家也談及了很多的應用，那我們來看一下各位所處的行業中，力控機器人如何有更充分的應用和貢獻，包括現在有哪些難點呢?
孫志強：機器人產業發展從之前的自動化到信息化到現在的柔性化，對能夠保證應用過程中的安全、柔性，以及在可適應的環境中進行人機之間協作的產品的需求越來越多。舉個例子，豐田對許多解決方案的要求就是在短小精美的環境里面達成最高的效率，我今天看到非夕的產品信息化結構、動態柔性結構，我認為在短小精美的產業肯定用得到，像3C：通信電子、消費電子、信息電子，和3品：化妝品、藥品、食品。
張小飛：沈崗博士以前領導發那科的技術部門，能不能把發那科的協作機器人和非夕的機器人做一個比較?
沈崗：發那科的那款協作機器人是當時我們走了一個捷徑，將力覺傳感器裝到機械臂的底部來實現前端和部分手臂的力控，所以發那科協作機器人每個軸都是沒有力矩控制的。我認為這種方式和軸末端使用力覺、力矩傳感器的方式，整體來說各有優缺點。
張小飛：那朱總，力控技術在你們的四足機器人里到底發揮什么樣的作用?
朱秋國：其實(非夕)和我們可能有共通的想法，就是要讓機器人適應更復雜的環境，非夕做的是跟人之間的這種非結構化環境下的一種交互，機械狗的話就是走向室外，這中間的關鍵點就是力控。我們的四足機器人交互的反饋用時大概是一個毫秒。另外我覺得非夕做的很好的地方在于，它真的從核心部件做到整機，再完成上層的整個層級的控制，再融入人工智能。從控制角度來說，力控本身就帶有智能的意味在里面，同時再加入人工智能，那我覺得它真的是一個非常智能化的產品。
張小飛：那接下來請世全談一下，自適應機器人跟傳統的機器人，你覺得在技術上和功能上最大的差異是什么?差異大到什么樣的程度?
王世全：其實我們一直覺得我們在做一個互補性的技術。我們是非常致敬四大家族的，現有的傳統的機器人在速度、精度、準確度等方面都無可比擬，我們目前則偏向接觸類的工作比較多，比如精密裝配、拋光打磨這一類的。我們在力控方面非常專注，一方面我們極力地提高力控的精度和穩定性，這需要很長時間的迭代，所以我們的研發周期從2016到現在持續了四年;另一方面，我們一直以來沒有太強調的是，非夕使用力控的邏輯。與傳統的軌跡或偏阻抗式或是精確軌跡+柔性末端的方式不同，我們從內核規劃的層面用的就是力覺規劃，這個讓我們機器人工作的形態、邏輯(與其他工業機器人)有非常本質的區別。
所以我舉制造業中的兩個細節例子：第一個是拋光打磨中工藝性的提升，傳統的拋光打磨需要對外殼做精確的建模、高剛度的機械臂、昂貴的視覺模塊、而且末端要單獨加上浮動的打磨頭及加六維傳感器，整體設備成本非常高。那我們的邏輯是，自適應機器人對這種不確定性直接就容忍了，直接模擬人在拋光過程中的手感，然后專注在工藝上去做突破;第二個例子是柔性化方面的提升，現在的3C行業有很多自動化程度非常高的方案，但因為它們是非標定制的生產線，換型時就需要用額外的工裝治具、二次定位攝像頭讓新的生產線可以精準工作。而我們可以通過自適應機器人對誤差的容忍度和智能可遷移性，節省掉換型換線時很多人力和設備的成本，因此我們方案的整體性價比包括柔性程度都有它獨特的優勢。
