2022年1月20日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于偉詮（weltrend）WT8911芯片與安森美AS0140AT芯片的ADAS高清智能攝像頭方案。

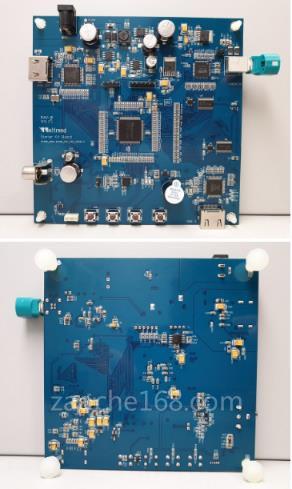

圖示1-大聯大友尚基于weltrend和onsemi產品的ADAS高清智能攝像頭方案的展示板圖
5G通信、智能駕駛等技術的飛速發展推動著汽車智能化進程的不斷升級。在這種背景下，車載攝像頭作為智能駕駛感知環節的核心器件，不僅在安全性能有著較高要求，而且隨著智能駕駛程度越來越高，人們對于其成像效果、機械強度、耐熱性、生命周期等參數都提出了更嚴苛的需求。由大聯大友尚基于weltrend和onsemi產品的ADAS高清智能攝像頭方案，具精簡及低能耗特性，可整合至車用鏡頭模組，幫助用戶全方位捕捉清晰的圖像，從而加強ADAS的安全性。

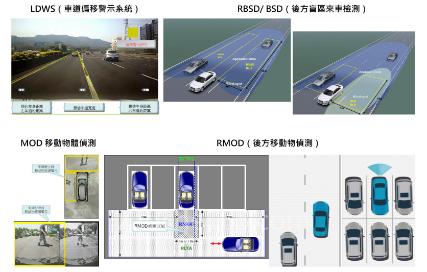

圖示2-大聯大友尚基于weltrend和onsemi產品的ADAS高清智能攝像頭方案的場景應用圖
偉詮電子（weltrend）成立于1989年，是臺灣知名的IC設計公司之一，憑借著多年的技術累積，目前公司產品線已經由MCU、各式數字與模擬IP，擴充到包含影像處理/辨識、高效能直流無刷電機控制、安全散列、生理信號偵測、數字電源等各種算法，具備快速開發SoC的實力。本方案中應用的weltrend WT8911是一款用于ADAS應用的高性能智能相機處理器，它集成了32位RISC CPU和DSP指令集，操作頻率高達200MHz，并具有豐富的視覺處理單元/接口，如定標器、鏡頭校正、圖像遮罩、光流檢測等。
除了高性能的WT8911外，本方案還應用了onsemi AS0140AT 1.0 MP格式數字圖像傳感器和圖像傳感器處理器。該器件包含全自動功能支持（AWB和AE）以及自適應局部色調映射功能（ALTM），可增強HDR視頻效果。AS0140AT實施了高靈敏度3.0 μm像素和DR-Pix技術，以及先進的噪點降低，可實現卓越的低光度性能。它可以隔行（NTSC 或PAL）或逐行模式運行，以線性或高動態范圍模式捕捉圖像。AS0140AT可以視頻（主要）模式運行，也可以單幀觸發模式運行，為多攝像頭系統提供了靈活性。

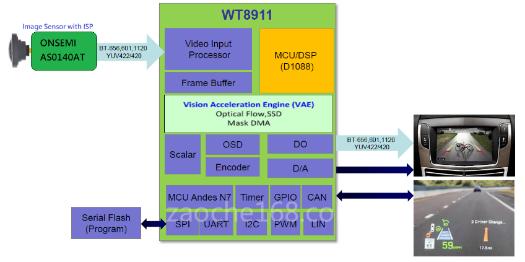

圖示3-大聯大友尚基于weltrend和onsemi產品的ADAS高清智能攝像頭方案的方塊圖
通過測試，本方案在BSD/RBSD_盲點偵測模式下，可偵測后方15米內行駛速度大于本車的車輛或物體；在LDW_車道偏離警示模式中，通過視客戶鏡頭HFOV角度規格定義，可偵測距離及車道寬度；在MOD_移動物體偵測模式中，本方案可偵探后方5m(H)*4m(V)區域范圍的所有移動物體。
核心技術優勢：
? AS0140A 1.0 MP格式數字圖像傳感器和圖像傳感器處理器：
? 支持全自動功能（AWB和AE）；
? 支持自適應局部色調映射（ALTM）；
? 高靈敏度3.0μm像素和DR-Pix技術；
? 以線性或高動態范圍模式捕捉圖像；
? 可以視頻（主要）模式運行，也可以單幀觸發模式運行。
? WT8911智能相機處理器：
? 內置ADAS算法，有完整豐富的視覺處理功能及界面；
? 內有縮放器、扭曲校正、影像遮罩（image mask）、光流偵測等功能；
? 可以選擇安裝于車輛的前、后、左、右等方向，單一智能相機可以同時執行下載ADAS算法；
? 具精簡及低能耗特性，可整合至車用鏡頭模組。
方案規格：
? 安森美AS0140AT：
? 采用安森美DR-Pix技術的3.0μm像素；
? 卓越的低光性能；
? 1.0MP時為45fps，720p時為60fps；
? 線性或高動態范圍視頻；
? 針對HDR視頻操作優化的色彩處理；
? 顏色和伽瑪校正；
? 自動曝光、自動白平衡、50/60Hz自動閃爍檢測和避免；
? Adaptive Local Tone Mapping（ALTM）；
? 可編程空間變換引擎（STE）；
? 圖形疊加功能（Pre-rendered Graphical Overlay）。
? 偉詮電子WT8911：
? 中央處理器：
ü D1088 32位元DSP@200Mhz。
? 數位相機接口：
ü 最高可支持高達1920x1080@30Hz的分辨率；
ü ITU-601/ITU-656/ITU-1120 YUV。
? 視覺加速引擎（VAE）：
ü Lucas-Kanade（LK）光流演算法；
ü 下采樣縮放器(Down sampling scaler)；
ü 圖像遮罩（5x5和1x5）；
ü 加速段測試（FAST）的功能 : 角落偵測；
ü 連通分量標記（CCL）圖行理論算法應用；
ü 網格重映射（Grid Remap)：幾何處理器、魚眼鏡頭校正、透視；
ü SAD（Sum of absolute differences）算法；
ü 支持MAX2D直方圖計算；
ü 優化OpenVX引擎。
? 其他：
ü 屏幕顯示：線條、文字、停車指引圖；
ü GPIO, SPI, I2C, UART, PWM, CAN bus；
ü 外部SPI串行閃存。
? 輸出接口：
ü 最大分辨率1920*1080@30Hz；
ü 數位輸出: ITU-601/ITU-656/ITU-1120 YUV；
ü CVBS輸出（HD到SD分辨率轉換）；
? AEC-Q100（Grade 2）。
