| ODX (Open Diagnostic data eXchange)
是基于XML語言、開放的診斷數據格式，用于車輛整個生命周期中診斷數據的交互。它一開始由ASAM提出并形成標準MCD-2D，后來以O(shè)DX2.2.0為基礎形成了ISO標準——ISO 22901-1。
| OTX (Open Test sequence eXchange)
是基于XML語言、開放的測試序列交換格式，用于描述基礎的功能測試到整個測試應用的需求，符合ISO 13209標準。
| 整車掃描
是汽車診斷測試提供的快速和準確評估車輛狀態的方法。
| 基于ODX/OTX的整車掃描
是將ODX/OTX診斷數據庫導入工程診斷儀中，通過OBD接口連接車輛并與控制器識別匹配之后，通過22服務和19服務對整車所有ECU的DID數據信息、DTC信息、快照信息和擴展數據等進行讀取，例如，讀軟硬件版本號、ASAM/ODX文件ID及版本、Coding信息、參數設置零件號及版本、發動機代碼、ECU電壓、DTC數量和DTC環境條件以及DTC狀態等等。

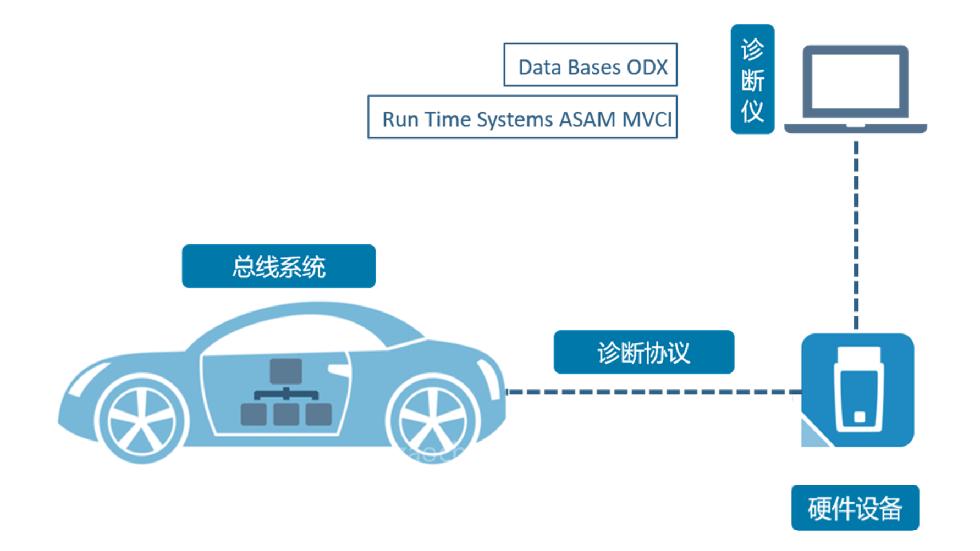

（圖1 基于ODX的整車掃描）
| 診斷儀
診斷儀讀出的數據可以真實地反映傳感器和執行器的工作電壓和狀態，并告訴技術人員哪些引擎或部件參數超出了范圍。下圖是Softing CAR ASYST售后診斷儀生成的診斷報告，根據診斷報告我們可以迅速了解車輛健康信息。

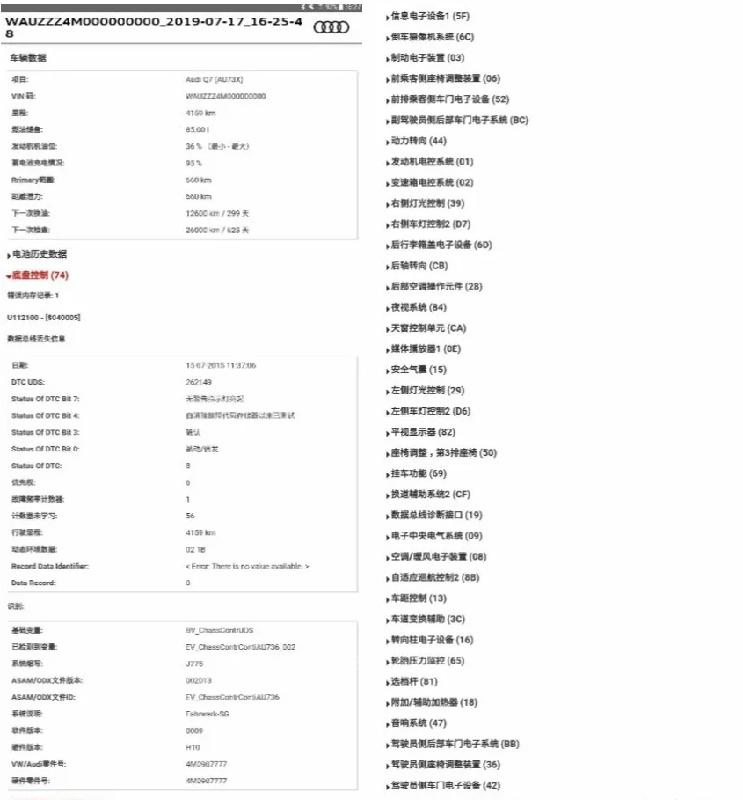

（圖2 CAR ASYST生成的診斷報告）
整車掃描在開發、測試、生產和售后階段都是非常有用的，而我們的Q-Tester就是一款支持整車掃描功能的工程診斷儀。該診斷儀不僅基于ODX/OTX國際標準，而且完全符合MVCI架構，還可以應用于整個車輛的生命周期。

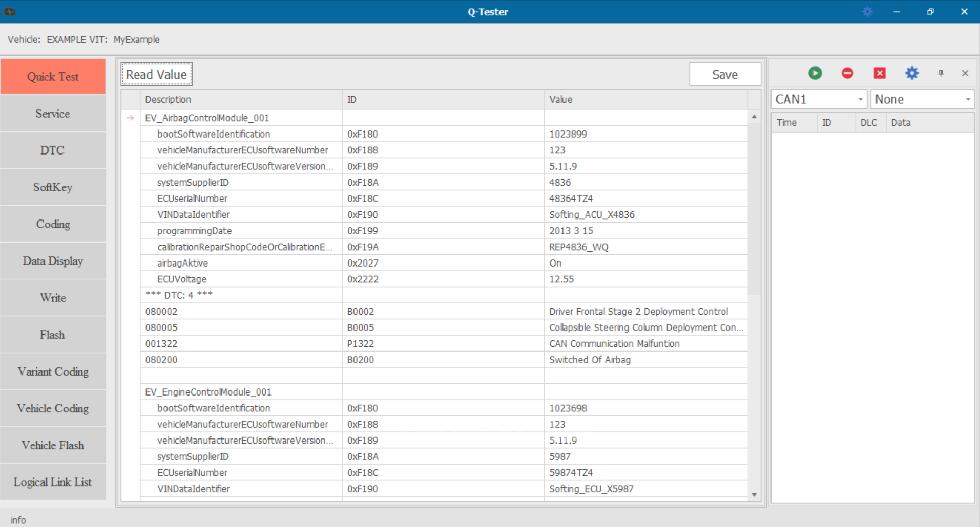

（圖3 Q-Tester軟件界面）
Q-Tester的診斷功能包含：
Service——支持ODX數據庫中創建的所有診斷服務執行；
DTC——對ECU中的DTC進行讀寫與清除；
Soft Key——?jiǎng)?chuàng)建、執行測試序列；
Coding——ECU標定；
Flash——ECU刷寫；
Sequence——自定義診斷序列；
Data Display——讀ECU的DID數據信息；
Write——ECU內的一些DID信息調整；
Variant Coding/Vehicle Coding——根據格式區分的定制化整車Coding；
Vehicle Status——整車所有ECU支持的DID及DTC信息讀??；
Vehicle Flash——整車刷寫；
Logical Link List——整車ECU連接和通訊狀態設置；
OTX——運行OTX腳本。
目前，Q-Tester在國內外投入使用的整車廠約有十幾家，并且為了方便使用，其還支持中英文切換。毋庸置疑，該診斷儀是一款已得到市場認可的成熟、全面且優質的工程診斷儀！
現今，隨著汽車行業的快速發展，人們不僅將車輛性能視為其購車的唯一標準，還有售后服務也不容忽視。而售后質量的一大評判標準則是能否迅速為車主解決車輛故障。除了Q-Tester外，我們還有為奧迪定制研發的一款售后診斷儀——CAR ASYST。

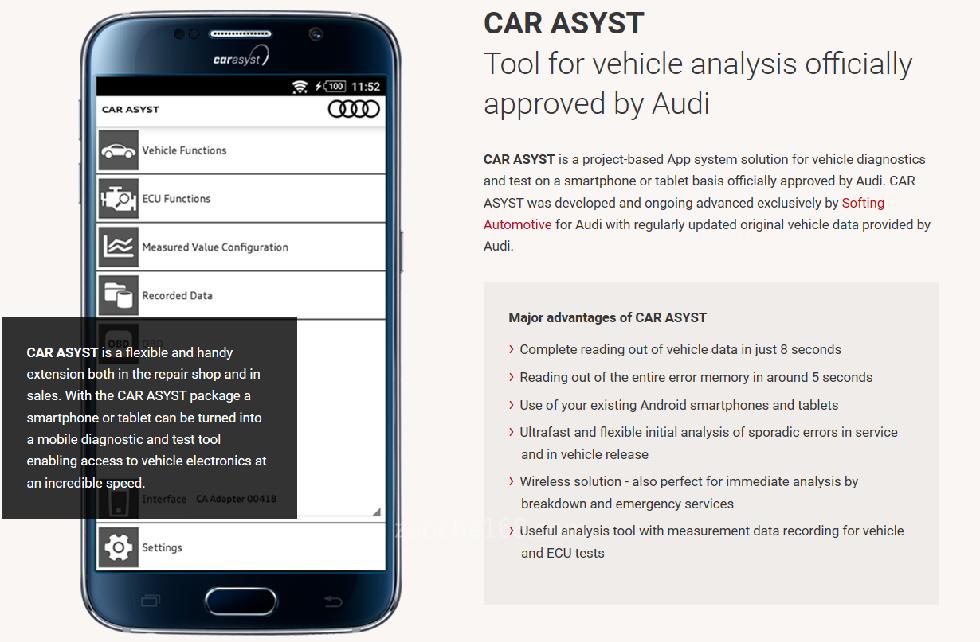

（圖4 CAR ASYST診斷儀介紹）
CAR ASYST用作車輛快速診斷，主要應用于服務、修理廠和道路救援。該診斷儀支持遠程操作，可以將應用端安裝在手機或平板等便攜通訊設備上，并且同Q-Tester，它也已被廣泛應用于市場中。
