隨著冶金行業產業升級的浪潮不斷推進，細分領域的耐火磚行業也迎來了新的契機，機器視覺作為工業自動化的核心技術也得到了充分應用，西克3D相機在耐火磚領域表現出優異的性能。
耐火磚簡稱火磚，它是一種定型耐火材料，輕型耐火磚是用于保溫隔熱場景，重質耐火磚主要用于砌筑煉鋼電爐、玻璃熔爐、水泥回轉爐，以及眾多的建筑工程;通常由鋁礬土或其他氧化物含量較高的原料經成型和煅燒而成，熱震穩定性高，耐火度在1770℃以上。
由于它的性能突出,可以幫助很多特殊行業在高溫下進行工作，也因此耐火磚的規格檢測、熱震穩定檢測非常重要。
耐火磚生產工藝
制造過程大致分為：
原料
粉料制備(破碎、粉碎、篩分)
比例配料
制丕混煉
干燥成型
燒結
檢驗
包裝
按照制備方法可以分為：燒成磚，不燒磚，電熔磚，耐火隔熱磚
按照形狀分為：標準磚，普通磚，特異磚
按照原料分為：耐火粘土磚、高鋁磚、硅磚、鎂磚等
耐火磚尺寸檢測
應用描述

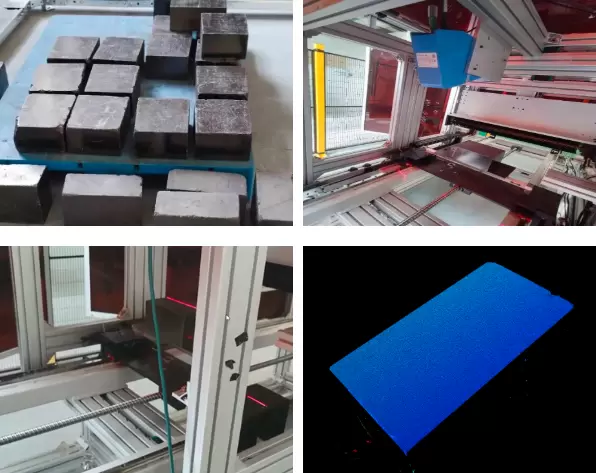

在檢驗、包裝、出貨等環節，需要核驗耐火磚形狀和尺寸是否符合規格要求，對長度、高度、寬度、平面度等檢測是否標準;常規檢測精度要求0.02-0.1mm
應用難點
物料種類多、尺寸及顏色各異
黑料吸光、亮面反光等問題，對相機成像質量要求高
需要3D相機景深兼容性好，具備速度優勢

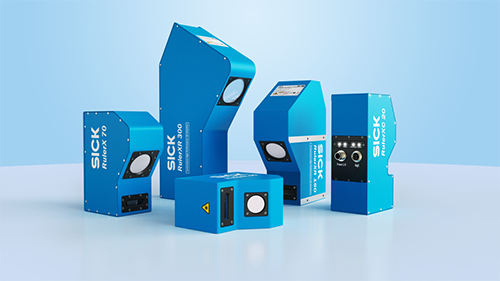

SICK RulerXR系列相機功能強大、速度快、可靈活配置，能夠勝任尺寸規格視覺檢測任務。
耐火磚表面缺陷檢測

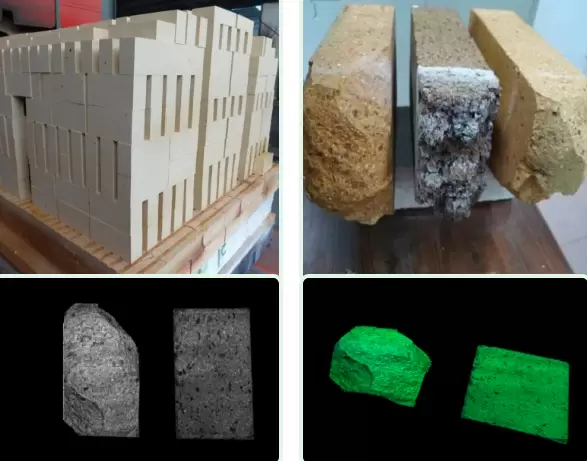

耐火磚熱成型后，耐火材料抵抗溫度的急劇變化而不破壞的性能稱為熱震穩定性;此種性能也稱為抗熱震性或溫度急變抵抗性。眾所周知，硅磚受急冷急熱易產生裂紋、開裂;鎂磚易于剝落。
應用描述：
SICK 3D相機檢測耐火磚表面缺陷：3D相機配套耐火磚溫度疲勞檢測機，檢測耐火磚端面情況。
工作流程：
抓料入爐1500度極溫20-30min
水冷5-10min
3D相機檢測端面情況，判斷表面是否有剝落，從而驗證耐火磚熱震穩定度
相機檢測內容：
檢測端面1-2mm級別崩裂 ，變形，破損，掉渣等表面情況
應用難點：
材料種類多、表面缺陷情況多樣，光照后情況不同，成像質量要求較高
周圍有加熱爐以及水冷等環境，環境較為惡劣，對相機穩定性要求高
架設空間有限，需要完成快速配置
SICK Trispector1030 相機有效地通過圖像量化了耐火磚熱震穩定程度，適配不同種耐火磚材料，高鋁，鎂制，炭制等不同材料，把關質檢，助力行業新發展。
