針對帶網格內腔鋁合金零件滾彎成形后筋條屈曲失穩和滾彎精度較差的問題，建立網格內腔鋁合金零件滾彎模型，通過有限元法分析零件在滾彎過程中的受力特點，提出了優化后的網格內腔鋁合金零件結構。經驗證，滾彎成形時應力水平較為均勻，變形得到有效控制。
1序言
帶網格內腔的鋁合金零件質量輕、強度好，廣泛應用于飛機機身機翼、火箭殼體等。根據帶網格內腔鋁合金零件的特點，滾彎是應用最多的一種成形方法[1]。常規工藝是先進行板材彎曲，再進行內腔的加工，優點是精度高，但是需要使用昂貴的五軸數控加工設備；另外一種方案是先加工網格內腔，再進行零件的滾彎，只需要普通三軸數控機床即可完成加工，但是在滾彎過程中網格處受力不均，容易造成筋條屈曲失穩甚至斷裂，蒙皮褶皺。
國內外有許多對帶網格內腔鋁合金零件滾彎成形工藝的研究，劉勁松針對整體填料對網格內腔零件滾彎成形的影響進行探究，發現填料可以改善受力不均和筋條失穩的問題，但是填料加工與固定較為繁瑣，且重復利用率較低[2]；郜陽設計了上下焊接邊結構優化的零件，提高了零件滾彎成形后的直線度且減小了殘余應力帶來的變形，但增加優化結構后零件質量增大較多[3]。
本文在有限元分析的基礎上，提出在網格內腔零件筋條以及網格四角銑削圓角的新思路，探究?jī)?yōu)化后的結構對帶網格內腔鋁合金零件滾彎成形精度的改善，可為相關航空航天零件的滾彎成形工藝提供參考。
2零件滾彎成形有限元模型的建立
2.1有限元分析幾何模型建模與結構優化
圖1所示的網格內腔鋁合金零件，外形尺寸約為520mm×260mm，加工網格為等尺寸正方形網格，邊長為100mm，網格內部蒙皮厚度為2.5mm，相鄰網格間筋條厚度為4mm，筋條高度為15mm，焊接邊高度為6mm。

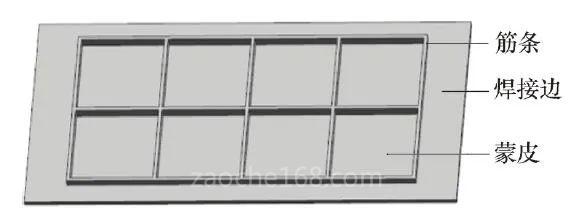

圖1 網格內腔鋁合金零件
在了解網格內腔鋁合金零件在滾彎過程中受力情況的基礎上進行結構優化，具體思路為：針對網格內腔鋁合金零件的內部網格，在滾彎加工前在網格四角銑削出半徑為5mm的圓角（見圖2a），并根據網格筋條的厚度，在全部網格筋條頂部銑削出半徑為2mm的倒圓角（見圖2b），改善筋條受力后屈曲變形和零件受力不均的情況。
a）R5mm圓角 b）R2mm倒圓角
圖2 網格內腔結構優化示意
滾彎成形是通過滾動的輥軸形成三點連續彎曲，并逐步產生塑性彎曲。網格內腔零件滾彎成形下壓過程如圖3所示，幾何模型尺寸見表1。

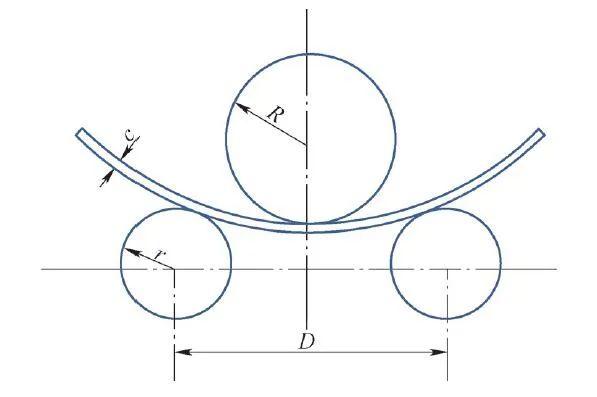

圖3 網格內腔零件滾彎成形下壓示意
表1 幾何模型尺寸（單位：mm）
滾彎設備輥?zhàn)邮褂玫牟牧鲜浅邚?qiáng)度合金鋼42GrMo，由于其硬度高、不易變形，故作為剛體處理。鋁合金材料性能見表2[4]。
表2 鋁合金材料性能
2.2 網格劃分與邊界條件設置
有限元分析中網格劃分會對結果產生重要影響，合理的網格劃分既可以減少運算量，又可以最大程度模擬真實變形情況[5]。本文選擇采用C3D8R的六面體網格，網格劃分后的模型如圖4所示。

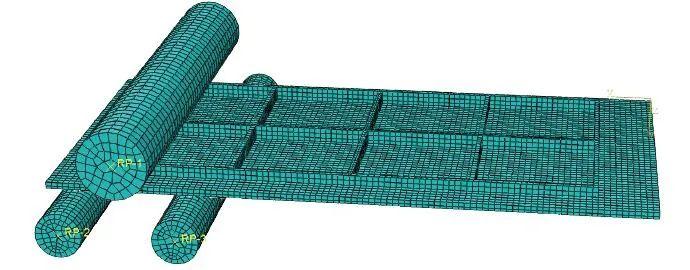

圖4 網格劃分后的模型
3零件滾彎成形有限元分析
為分析兩種結構在上輥下壓量相同時的等效應力分布，分別對比上輥下壓結束（即第一步結束）時，以及第三步零件滾彎結束（上輥上升）時兩種結構的等效應力。第一步結束時未優化的網格內腔鋁合金零件的應力云圖如圖5a所示，優化后的零件應力云圖如圖5b所示。由圖5可知，上輥下壓結束時，零件變形主要集中在兩個下輥之間的部位，其余大部分區域還未進入塑性變形階段。對比結構優化前后的應力，并沿縱向位置測量焊接邊、筋條和蒙皮3處受力的大小，結果如圖6所示。由圖6可知，未優化網格內腔零件等效應力均勻性較差，導致變形過程中產生了筋條屈曲、背部棱印等缺陷；優化后零件整體應力分布的均勻性提高，避免了筋條屈曲，并改善了背部棱印等缺陷。

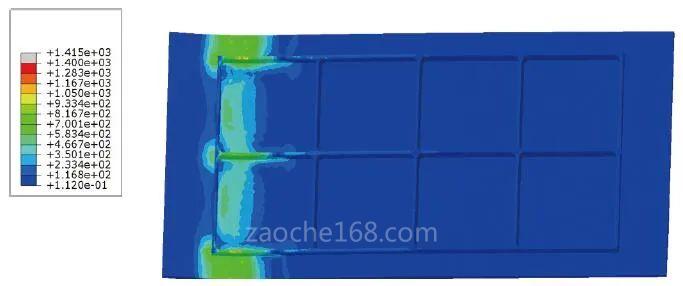

a）優化前

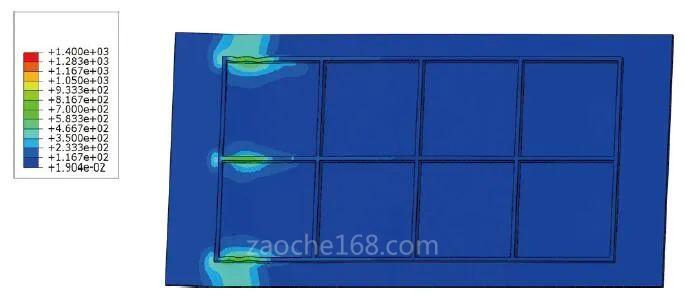

b）優化后
圖5 第一步結束后零件應力分布

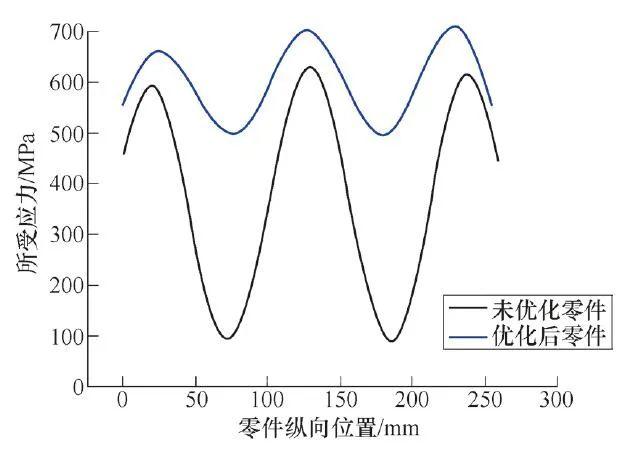

圖6 零件縱向位置所受應力
當?shù)谌浇Y(jié)束時，下輥停止轉動，上輥向上位移，零件應力釋放。由圖7可以看出，相較于未優化零件（見圖7a），優化后的零件（見圖7b）未出現筋條屈曲開裂、背部棱印等缺陷，蒙皮、筋條和焊接邊3處受力均勻，在滾彎中3處都產生均勻的應變，使優化后的零件滾彎半徑和殘余應力分布變得均勻，同時使得零件回彈和回彈后的半徑也更加均勻。

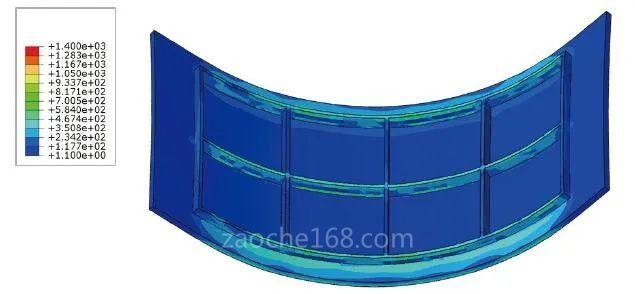

a）優化前

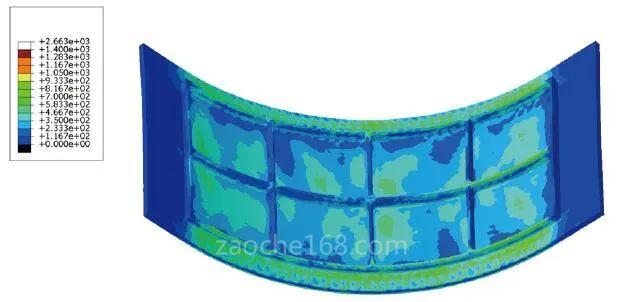

b）優化后
圖7 第三步結束后零件應力分布
4 結束語
網格內腔鋁合金零件滾彎成形時筋條受力不均是筋條屈曲失穩、零件背部有棱印的主要原因。筋條結構優化后的網格內腔鋁合金零件在滾彎成形時各區域應力水平接近一致，且在相同下壓量下，優化后的零件滾彎成形后彎曲半徑更加均勻，獲得的成形件幾何精度高。
參考文獻：
[1] 尹蘋，晉坤，祝世強.數銑網格壁板滾彎成型工藝研究[J].鍛壓技術，2018，43（2）：19-23.
[2] 劉勁松，肖寒，白單.鋁合金整體壁板填料滾彎成型有限元仿真[J].計算機輔助工程，2013，（S1）：412-417.
[3] 郜陽.網格壁板滾彎成型結構優化和試驗驗證[J].鍛壓技術，2017，42（6）：66-69.
[4] 倪煬.7075鋁合金板料熱沖壓成型工藝研究[D].天津：天津職業技術師范大學，2020.
[5] 賴松柏，陳同祥.整體壁板填料輔助滾彎成型的動力顯式分析方法[J].航天器工程，2012，21（3）：41-46.
