器件采用0603、0805和0806小型封裝，高度僅為0.8 mm

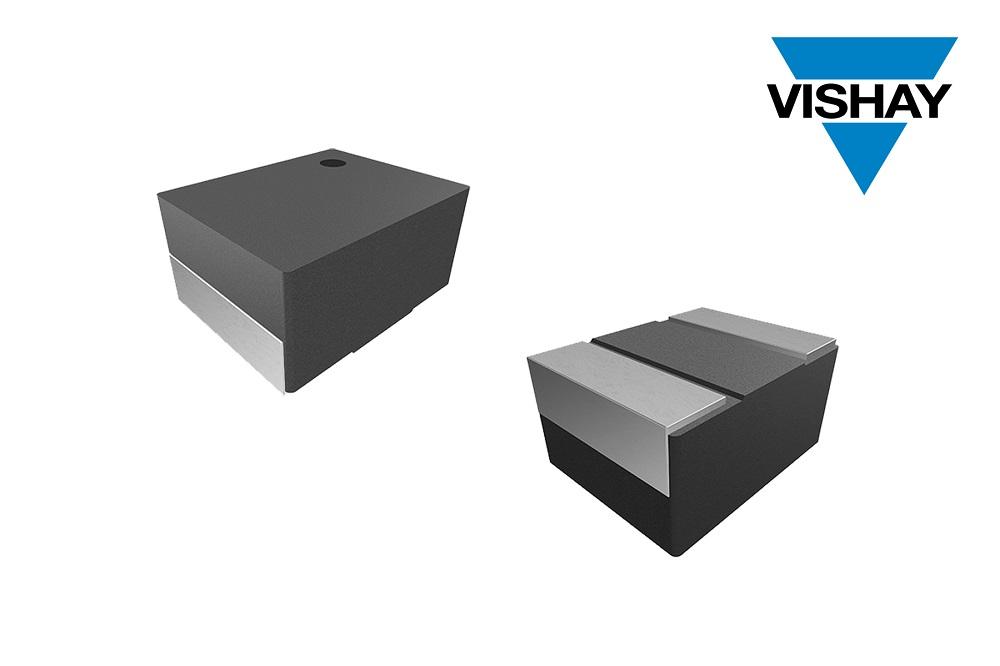

賓夕法尼亞、MALVERN — 2022年9月19日 — 日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出0603、0805和0806三款外形尺寸小型器件---IHHP-0603ZH-01、IHHP-0805ZH-01和IHHP-0806ZH-01，擴充其IHHP系列超薄、大電流功率電感器。Vishay Dale IHHP-0603ZH-01、IHHP-0805ZH-01和IHHP-0806ZH-01具有DCR低，磁芯損耗小的特點，最大高度僅為0.8 mm，用于物聯網（IoT）設備和便攜式電子產品，既節省空間又提高效率。
日前發布的器件適用于筆記本電腦、平板電腦、物聯網和其他手持電池供電電子設備的DC/DC轉換器和電源模塊。功率電感器使用磁合金，噪聲低，采用磁屏蔽防止周邊器件產生的干擾。
IHHP-0603ZH-01、IHHP-0805ZH-01和IHHP-0806ZH-01最大DCR低至24 mΩ，飽和電流高達5.2 A，溫升電流達4.9 A。器件工作溫度-55 °C至+125 °C，采用符合RoHS標準、100 %無鉛（Pb）鐵粉合金復合屏蔽結構封裝。
器件規格表：
|
產品編號 |
IHHP-0603ZH-01 |
IHHP-0805ZH-01 |
IHHP-0806ZH-01 |
|
外形尺寸 |
0603 |
0805 |
0806 |
|
1 MHz條件下電感 (μH) |
0.47~1.0 |
0.47~2.2 |
0.47~2.2 |
|
25 °C條件下典型DCR (mΩ) |
36~95 |
26~90 |
20~75 |
|
25 °C條件下最大DCR (mΩ) |
43~110 |
33~110 |
24~90 |
|
典型溫升電流 (A) (1) |
2.0~3.3 |
1.8~3.9 |
2.6~4.9 |
|
最大溫升電流 (A) (1) |
1.8~3.0 |
1.6~3.7 |
2.3~4.5 |
|
典型飽和電流 (A) (2) |
2.3~3.4 |
2.1~4.8 |
2.9~5.2 |
|
最大飽和電流 (A) (2) |
2.1~3.1 |
1.9~4.3 |
2.7~4.7 |
(1) 直流電流 (A) 會導致ΔT下降約40 °C
(2) 直流電流 (A) 會導致L0下降約30 %
新款電感器現可提供樣品并已量產，大宗訂貨供貨周期為14周。
