孔是機械零件中最常見的一類元素，起著定位、裝配等作用，對于孔的標注應該盡量的簡潔明了，今天我們看一看常見孔的標注方法。
普通孔的尺寸標注
圓孔

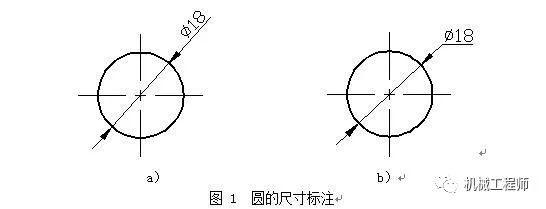

圖1 a)、b)所示圓孔的兩種標注均符合標準。
長圓孔
關于長圓孔的位置尺寸標注：
如果只有一個長圓孔，可以以兩頭半圓孔來定位，此時長圓孔的中心線可不畫，但需要畫兩頭半圓孔的十字中心線；如果有n個長圓孔，建議以長圓孔的中心定位，然后把長圓孔作為一個獨立的結構來標準形狀尺寸（目的是相同的地方只需要標注一處），需要畫長圓孔的中心線和兩頭半圓孔的十字中心線?？捎靡€引出標明n個。
關于長圓孔的自身尺寸：
當需要指明半徑尺寸是由其他尺寸所確定時應用尺寸線和符號R標出但不要注寫尺寸數字。
在二維圖樣中普通長圓孔的標注如圖2所示。（其中b——表示寬度，l——表示長度），R為字母假尺寸。
方孔
長方形孔的標注如圖3所示（B×L，其中B表示寬度，L表示長度）。

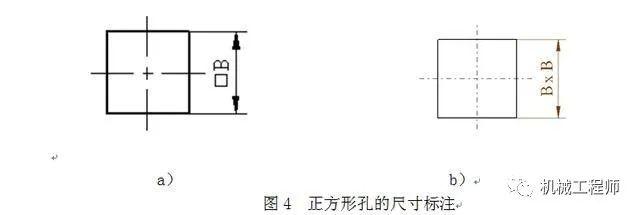

正方形孔的標注，可以采用邊長尺寸數字前加注符號“□”，如圖4a）所示。也可以用“B×B”表示，如圖4b），B為正方形的邊長。
月牙孔

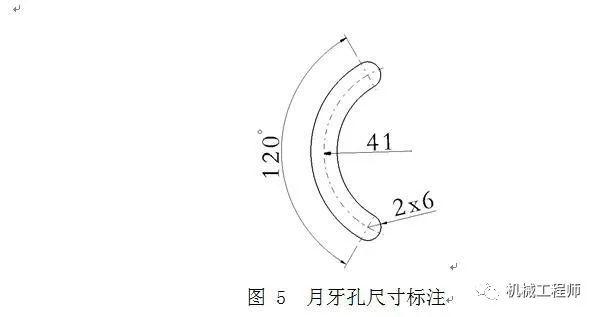

月牙孔的標注如圖5所示。
定位孔

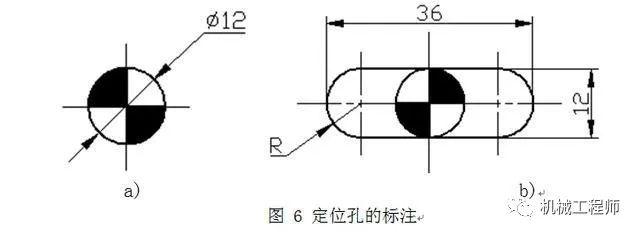

定位孔的標注如圖6所示，做定位用的長圓孔也要求做類似的標志 ，該標志放到長圓孔中心，直徑與長圓孔兩端的半圓直徑相同?？偝蓤D紙上需要標注相應的定位孔。
異型孔
異型孔一般只標用途，當異型孔比較規則時，可標注輪廓尺寸。
非平面上孔的標注
直接在視圖上標注，標注尺寸為沿其法線方向的投影尺寸。
相同孔的標注
對相同的孔（圓孔、方孔、長圓孔等）用大寫英文字母（其中I、O、Z不允許使用）加序號的方式標注，每組孔對應一個大寫英文字母，從“A”開始，如圖7 所示。
孔中心輔助線
對在2D圖面中，做尺寸基準參考的孔，需在其他視圖（法線投影視圖除外）顯示孔中心軸線，此軸線采用3D生成的方式。

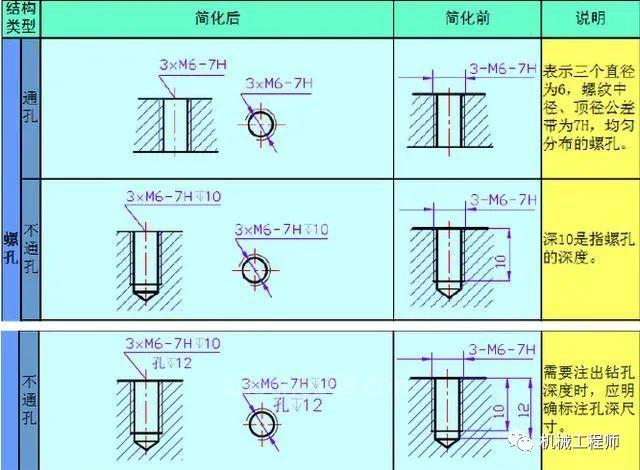

螺孔的標注

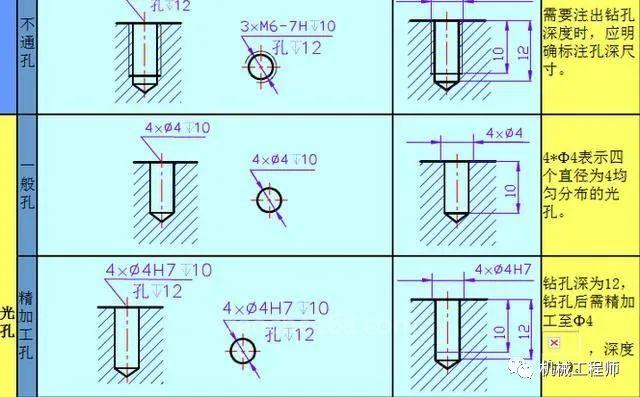

光孔的標注

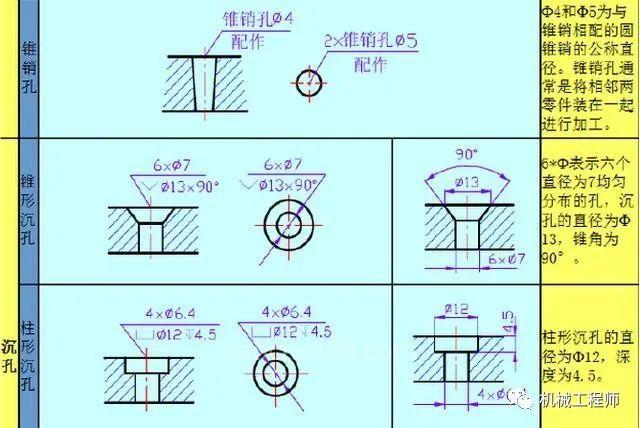

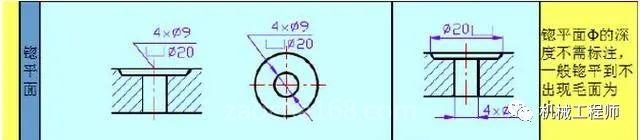

沉孔的標注
注：“EQS”為均布孔的縮寫詞。
