山高公司的整體式工具系統的Steadyline面銑刀柄，以內置減振系統為特色，適用于高生產率要求的長懸伸銑削， Accu-Fit?面銑刀柄帶有靜壓膨脹心軸，可以最小化切削刀具的跳動量。
（本篇選自《數控刀具選用指南》第八章第二節（三）整體式數控工具系統（TSG）的典型產品）
（二）山高整體式工具系統
1.EPB-Monobloc刀柄
（1）5545型-面銑刀柄，Accu-Fit?（見圖1），表1為5545型-面銑刀柄規格，其特點如下：
1）具有可膨脹的液壓心軸。
2）跳動量最大值5μm。
3）心軸帶有冷卻通路。

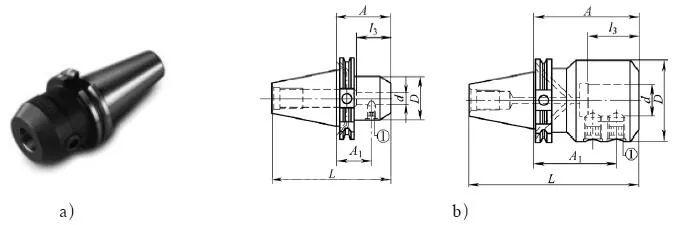

a ）刀柄外觀圖 b）刀柄結構圖
圖1 5545型-面銑刀柄

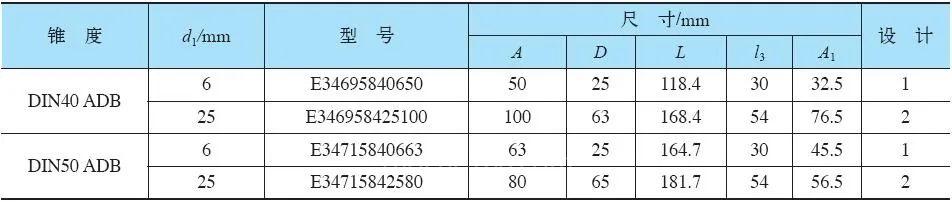

表1 5545型-面銑刀柄規格
（2）5555/5556型-Steadyline?，減振面銑刀柄（見圖2），表2為5555/5556型-Steadyline?減振面銑刀柄規格，其特點如下：
1）具有動態減振功能。
2）最大直接跳動量5μm。
3）心軸帶有冷卻通路。
a ）刀柄外觀圖
b）刀柄結構圖
圖2 5555/5556型-Steadyline?減振面銑刀柄

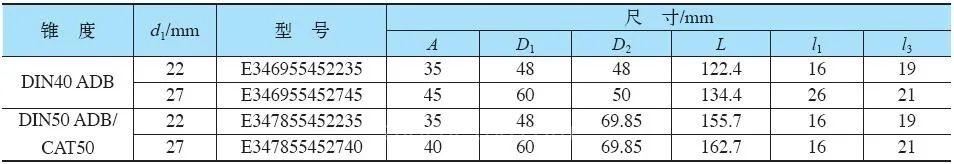

表2 5555/5556型-Steadyline?減振面銑刀柄規格
（3）584型-側固刀柄，Weldon-DIN 1835B型/DIN 6535 HB型（見圖3），表3為584型-側固刀柄規格，其特點如下：
1）跳動量最大值3μm。
2）Weldon d16、20、25、32和40，帶有磨削端面（Seco Weldon兼容）。
a ）刀柄外觀圖 b）刀柄結構圖
圖3 584型-側固刀柄
表3 584型-側固刀柄規格
2. EPB-Monobloc刀柄BT JIS B 6339-ADB

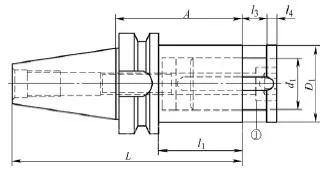

（1）5657型-三面刃銑刀柄（見圖4），表4為5657型-三面刃銑刀柄的規格，其特點如下：
1）帶可調滑動桿的刀柄。
2）適用于如山高A型三面刃銑刀。

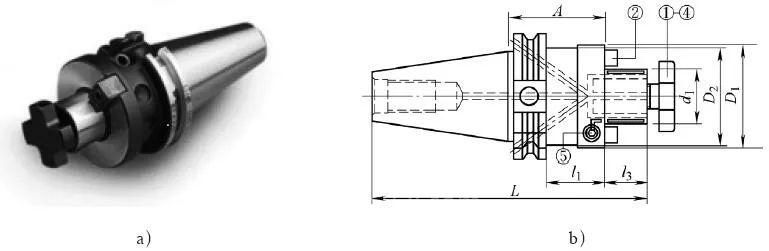

a）刀柄外觀圖
b）刀柄結構圖
圖4 5657型-三面刃銑刀柄

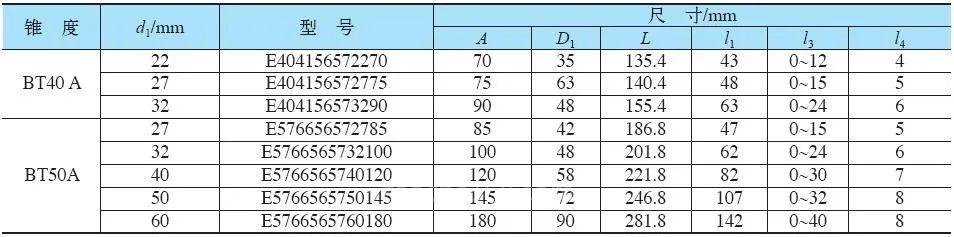

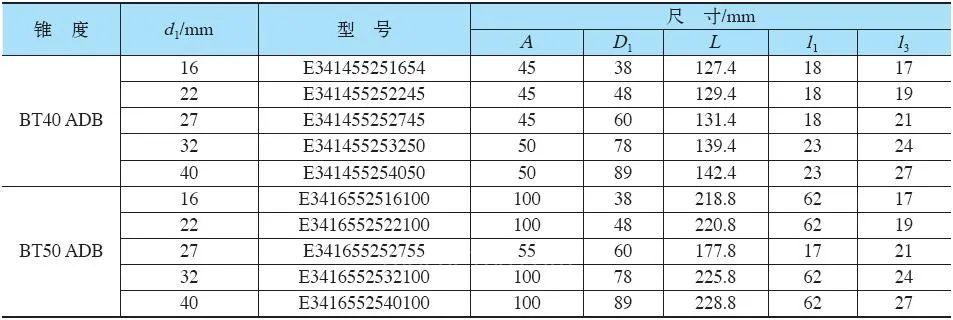

表4 5657型-三面刃銑刀柄的規格
（2）5525/5524型-減振面銑刀柄（見圖5），帶內冷通路，表5為5525/5524型-減振面銑刀柄規格，其特點如下：
1）跳動量最大值5μm。
2）心軸帶有冷卻通路。

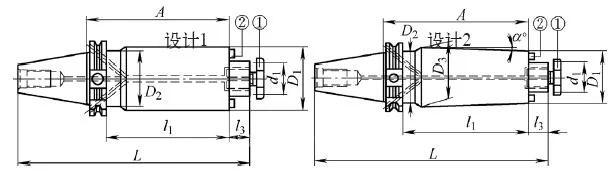

a）刀柄外觀圖
b）刀柄結構圖
圖5 5525/5524型-減振面銑刀柄

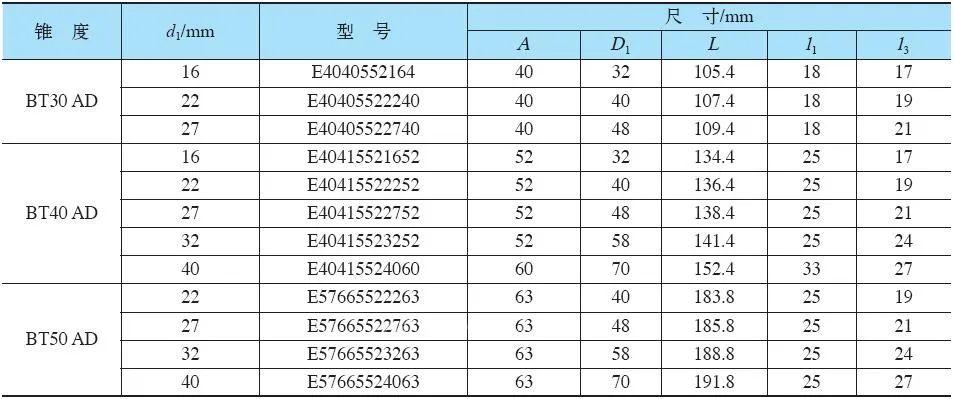

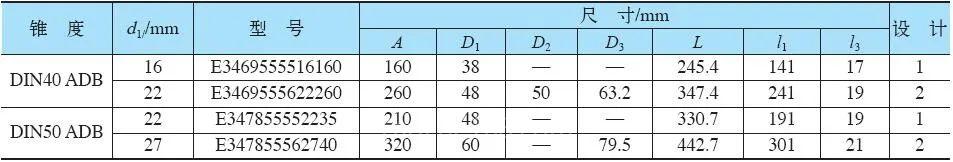

表8-10 5525/5524型-減振面銑刀柄規格

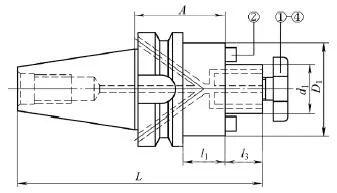

（3）552型-面銑刀柄（見圖6），小端面-ISO 3937，表6為552型-面銑刀柄規格，其特點如下：
1）最大直接跳動量5μm。
2）小前端面直徑D1，符合ISO 3937，適用于山高B型三面刃銑刀。

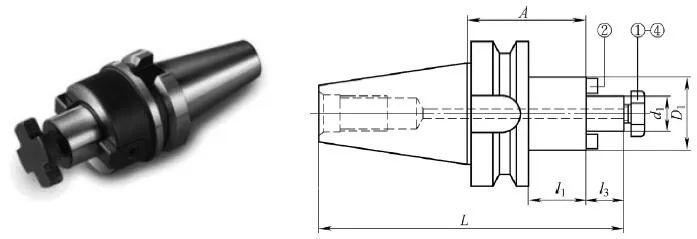

a）刀柄外觀圖 b）刀柄結構圖
圖6 552型-面銑刀柄
表6 552型-面銑刀柄規格
