汽車的制造中，發動機是最關鍵最核心的部件，俗稱汽車的“心臟”。它是一輛汽車中最為復雜和最能體現制造技術的部分，而氣缸體是發動機的主體，它將各個氣缸和曲軸箱連成一體，是安裝活塞、曲軸以及其他零部件的支承骨架，同時氣缸體內部集成了發動機中大部分油道。油道主要作用是供高壓潤滑的機油通過，柴油機油道壓力通常在290kPa以上，油道一旦泄漏，將導致嚴重的后果。在制造中，油道的密封性能必須得到保證。
問題提出
我司引進美國福特汽車的PUMA發動機，并建造了自己的缸體、缸蓋、曲軸及連桿的機加工生產線和整機裝配線。生產線設計產能10.3萬臺/年，其中缸體生產線孔類加工全部使用德國雙交換托盤臥加工中心。發動機投產三年后，售后先后反饋有500km新車發動機漏油。仔細查看漏油部位，主要是從發動機缸體后端面主油道孔口滲出，孔口密封方式為抽芯鉚釘。進一步拆除抽芯鉚釘查看失效原因 ，發現主油道孔內有明顯的螺旋狀刀紋（圖1 ），刀紋用指甲觸碰有所感知。同時，拆除一臺不滲油的缸體，孔內部無異常刀紋。查找投產前三年記錄，無發動機油道漏油反饋，查找投產時封存的樣件，無刀紋問題。

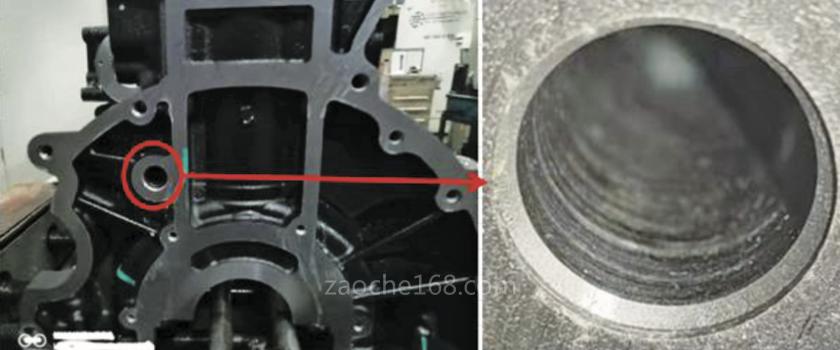

圖1 主油道孔內螺旋狀刀紋
初步原因分析
針對主油道孔內螺旋狀刀紋產生的原因，我們首先對加工工藝進行梳理：根據主油道孔的產品圖紙（圖2），得知主油道孔總深度427mm，孔徑φ16(-0.16，+0.32)mm，孔內粗糙度Ra6.3mm。根據主油道引導孔直槽鉆圖紙（圖3），得知刀具直徑是φ16.18 mm(H7)。根據深孔麻花鈷圖紙（圖4），得知刀具直徑是￠16.15mm（H7）。

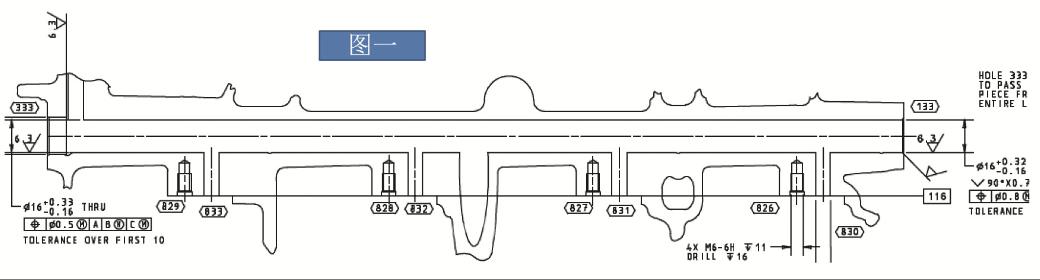

圖2 主油道孔的產品圖紙
圖3 主油道引導孔直槽鉆圖紙

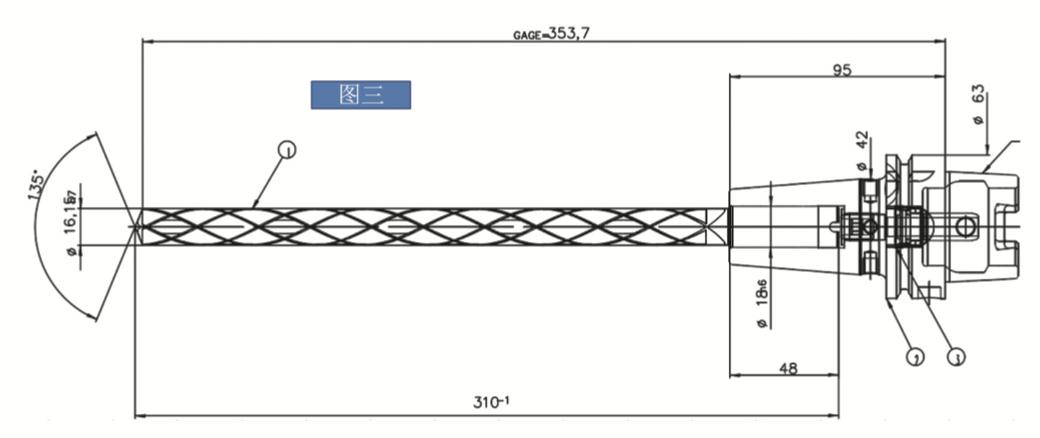

圖4 深孔麻花鉆圖紙
加工順序：首先引導孔直槽鉆在后端面和前端面分別鉆孔，深度分別是110mm和118 mm；第二步是麻花鉆在前端面鉆孔深度190mm，然后在后端面鉆孔深度250mm，鉆通主油道孔。加工完成后以F5000的速度進行退刀。
初步原因:通過對直槽鉆加工后暫停加工，我們發現直槽鉆加工完后孔內光滑無刀紋，再繼續使用麻花鉆加工，刀紋出現，螺旋刀紋的間距和退刀速度匹配。初步確定刀紋的產生是由麻花鉆退刀導致，同一臺機床螺旋刀紋時有時無。
根本原因分析
經過判斷，我們確定螺旋刀紋是深孔麻花鉆退刀時造成的，對于造成深孔麻花鉆退刀紋產生的原因，我們從以下方面進行分析：
工件：測量有刀紋和無刀紋工件定位面和定位孔，尺寸合格、外形相同，無其他干涉造成影響；測量工件硬度分別為208HB和210HB，符合圖紙要求的187~241HB要求；工件成分組織測量無異常。通過以上判斷，初步可排除工件原因?qū)е峦说都y。
夾具：檢查雙托盤夾具壓塊鎖緊螺母，擰緊正常;檢查機床自動夾緊狀態下的壓頭和壓塊，無松動；夾具定位銷直徑和定位面測量正常；夾緊狀態下表顯托盤夾緊壓力為240bar(1bar=105Pa)， 在要求的210~260bar范圍內。通過以上判斷，初步可排除夾具原因?qū)?致退刀紋。
刀具：實測引導直槽鉆直徑為φ16.17mm，符合φ16.18mm(H7) 要求；實測深孔麻花鉆直徑為φ16.13mm，符合φ16.15mm(H7) 要求；實測深孔麻花鉆徑向圓跳動0.007mm，符合要求；引導鉆和 深孔麻花鉆之間設計預留的間隙為0.04mm，符合間隙要求;
機床：使用激光干涉檢測儀對機床重復定位精度進行檢測，實測為0.0029mm，符合0.005mm 以內要求；架表實測機床主軸徑向近端圓跳動為0.008mm，遠端為0.021mm；側母線為0.014mm，符合要求。觀察機床換刀過程，確認深孔麻花鉆刀柄與主軸結合無夾雜鐵屑等臟物，機床主軸換刀吹氣功能 正常;在液壓站出口處連接壓力表，監測液壓站輸出壓力穩定。
程序：深孔麻花鉆快進轉攻進時安全距離預留為3mm，實測為3mm正常；深孔麻花鉆快退速度為F5000；嘗試更換以F2000快退速度并試加工，刀紋變得更加密集，波紋之間間距變小。
根據以上驗證，加上新引導孔麻花鉆和深孔鉆頭累計修磨使用壽命是15~20次。綜合判斷: 刀具修磨質量、直徑、跳動和機床主軸跳動等綜合原因最終導致螺旋刀紋的偶發性出現。
解決方法
1.方案一
目前使用的引導鉆和深孔鉆都是修磨刀具，把引導鉆和深孔鉆更換成新刀(未修磨)并加工 驗證，共加工10件，出現1件刀紋工件，增加引導孔和深孔鉆 之間鉆孔間隙，為驗證間隙對刀紋的影響，人為把麻花鉆的直徑修磨至φ16.05mm，引導鉆直徑保持不變，引導鉆和深孔麻花鉆之間間隙提高至0.12mm。把修磨后的深孔麻花鉆用機床進行加工驗證。共加工10件工件，出現2件螺旋刀紋工件。
2. 方案二
把后端面引導孔深度從110mm分別降低至70mm和50mm，同時把深孔麻花鉆的攻進位置縮短70mm和50mm，與引導孔深度相匹配。在其他條件未改變情況下進行加工驗證， 兩種距離各加工10件工件，分別出現4件和3件螺旋刀紋，此方案無法消除刀紋。
3. 方案三
在按現有工藝方案引導鉆和深孔麻花鉆加工完成的基礎上，在后端面主油道孔孔口增加一把鉸刀進行鉸削，鉸削深度與抽芯 鉚釘相匹配。
根據產品設計方確認，抽芯鉚釘不能進行直徑更改，故要預留鉸削余量必須對孔口的直徑 進行縮小。在保留孔口直徑匹配 抽芯鉚釘不變的情況下，需對引導孔和深孔麻花鉆的刀具進行變更。經過和刀具工程師、產品設計工程師確認，引導直槽鉆直徑從φ16.18mm(H7)改為φ15.73mm(H7)，深孔麻花鉆直徑從φ16.15mm(H7)改為φ5.7mm(H7)，鉸刀直徑設計為φ16.2mm，鉸削長度為15mm。改進后的直槽鉆、麻花鉆、鉸刀裝用機床進行鉸削加工實驗。實驗共加工58件，未發現異常螺旋刀紋工件。經過數據統計分析，改進后孔徑的能力數據，改進前后的主油道孔孔內照片如圖5所示。通過在麻花鉆后增加鉸刀的加工方式，問題得到解決。

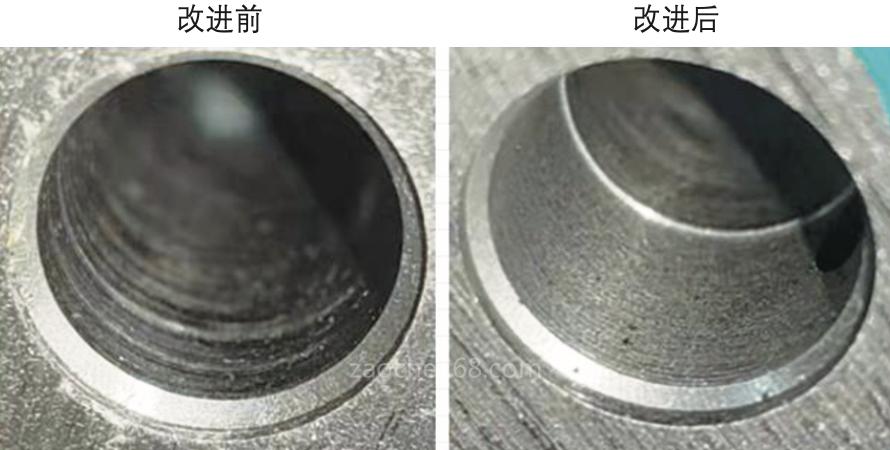

圖5 改進前后的主油道孔孔內照片
總結
綜上所述，本文通過工件、夾具、刀具、機床及程序等因素進行單個分析確認，最終發現各因子之間按照對應的標準并無明顯的異常。在所有因子中，刀具因素產生的影響最為突出，主機廠鉆頭類如麻花鉆和深孔鉆頭等累計循環修磨使用15~20次才達到報廢標準。綜合判斷：刀具修磨質量，刀具直徑、跳動和機床主軸跳動等綜合原因最終導致螺旋刀紋的偶發性出現。我們在不影響質量和不增加其他隱患的前提下，通過增加鉸刀加工消除此問題。
