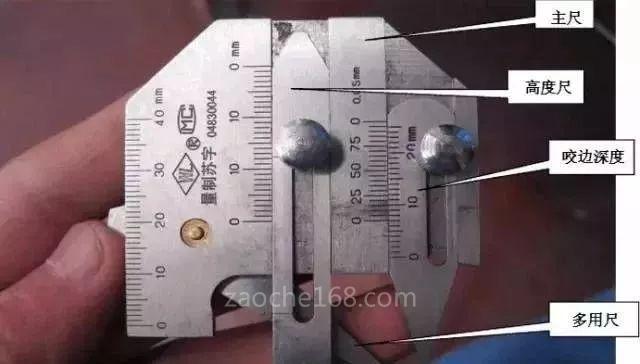

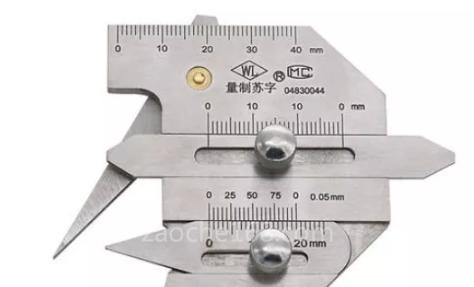

今天要說的就是焊接檢驗尺，主要有主尺、高度尺、咬邊深度尺和多用尺四個零件組成，是一種焊接檢驗尺，用來檢測焊件的各種坡口角度、高度、寬度、間隙和咬邊深度。
焊接檢驗尺是利用線紋和游標測量等原理，檢驗焊接件的焊縫寬度、高度、焊接間隙、坡口角度、咬邊深度等的計量器具。

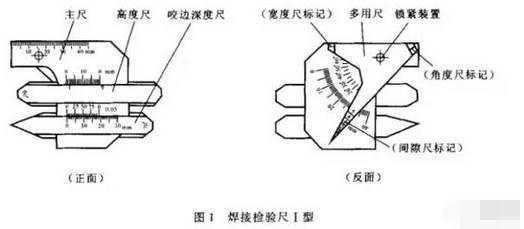

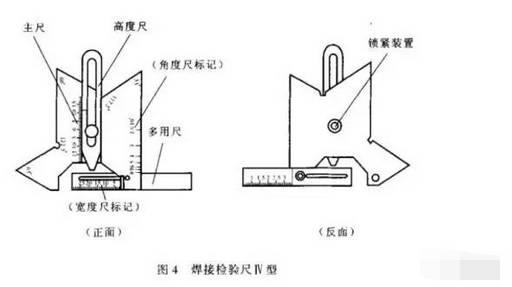

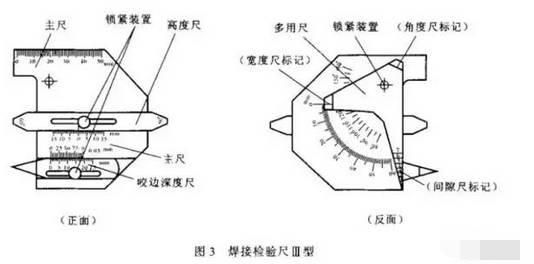

主要結構形式分為Ⅰ型（圖1）、Ⅱ型（圖2）、Ⅲ型（圖3）和Ⅳ型（圖4）。

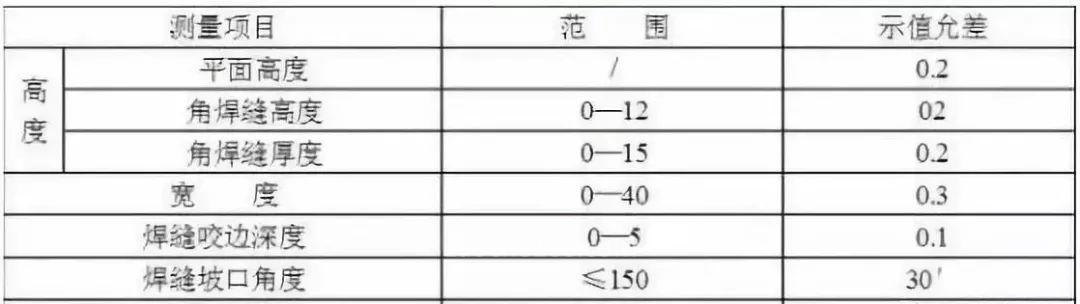

焊接檢驗尺的測量范圍及技術參數：
焊接檢驗尺的使用方法

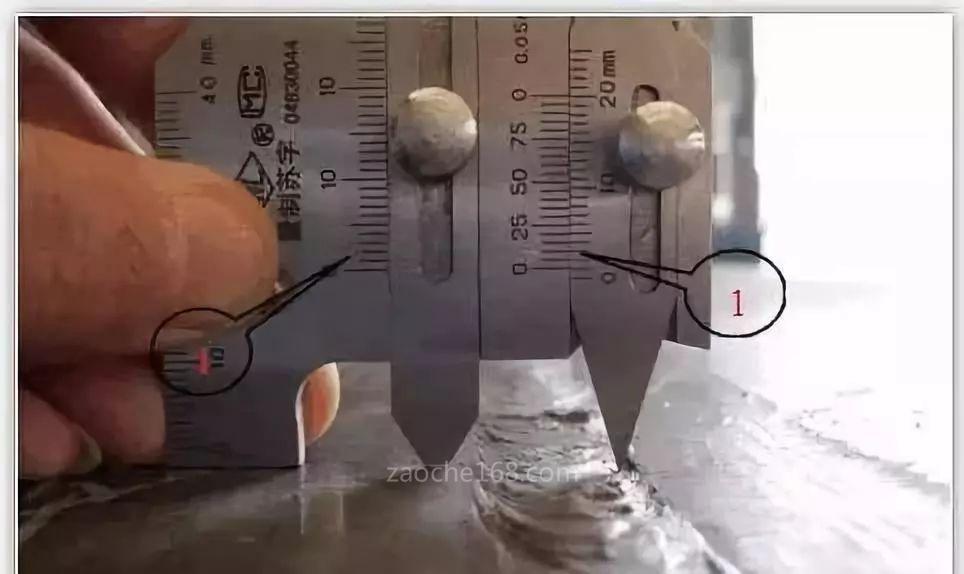

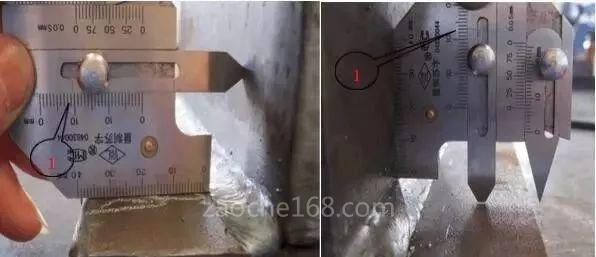

1、測量平面焊縫高度
首先把咬邊尺對準零，并緊固螺絲，然后滑動高度尺與焊點接觸，高度尺的所指示值，即為焊縫高度。

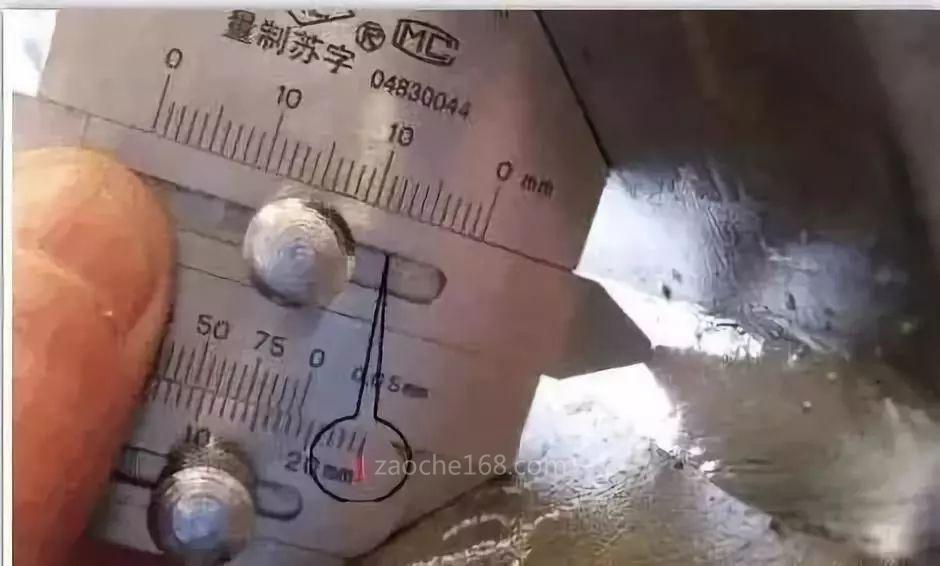

2、測量角焊高度
用該尺的工作面靠緊焊件和焊縫，并滑動高度尺與焊件的另一邊接觸，看高度尺的指示線，指示值即為焊縫高度。
3、測量角焊縫
在45°時的焊點為角焊縫厚度。首先把主體的工作面與焊件靠緊，并滑動高度尺與焊點接觸，高度尺所指示值即為焊縫高度。

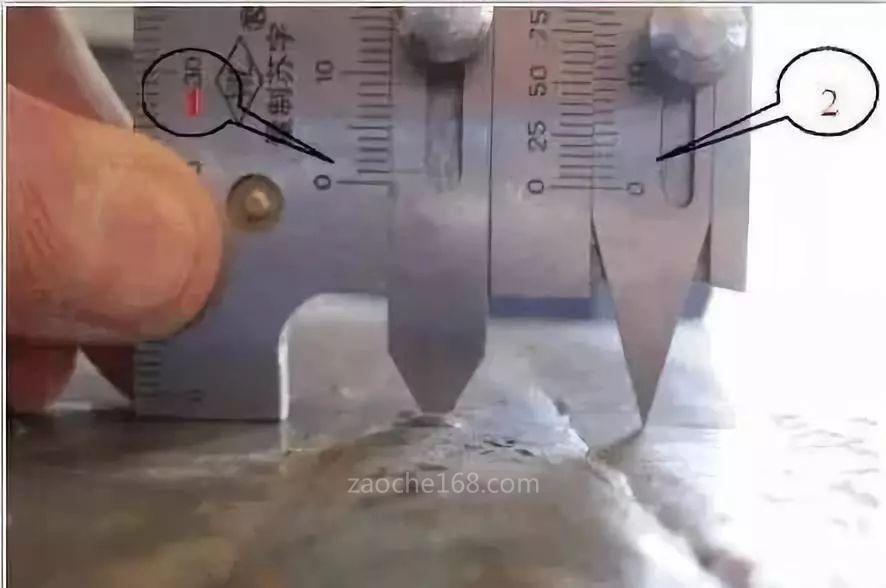

4、測量焊縫咬邊深度
首先把高度尺對準零位，并緊固螺絲，然后使用咬邊尺測量咬邊深度，看咬邊尺指示值，即為咬邊深度。
5、測量焊縫寬度
先用主體測量角靠緊焊縫的一邊，然后旋轉多用尺的測量角靠緊焊縫的另一邊，看多用尺上的指示值，即為焊縫寬度。

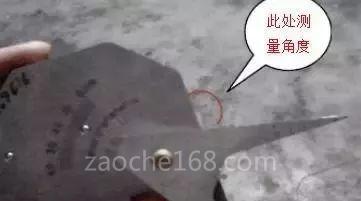

6、測量焊件坡口角度
根據焊件所需要的坡口角度，用主尺與多用尺配合?？粗鞒吖ぷ髅媾c多用尺工作面形成的角度，多用尺指示線所指示值為坡口角度。
7、測量焊縫寬度
先用主體測量角緊靠焊縫的一邊，然后旋轉多用尺的測量角靠緊焊縫的另一邊，看多用尺上的指示值，即為焊縫寬度。

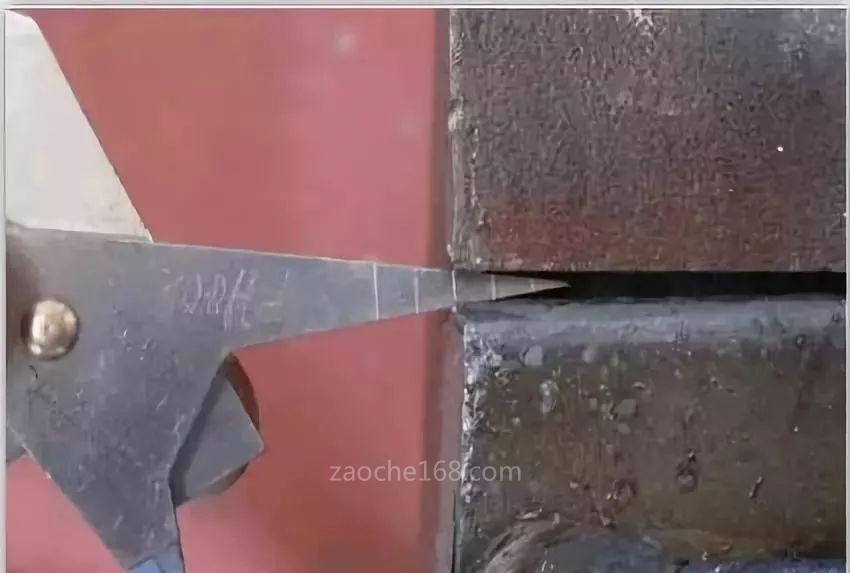

8、測量裝配間隙
用多用尺插入兩焊件之間，看多用尺上間隙尺所指值，即為間隙值。
焊接檢驗尺的保養
1、焊接檢驗尺不能與其它工具放在一起，以免變形造成劃傷，刻線模糊，影響精度。
2、不允許用香蕉水擦洗刻度部位。
3、多用尺上的間隙尺，不能當工具用。
