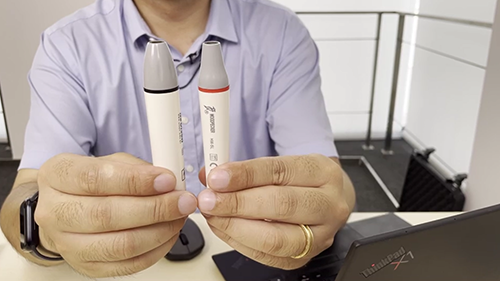

隨著人們生活水平的提高，對牙齒的健康也愈加重視。很多人每年都會去洗牙。洗牙時，醫生常用的就是超聲洗牙機。洗牙機自身也需要高溫消毒，溫度基本在130度左右。為了不讓高溫蒸汽進入腔體造成損壞，洗牙機都會有一些密封圈，它也根據功能會有不同顏色標記。那么如何檢測洗牙機是否有正確安裝對應的橡膠圈呢?
目前市場上洗牙機生產的自動化水平普遍較低，還存在許多人工檢測，容易造成錯誤。而我們今天為大家介紹一種針對密封圈安裝的自動化檢測方案：通過ifm的O2D500視覺傳感器，就可輕松檢測1)橡膠圈有無?2)哪種顏色的橡膠圈?
在綠光下可判斷橡膠圈有無，而在紅光下可識別橡膠圈是紅色還是黑色。通過在兩種不同的光源下分別建立圖像并設置模型，便能進行可靠檢測。

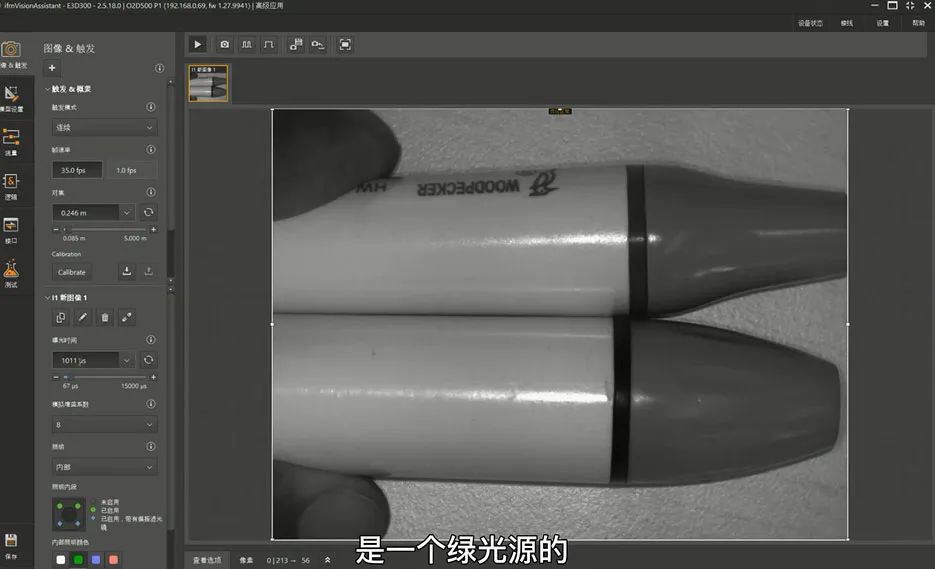

綠光源圖像，檢測有無：
紅光源圖像，判斷顏色：

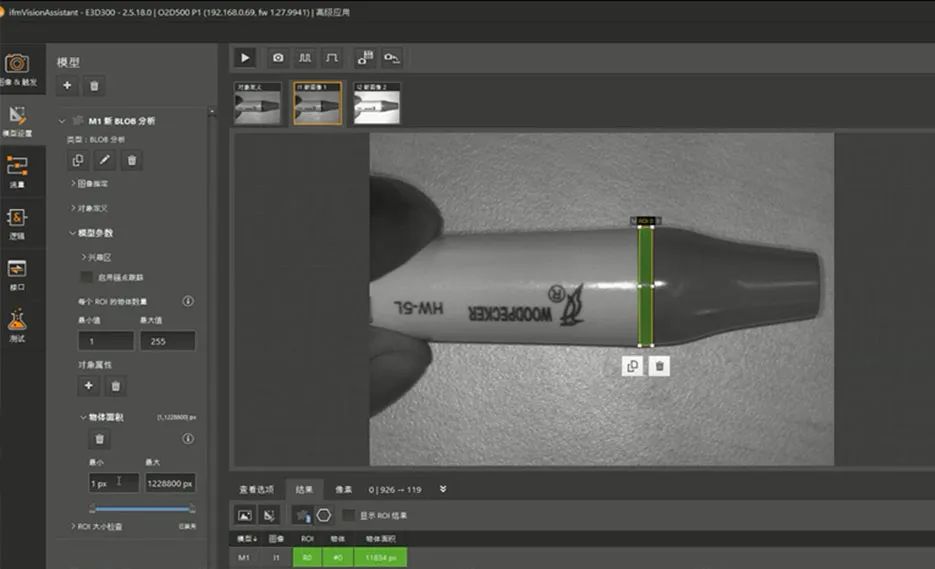

在兩個光源下分別建立模型(BLOB分析模式)并設置捕獲區域

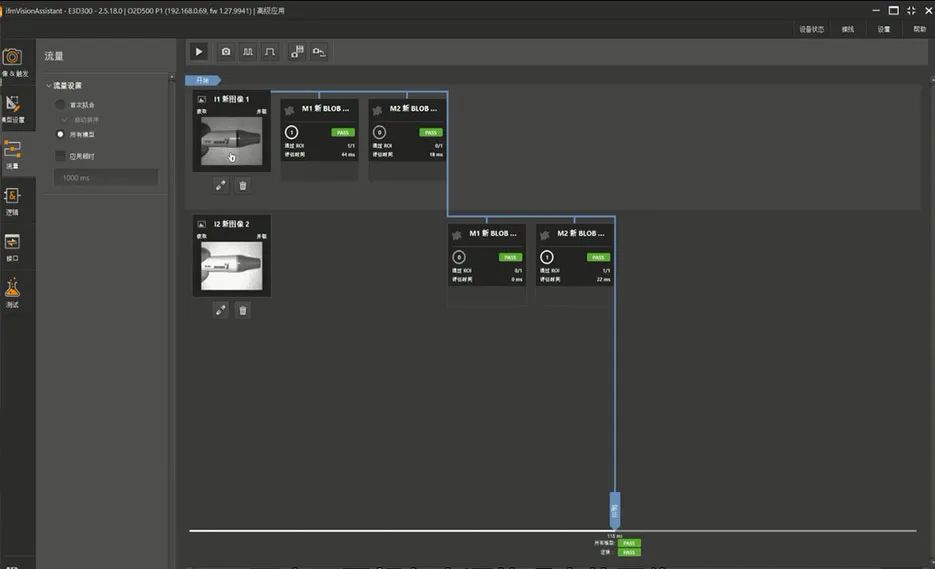

兩個不同光源的圖像對應兩個模型的檢測流程：

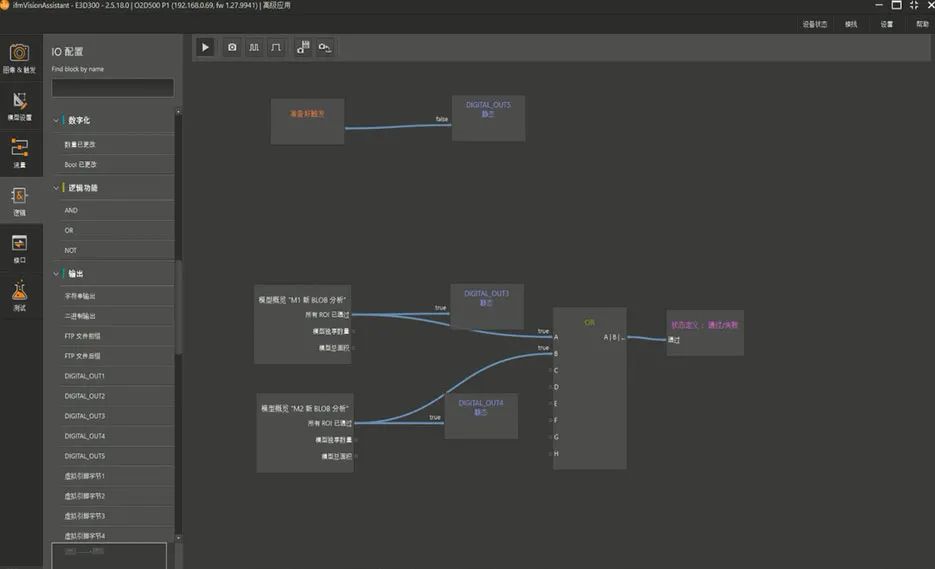

設置檢測邏輯，如：輸出3及輸出4對應是否找到目標物
結論：
如果是紅色橡膠圈，輸出3及輸出4都有數值
如果是黑色橡膠圈，輸出3有數值，在紅光下輸出4沒有輸出，因為在捕獲區域內顏色所占面積不夠。
如果沒有橡膠圈，輸出3沒有數值
由此可見，無論是零件缺失、顏色不準確或尺寸過小，新一代2D視覺傳感器都能進行可靠輪廓檢測和平面分析。它可利用表面、輪廓、尺寸和距離等特征來檢查物體的質量或過程步驟是否正確。
單個設備可完成物體輪廓檢測和平面分析

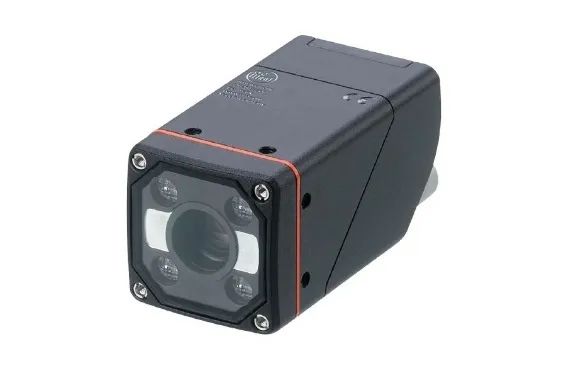

O2D500
可單獨或組合輪廓和表面2D檢驗，從而保證質量
強大的算法甚至能從容應對嚴苛的要求
用戶友好的軟件可簡化檢查任務的設置
在不斷變化的光照條件下可靠運行
失調監測功能可確?？煽康馁|(zhì)量控制
