基于Flexsim的桁架機械手工藝仿真方法

汽車動力總成生產線具有自動化、信息化及集成化程度高的特點。在生產線規劃階段，可以應用仿真技術來提高規劃的質量和效率。常見的仿真場景有物流設計、工裝夾具設計及人機工程設計等領域。比如，在物流設計領域，Flexsim仿真軟件已經得到比較廣泛的應用。

Flexsim是一款強大的分析工具，可以幫助工程師和規劃人員在系統的設計和操作過程中做出明智的決策。使用Flexsim，可以創建真實系統的3D計算機模型，然后使用比現實系統更短的時間和更少的成本進行研究。

Flexsim可以提供不同方案的大量信息反饋。通過Flexsim逼真的圖形動畫和績效報告，可以在短時間內發現并解決問題。使用Flexsim仿真（在現實中實施之前）的系統，或者在現實中執行操作之前，對它們進行測試，避免新系統實施初期會發生的很多風險。之前通過幾個月甚至幾年才能摸索出來的經驗和優化方式，現在使用Flexsim幾天和幾小時就能獲得。正因如此，我們嘗試在動力總成工廠桁架機械手規劃中推廣應用Flexsim。

桁架機械手工藝流程

桁架機械手如圖1所示，是一種在自動化工廠中常見的輸送工具，在動力總成氣缸體、氣缸蓋和曲軸生產線中有著廣泛應用。在通常的規劃實踐中，對于其效率的計算往往依賴于電子表格。這種方式只能機械地得出單純的節拍時間，無法得到不同質量抽檢頻次和不同機械手橫移速度等因素影響下的直觀數據。

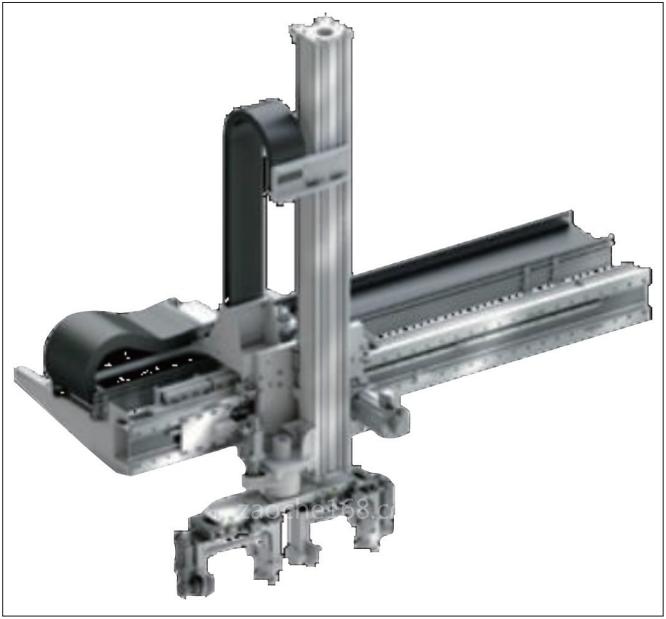

圖 1 桁架機械手

本文通過一個實際案例，介紹運用Flexsim軟件構建桁架機械手加工單元模型的方法和分析、優化過程。

桁架機械手加工單元的工藝流程如下：前序按固定節拍來料，進入本加工單元。桁架機械手將工件輸送到緩存料叉，緩存料叉最多負責兩臺機床的上下料。加工單元內共有2道加工工序，每道工序3臺加工中心。每道工序按一定頻次，通過桁架機械手將工件輸送到檢測工位，其余工件輸送到下料工位，離開本加工單元（圖2）。

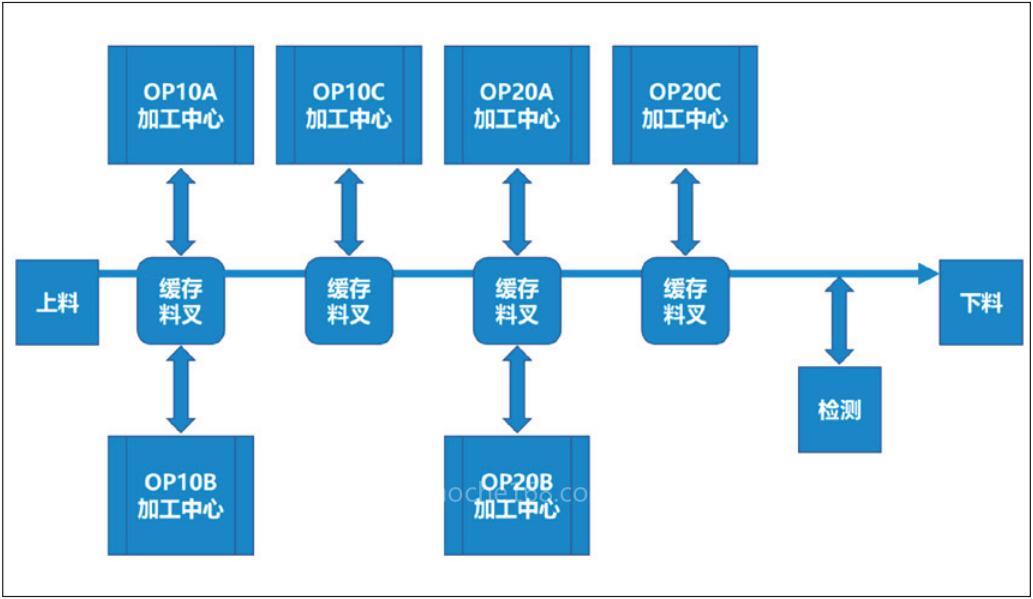

圖 2 一個桁架機械手工藝流程案例

建模過程

根據前述工藝流程，進行實體建模。
1）可以將桁架機械手看成是一個雙向移動的AGV小車，故將TaskExecuter設置在AGV模塊中的StraightPath路徑中，注意勾選TwoWay。
2）將加工中心和抽檢工位設置為Processer，緩存料叉、桁架上料口和下料口以及抽檢工位的上料口和下料口設置為Queue。各實體之間建立A連接或S連接。
3）機械手沿X方向的速度、加速度參數在StraightPath路徑的AGVNetwork中設置，其余參數（如加工時間、測量時間、測量頻次、上下料時間等）在GlobalTable中設置。這樣做的好處是，可以通過引用來實現參數的快速修改。建立好的模型如圖3所示。

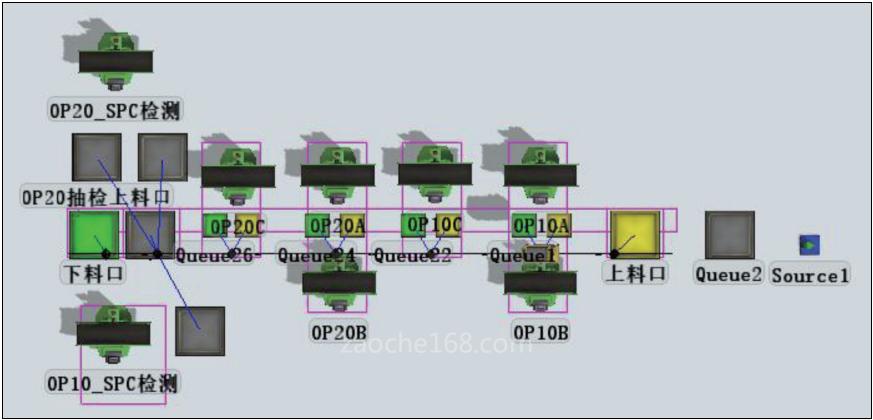

圖 3 實體建模案例

編寫邏輯流程

Flexsim的主要功能之一是能夠自定義創建模擬復雜業務流程基本邏輯的對象。到目前為止，大部分的定制都要求用戶使用FlexScript（Flexsim的內部腳本語言）來編寫代碼。

雖然許多高級用戶都喜歡能夠直接修改代碼，但一些用戶可能更傾向使用一個簡單的、友好的用戶界面，提供給他們編輯邏輯流程。

Flexsim新開發了ProcessFlow模塊，用于設計工藝流程。這個模塊可以直觀、無代碼地設置工藝流程。在本案例中，我們就是通過ProcessFlow這個工具，將實際的工藝流程導入到建立好的實體模型中。編好的邏輯流程如圖4所示。

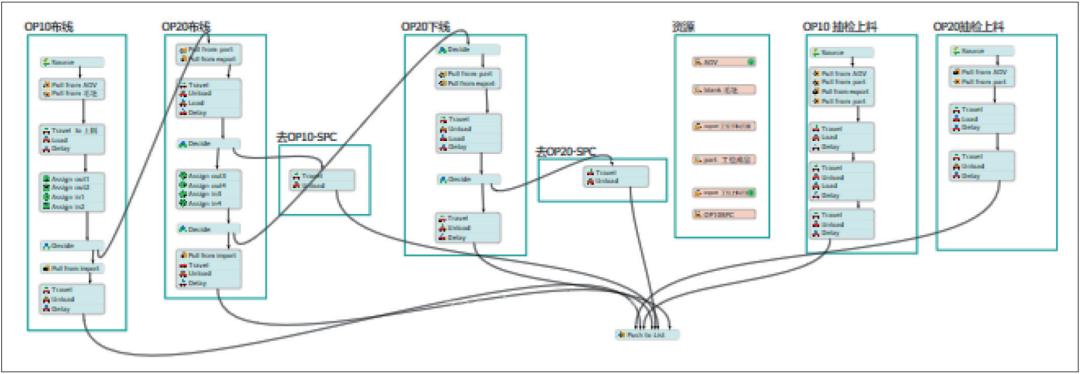

圖 4 邏輯流程案例
