曲軸加工為什么這么難？

ainet.cn 2022年10月27日

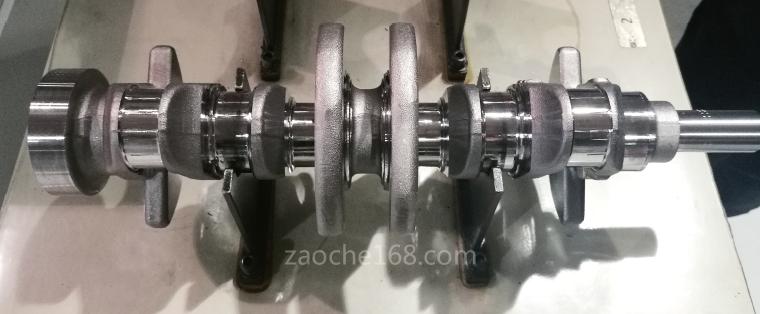

曲軸是汽車發動機的核心零部件之一，其質量在很大程度上決定著發動機的工作性能和壽命，并直接影響到汽車整車的燃油經濟性、環保排放的達標率。工作中曲軸會受到旋轉質量的離心力、周期變化的氣體慣性力和往復慣性力的共同作用，使曲軸承受彎曲扭轉載荷的作用，這就要求曲軸不但要有足夠的強度和剛度，還要表面耐磨、工作均勻、平衡性好，因此外形輪廓和粗糙度就成了曲軸的兩項關鍵質量指標。所以在加工曲軸時，選擇專用的砂輪和車銑鉆刀具才能更好地保證生產效率與質量。今天給大家介紹3M VT陶瓷結合劑CBN 砂輪和廈門金鷺車銑鉆刀具。

3M VT陶瓷結合劑CBN砂輪

1. 加工工藝、解決方案介紹

3M VT陶瓷結合劑CBN砂輪采用了全新的結合劑系統，結合力更強，組織更開放，獨特的氣孔技術能夠提供各種氣孔密度并保證組織內部氣孔分布更加均勻。同等結合強度，可以用更少的結合劑從而提高組織開放度，提高砂輪的磨削效率降低機床負載，降低振紋風險、燒傷風險以及鐵屑或微顆粒導致的表面劃傷。

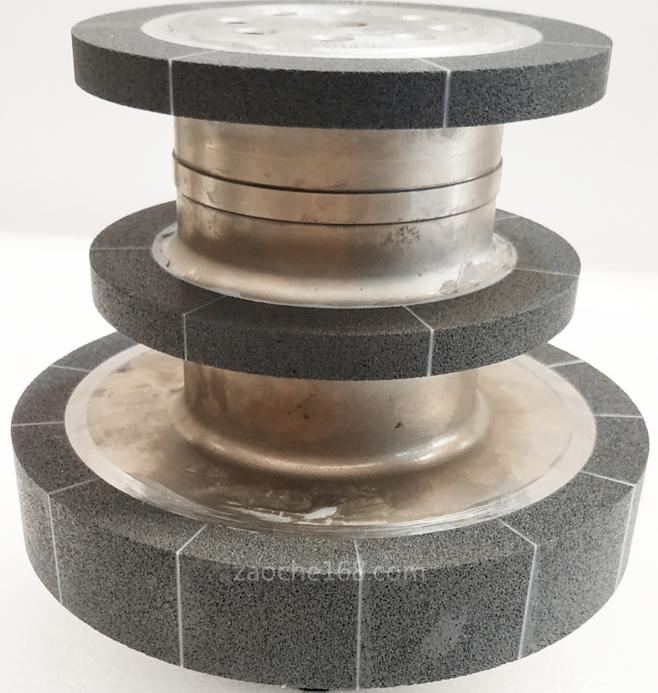

3M VT陶瓷結合劑CBN砂輪

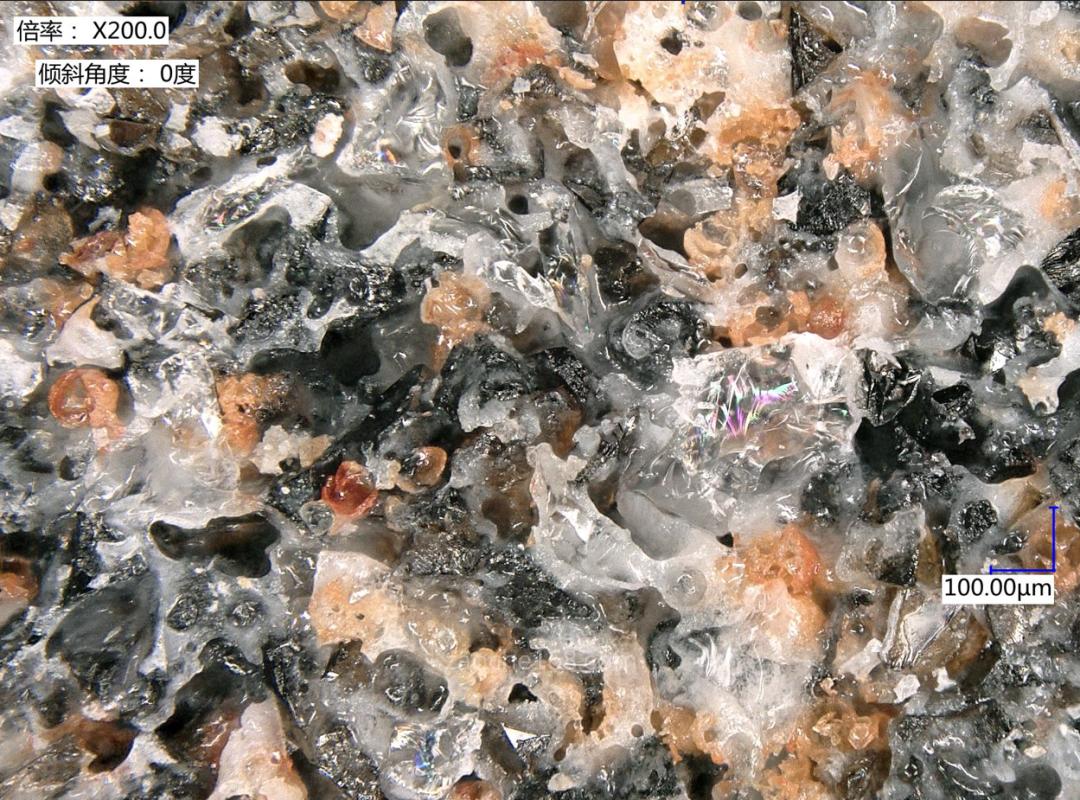

VT結合劑CBN砂輪組織顯微照片

該款砂輪還采用了分段式設計和粘接工藝。分段式的料片設計可以精準的控制料片尺寸，從而適應各種砂輪形貌的需求，單個料片設計與整體料圈相比，在壓制時，內部密度更均勻；制造過程中原材料利用率高，燒制成材率更高；后期使用過程中如果發生意外碰撞，可以更換掉被破壞的料片，而不需要報廢整片砂輪。

3M VT陶瓷結合劑CBN砂輪擁有本地化的供應鏈及生產，可以有效地降低成本和縮短交貨期，后期維護和技術支持也更具實效性。以上特性保證了3M VT陶瓷結合劑CBN砂輪在曲軸的主軸頸&連桿頸磨削工序中提供更高、更穩定的工件質量，更低的單件成本和更短的交貨期。

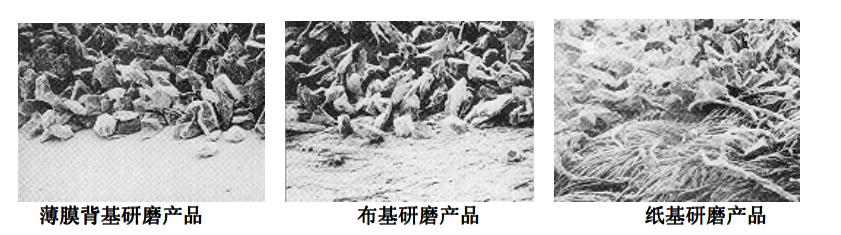

在后道拋光工序中，最先提出精密拋光概念的3M公司也提供了可供選用的一系列產品，其中業內最為常用的為372L、373L和382L這幾種薄膜背基研磨產品，它們已廣泛地被各大汽車發動機生產廠商所采用。同以紙或布為背基的傳統砂帶相比，薄膜背基砂帶更適用于包括汽車發動機曲軸在內的各種精密加工行業。（見下圖薄膜背基研磨產品，布基研磨產品和紙基研磨產品的對比）

這種砂帶的特點是以優質聚酯薄膜為背基，采用靜電植砂，實現礦砂以收斂的正態分布。由于薄膜背基異常平整，同時在水性冷卻潤滑液中使用不會出現傳統砂帶的收縮、變形等缺陷問題，所以薄膜背基砂帶在加工過程中可以提供一致的零件光潔度、均勻的切削性能以及很好的圓度，形位公差和尺寸控制能力。

2. 加工實例

零件名稱：2.0T 發動機4缸曲軸

零件材料：鍛鋼

加工類型：主軸頸&連桿頸磨削

設備：曲軸磨削專用機床

研磨產品：VT結合劑CBN砂輪

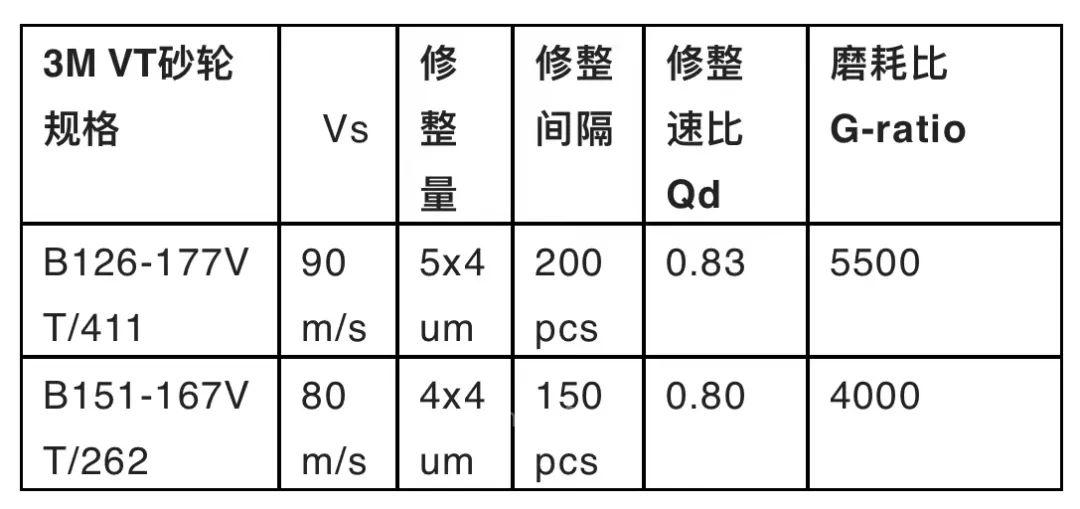

磨削參數

加工類型：曲軸表面拋光

設備：曲軸拋光機

研磨產品：372L、373L和382L薄膜背基砂帶

實際操作參數：

進給量index length：20mm

壓力Clamping pressure：100PSI

速度Velocity：100RPM

振動Oscillation：1/8帶寬

時間working time：20秒

壓塊硬度Shoes’ Hardness：>90

廈門金鷺車銑鉆刀具

廈門金鷺特種合金有限公司，是廈門鎢業股份有限公司旗下的骨干企業，成立于1989年。公司擁有從鎢粉、碳化鎢粉、硬質合金到切削工具的完整產業鏈，是知名的鎢粉、碳化鎢粉供應商和出口商，也是高品質硬質合金及精密切削工具的制造商和服務商。

1. 加工工藝、解決方案介紹

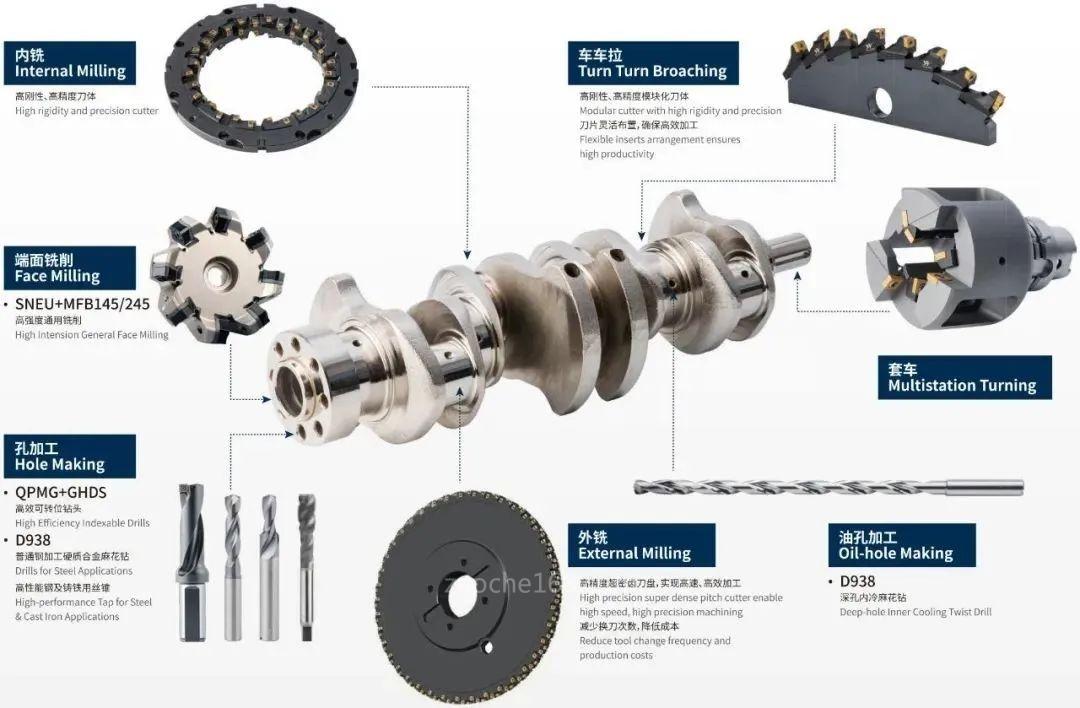

曲軸加工解決方案：針對主軸頸、連桿頸、曲軸大小頭、油孔等部位，適配滿足客戶工況的車銑鉆刀具進行加工，如下圖所示。

曲軸加工解決方案

2. 加工難點

曲軸形狀不規則，加工余量大且不均勻，其材料多為高強度結構鋼或球鐵鑄鐵，加工難度大。曲軸主軸頸及連桿頸采用內銑或外銑刀盤專機加工，加工軌跡復雜，刀盤直徑大，最大直徑可達1000mm，裝刀數量多，為常規銑削刀片的5~10倍，對刀盤及刀片的結構設計、加工精度、切削性能具有較高的要求。

3. 加工方法

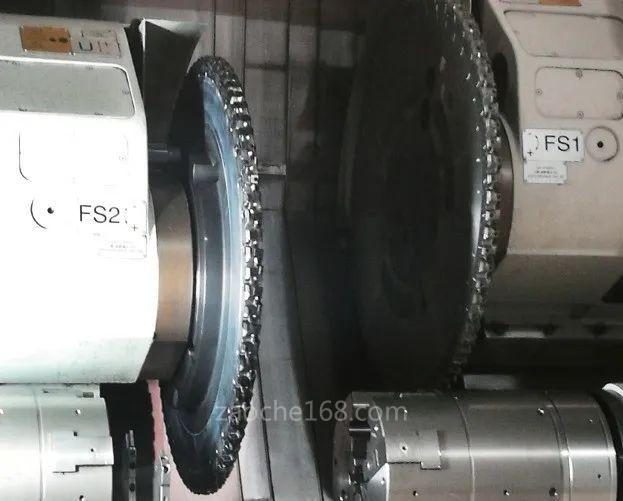

廈門金鷺內銑采用高精度、高剛性刀體，搭配LNE刀片，實現高效加工，外銑采用高精度超密齒刀盤，實現高速、高效加工。

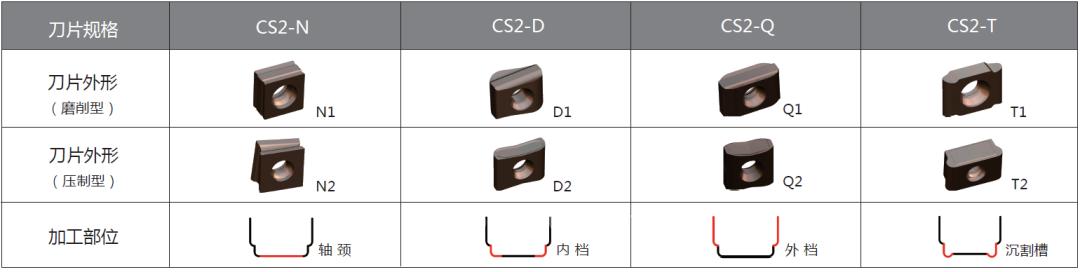

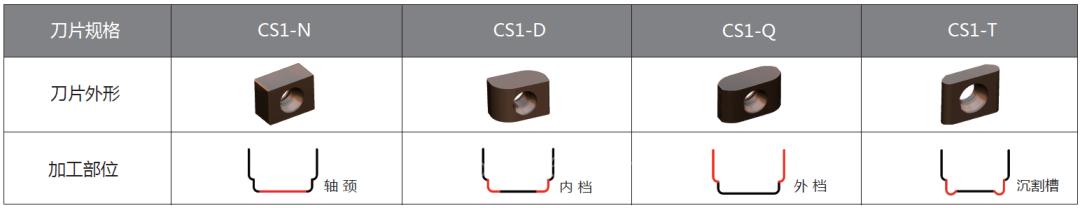

目前已推出CS1及CS2系列刀片，其中CS1系列刀片刀尖強度高，適用于大余量柴油機曲軸加工，CS2系列刀片刃口鋒利，適用于汽油機及小型柴油機曲軸加工。
