2022年11月1日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于恩智浦(NXP)NxH3670和LPC5528平臺的游戲外設方案。

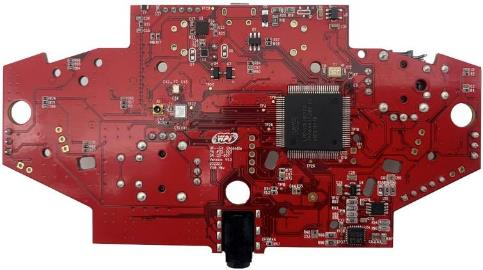

圖示1-大聯大世平基于NXP產品的游戲外設方案的展示板圖
在快節奏的現代生活中，每個普通人都不可避免地被壓力所裹挾，于是在重壓之下，娛樂游戲成為了大多數人最好掌控的壓力調節劑。隨著電玩產業興盛，一些例如手柄、搖桿等電玩外設產品也受到了市場關注，同時人們開始對其效能和操作感提出更高的要求。應此趨勢，大聯大世平基于NXP產品推出了游戲外設方案，可幫助廠商快速開發貼合市場的產品。
圖示2-大聯大世平基于NXP產品的游戲外設方案的場景應用圖
本方案中采用的NxH3670是用于音頻流的具有超低待機功耗的2.4GHz BLE收發器，其高度集成了2.4GHz無線收發器和嵌入式MCU，可支持無線手持設備和耳機上的無線音頻流。此方案中應用的LPC5528 MCU基于Arm Cortex M33(150MHz)內核，帶高速USB與Audio的無線傳輸架構，其規格更具有市場競爭力且更貼近玩家的需求。
并且借助此MCU使得方案還具有無線與有線模式切換功能，當MCU的High Speed USB VBUS Pin偵測到有電源從PC端供電時，搖桿會自動切換為有線模式，同時當搖桿的鋰電池為低電量狀態時，并通過充電回路判斷是否需要對鋰電池進行充電。而當按壓無線搜尋按鈕時，搖桿端MCU會傳輸信號給NxH3670，從而透過NxH3670無線功能搜尋是否有Dongle端信號可配對，若有收到Dongle端回傳的無線信號則切換為無線模式。

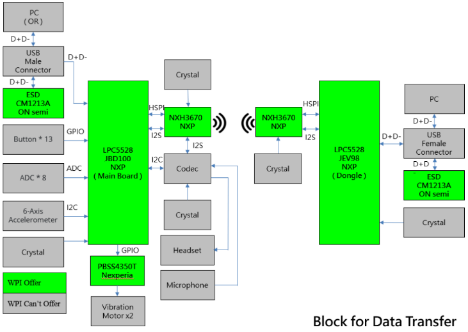

圖示3-大聯大世平基于NXP產品的游戲外設方案的方塊圖
利用NxH3670和LPC5528兩者搭配使用，構成了一個高配置的產品方案，使得用戶沉浸玩游戲之余，可以在Controller端聆聽音樂或游戲音效，獲得差異化體驗。
核心技術優勢：
● MCU(LPC5528)：
? Cortex-M33處理器，運行頻率高達150MHz;
? 內存選項512KB Flash和256KB RAM;
? 擁有High Speed USB Port;
? 支持8組Flexcomm功能，每個Flexcomm接口皆可通過軟件設定為USART、SPI、I2C、I2S接口;
? HLQFP100(14 mm×14 mm×0.5mm)、HTQFP64(10 mm×10 mm×0.5 mm)、VFBGA98(7 mm×7 mm×0.5mm)。
● Bluetooth Low Energy transceiver for audio streaming(NxH3670)：
? 支持2.4GHz RF和2Mbits/s的傳輸效率;
? 支持低功耗藍牙GFSK，可借由指令定義為傳輸效率1Mbps或2Mbps;
? AES-128安全協處理器;
? 支持音頻界面和音頻處理加速器;
? 支持音頻處理的CoolFlux DSP;
? 支持多界面控制、信息傳輸、調適、測試模組(I2C、I2S、I2C、SPI)。
方案規格：
● 提供相關軟硬件設計，供客戶快速開發;
● 方案設計模組板中通過Battery Charger IC、Current Protection IC、MOS(FDN357N、SQ2303ES)、Schottky(PMEG4010BEA)規劃出充放電回路，可透過鋰電池對模組板供電，當鋰電池電源不足時，亦可通過PC端的USB電源供電，并對鋰電池充電;
● 方案模組板的Main Board與Dongle通過NxH3670以無線方式傳輸信號;
● 方案模組板的擁有13個button、2個Joystick(16bit ADC)、2個RT、LT 16bit ADC button、2組震動電機輸出端口、1組Audio、Microphone、1組陀螺儀、加速計。
