毫米波雷達作為智能汽車環境感知單元中的重要一員，在智能駕駛和自動駕駛系統中發揮了非常重要的作用，特別是一些涉及安全性的功能，比如AEB自動緊急制動系統、BSD盲區監測系統和ELK緊急車道保持系統等。
當前毫米波雷達技術正向高分辨率、多維度和高智能的方向發展，多通道集成三維成像、雷達級聯成像等技術是研究熱點。但目前市場主流的毫米波雷達仍存在無法測高、水平角度分辨率較低等局限性，在部分使用場景下會產生誤檢和漏檢等問題，導致系統功能不良、車輛損失和人員傷亡等。而4D毫米波成像雷達的出現給市場帶來了驚喜，徹底改變了普通毫米波雷達無法給出障礙物高度信息以及物體細節分類等瓶頸問題。
目前市場上主流的雷達生產商，比如博世、大陸、安波福、采埃孚及華為等，都在進行4D毫米波成像雷達的研發，其中部分企業也陸續推出對應的4D毫米波成像雷達產品。另外，在自動駕駛公司Waymo最新推出的第五代感知方案中就配置了6顆4D毫米波成像雷達，顛覆了原先高度依賴激光雷達的方案。從這幾方面可見4D毫米波成像雷達的市場未來可期。
4D毫米波成像雷達的優勢
4D毫米波成像雷達可以獲得目標障礙物的距離、速度、方位角及俯仰角等信息，相較于普通毫米波雷達增加了俯仰角的測量信息。另外，4D毫米波成像雷達的角分辨率較高，可輸出大量的測量點，這種致密的測量點又稱為“點云”，故也將4D毫米波成像雷達稱為“點云雷達”。點云雷達對照射區域的目標進行信號處理?；谶@些高質量和豐富的點云數據，可以清晰地呈現出目標障礙物的輪廓，同時對這些點云數據進一步處理，可以獲取更多信息，進一步擴展毫米波雷達的應用范圍。
同時，新一代4D毫米波成像雷達不僅可實現4D點云輸出，還可以使用神經網絡技術，根據呈現的點云圖像信息，對道路的使用者和障礙物進行目標檢測及分類。這種技術的關鍵在于通過多芯片級聯，增加實體天線，配合MIMO成像技術，實現密集點云的采集，完成目標的檢測，并通過人工智能的軟件算法對目標進行分類。
另外，4D毫米波成像雷達的點云數據與攝像頭圖像數據進行融合，可以對周邊復雜環境進行3D實時建模，并對周圍行人、車輛等目標物的距離、速度等進行精確監控。由于毫米波雷達的環境適應能力強，可彌補攝像頭在夜晚、雨霧天、逆光環境下性能不足的問題；同時，4D毫米波成像雷達和攝像頭相結合的感知方案，相對于激光雷達的方案更具性價比。
總結4D毫米波成像雷達的主要優勢：
1）環境適應性強，幾乎能在任何條件下工作，甚至是霧、暴雨、夜晚及空氣污染等各種天氣和環境條件下，也能提供高可靠性的探測。
2）可實現對目標物垂直高度的測定，彌補現有毫米波雷達的缺點。
3）水平和垂直視場角和分辨率變大，點云密度的覆蓋范圍已超越了絕大多數車載激光雷達。
4）一定程度上可實現非視距感知，能夠“看穿”墻壁、緊閉的門和其他固體物體，可探測到被前車擋住的前前車位置和速度。
5）與攝像頭進行數據融合的難度比激光雷達低，驗證成本較低。
4D 毫米波成像雷達應用
4D毫米波成像雷達在車端、路端都有很多應用場景，比如高速公路巡航的遠距離跟車、靜止障礙物的識別和避障、城市復雜交通路口的車流量統計、目標類型識別及變道抓拍等。
1.車端的應用
由于4D毫米波成像雷達探測距離遠，出色的水平和垂直的角度分辨能力、適應性強等特性，在輔助駕駛和自動駕駛領域存在廣泛的應用場景，詳見表1。

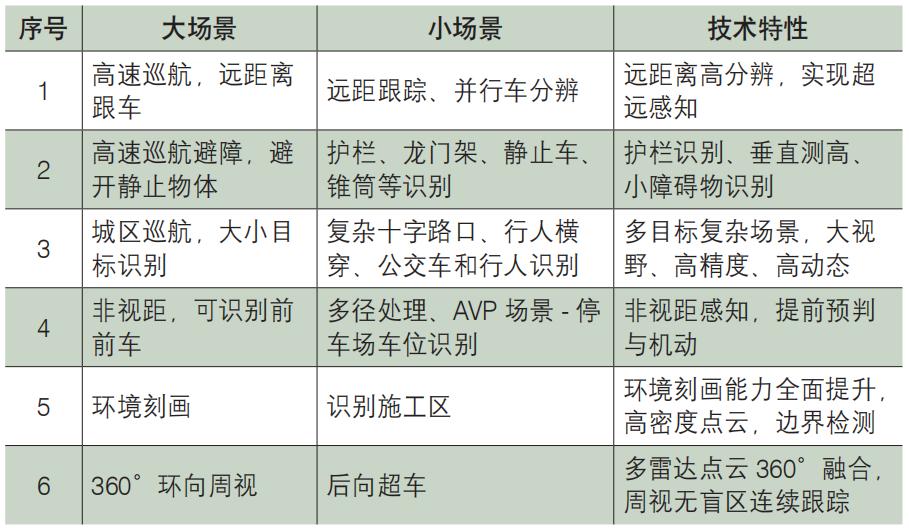

表 1 車端應用場景
以高速巡航避障為例，傳統的毫米波雷達很難可靠檢測到靜止障礙物，比如：路邊靜止車輛、道路護欄、錐桶等，從而導致車輛事故產生；而由于4D毫米波成像雷達具有出色的角度分辨率，對于環境識別能力更強大，如圖所示。同時可穩定識別出100m以外路面上的錐桶或更小的物體，這將大幅提升車輛在高速上駕駛的安全性，同時也拓展了更多的應用場景。

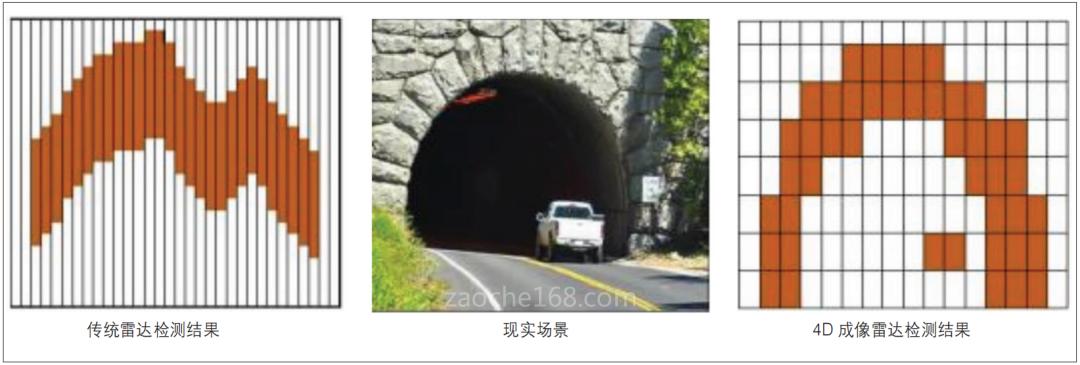

圖 雷達檢測結果對比
2.路端的應用
毫米波雷達在路端的應用，主要體現在智能汽車交叉口通行車路協同控制技術中。在車路協同場景中，4D雷達與攝像頭融合，可實現同時對各種移動和靜止的大小車輛、自行車、行人以及其他目標進行分類和追蹤。它尤其擅長于在大規模復雜路口、人車流混雜的車路協同場景應用，包含傳統的智能交通功能、事件檢測和車流量統計等。它一般安裝在高清攝像頭旁邊，由V2X（車路協同控制系統）將信號傳出去。具體應用場景見表2。

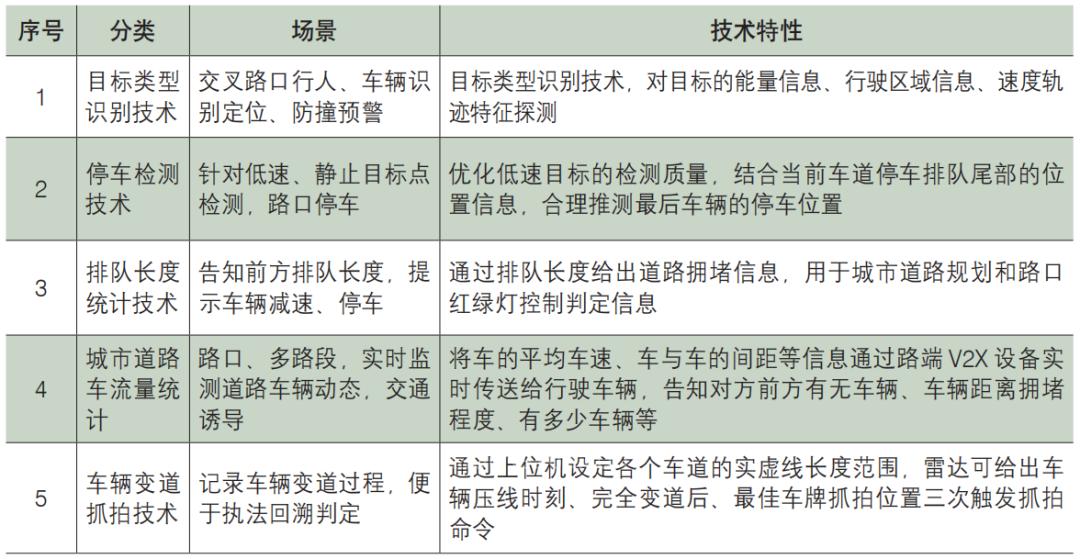

表 2 路端應用場景
以停車檢測技術為例，由于傳統毫米波雷達對于低速和靜止目標檢測不穩定，而在路口停車時，車速較低，前后車輛間距小，甚至存在部分遮擋的情況，所以停車檢測一直是路端交通檢測中的難點。而4D毫米波雷達高精度的檢測能力，通過優化低速目標的檢測質量，同時基于該場景進行針對性算法優化，在當前軌跡目標不穩定的情況下，基于前車的運動軌跡和行為，結合當前車道停車排隊尾部的位置信息，合理推測出最后車輛的停車位置，從而很好地解決了這一難題。
4D成像毫米波雷達 規模化應用的挑戰
4D毫米波成像雷達在智能車上具有廣闊的發展前景，但現階段由于各種原因，產品成熟度不足，如果大規模量產還將面臨諸多挑戰，需要技術人員重點研究和攻克。主要挑戰如下：
1）隨著車輛自動化等級的提升，對雷達提出了更高的性能要求，比如檢測距離、分辨率、精度、目標數量等。
2）更低的成本、更小的尺寸、更低的功耗等。
3）產品本身一致性、可靠性和射頻產品的生產工藝等問題，還需要一定時間去完善。
4）面對城市的復雜場景，需要同時跟蹤眾多目標，而對于多目標的跟蹤和識別對技術上提出了更高的要求。
5）在復雜的電磁環境中，雷達接收到的噪聲干擾較大，如何處理并避免引起虛報、誤報等問題。
6）采用毫米波雷達的車輛越來越多，毫米波雷達之間相互干擾也會增加，如何提高抗擾能力，提升可靠性。
總結
4D毫米波成像雷達不僅具備普通毫米波雷達的優點，同時輸出的信息更加豐富，增加了測高維度，檢測分辨率和精度也大幅提升，為自動駕駛功能提供了更高的安全保障。由于目前市場還不足夠成熟，在技術上還有諸多方面需要不斷提升，加快4D毫米波成像雷達的研究和應用，并在實踐中不斷完善，未來在自動駕駛系統中應用也將會越來越普及。
