工業機器人常見問題淺析

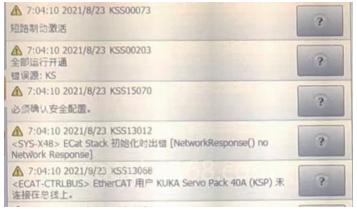

對機器人設備在使用過程中出現的如零點丟失、安全報警等常見問題及解決過程進行闡述說明。

1    序言

工業機器人近年來發展迅速，因其重復精度高、可靠性好等優點，已經在汽車、電子及物流等多個領域得到廣泛應用[1]，常見的機器人品牌有KUKA、ABB、FANUC、Yaskawa、SIASUN、埃斯頓和匯川等。隨著機器人應用的拓展與深入，工業機器人開始進行各類復雜系統集成，應用領域越發寬廣，如澆筑、鉆孔、鉆鉚及磨削等。機器人集成的柔性自動化系統在航空航天領域也開始應用，可逐漸實現無人化與智能化，提高生產效率。

2    ABB機器人零點丟失故障

一臺ABB機器人應用于火焰噴涂表面處理領域，如圖1所示。設備開機后機器人示教器上顯示“SMB串口測量板后備電池已丟失，機器人轉數計數器數據丟失”，機器人無法執行動作，報警信息如圖2所示。

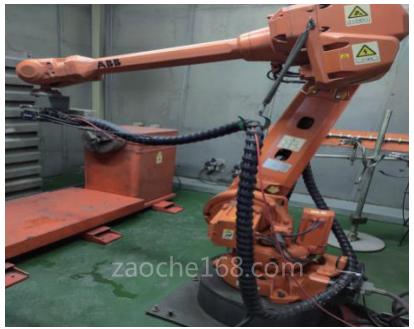

圖1  ABB機器人

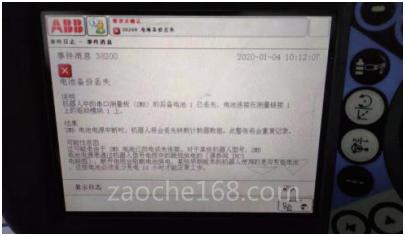

圖2  機器人示教器報警

2.1 故障原因分析

ABB機器人使用的編碼器為單圈絕對值編碼器，即編碼器能實時反饋電動機在一圈內的位置信息，單圈內的位置信息不需要額外供電存儲。由于減速機/齒輪箱的存在，機器人的某個軸旋轉180°時電動機已經旋轉了幾十圈，電動機旋轉超過一圈，編碼器發出的位置又從零開始，故對于單圈絕對值編碼器，還需要一個設備對電動機旋轉圈數進行計數。

SMB板具有兩個作用，一是模數轉化，將編碼器（Resolver）傳過來的模擬量信號轉化為數字信號；二是對電動機圈數進行計數[2]。而電動機圈數在SMB板中存儲需要電源，在機器人控制柜開啟時，由控制柜給SMB板供電；在關閉控制柜時，則由SMB板上的電池進行供電。

分析故障原因，可能由于電源不穩定或其他原因，會導致電動機旋轉的圈數丟失。拆卸機器人本體下方SMB板上的電池，進行測量后確認故障原因是因電池電量不足而導致轉數計數器數據丟失。

由于機器人電動機單圈編碼器反饋的存儲不需要電池，即機器人電動機單圈參考位置正確，故在人工移動機器人各軸到刻度位后的“轉數計數器更新”不會影響機器人的精度。

2.2 故障處理
1）首先更換SMB板上的電池，完成后進行各軸零位校準工作。
2）以單軸運動模式手動移動機器人的各關節至零位刻度線，此時一定要以機器人本體的刻度線為準，示教器顯示的數據可能已經混亂。在現場如果不能使所有軸同時移動到刻度位，則可根據實際情況先移動某一單軸。
3）進行示教器→校準→轉數計數器→更新轉數計數器操作，完成單軸零位校準。
4）依次完成A1～A6軸零位校準。

3    KUKA機器人碰撞零點丟失故障

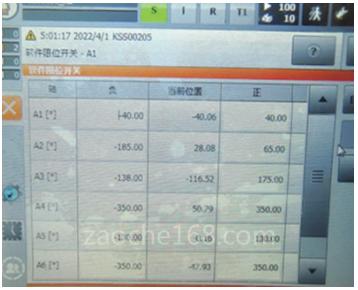

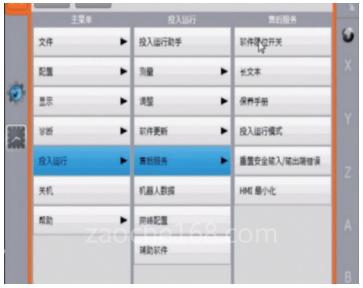

一臺倒掛式KUKA機器人用于在自動化產線上進行零件上下料工作，如圖3所示。在初期調試過程中因A1軸軟限位參數設置不當而導致機器人在運動過程中發生了碰撞，A4軸電動機損壞，傳動桿彎曲，如圖4所示。

圖3 KUKA機器人

圖4 A4軸電動機損壞和傳動桿彎曲

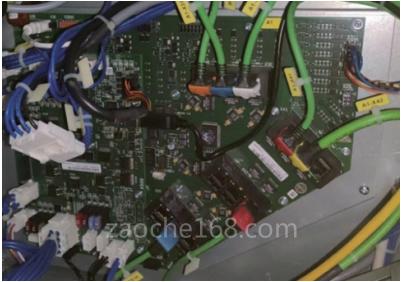

KUKA機器人各軸伺服電動機使用的編碼器為旋轉變壓器，編碼器信號連接至機器人本體下方的RDC，RDC將編碼器的模擬量信號轉換成數字量信號傳輸至控制系統，由控制系統識別并記錄機器人各軸當前位置。
（1）單軸零點校準 針對碰撞故障，取下A4軸電動機及連接桿進行更換。完成A4軸電動機及連桿更換后，A4、A5、A6軸零點位置數據丟失，需要重新校準，此時可使用KUKA專用的零點校準儀器EMD對機器人A4、A5、A6軸機械零點進行校準[3]。單軸零位校準步驟如下。
1）通過示教器手動操作機器人該軸移動至預零點標定位置，如圖5所示。
2）操作示教器點擊主菜單選擇投入運行→零點標定→EMD→帶負載校正→首次零點標定。
3）從窗口中選定的軸上取下測量筒的防護蓋，將EMD擰到測量筒上，如圖6所示。
4）將測量導線一端連接到EMD，另一端連接到KUKA機器人接線盒的X32接口上。
5）在示教器上選擇需要校準的軸，點擊零點標定，起動運行機器人，此時機器人開始運動，如果EM通過了測量切口的最低點，則已達到零點位置，機器人會自動停止，數值被控制系統儲存，單軸零點校準完成。

圖5  預零點標定位置

圖6  安裝EMD
